Компоненты и их назначение
1-6
Знакомство с аппаратами серии imageRUNNER 2545
1
Компоненты и их назначение
В данном разделе приводятся названия и назначение всех внешних и
внутренних компонентов основного аппарата и панели управления. На
иллюстрациях в этом разделе показаны некоторые дополнительные
устройства, подсоединенные к аппарату. Дополнительные сведения о
дополнительном оборудовании см. в разделе Глава 4, «Дополнительное
оборудование».

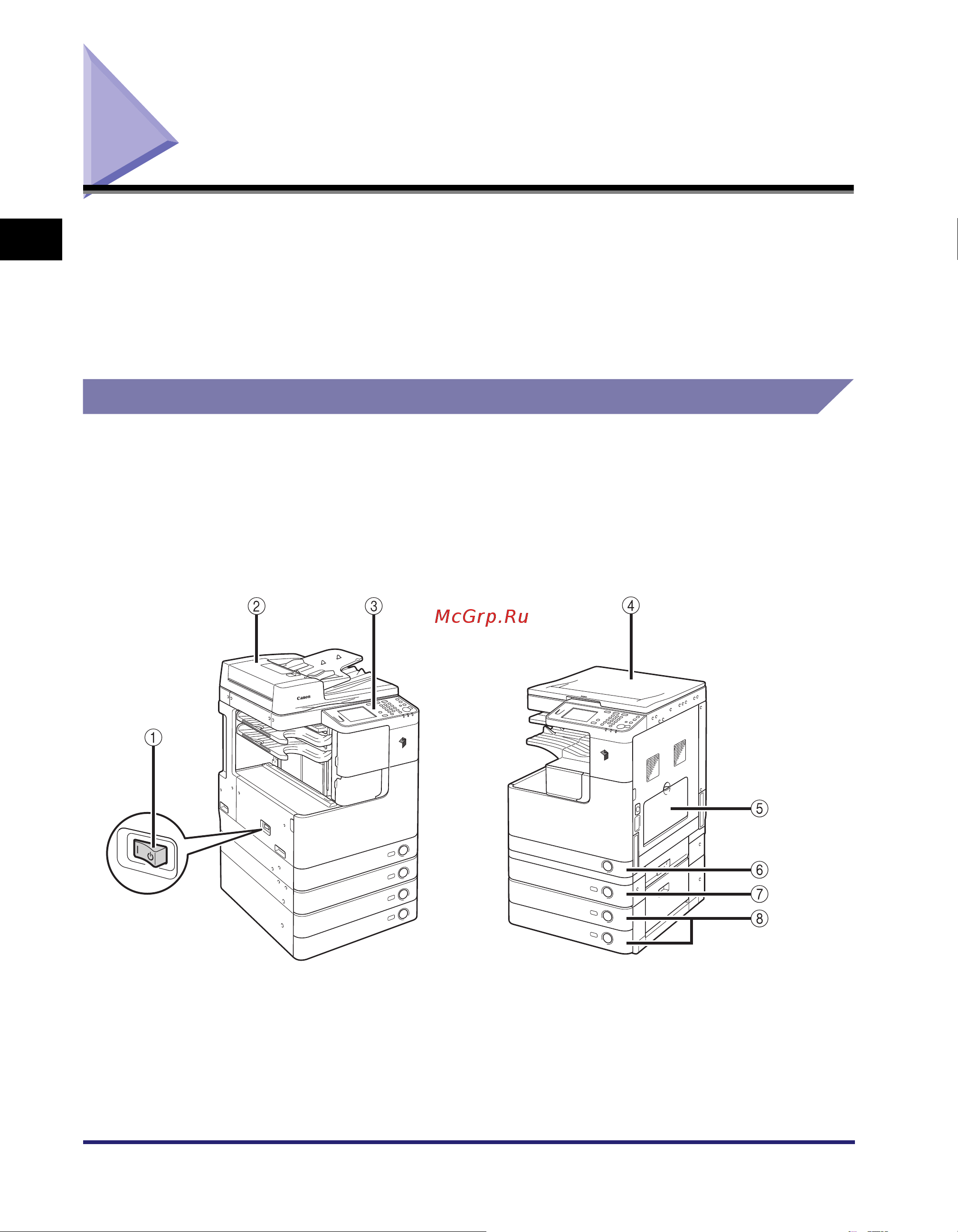

Вид снаружи
Аппарат imageRUNNER 2545i с
подсоединенным дополнительным
оборудованием: внутренним
финишером B1, дополнительным
лотком внутреннего финишера B1
устройством кассетной подачи AE1.
Аппарат imageRUNNER 2520 с
подсоединенным дополнительным
оборудованием: внутренним
двухлотковым устройством
вывода G1, кассетным модулем W1
иустройством кассетной подачи AE1.
