Замена контейнера для отработанного тонера
5-24
Периодическое обслуживание
5
7

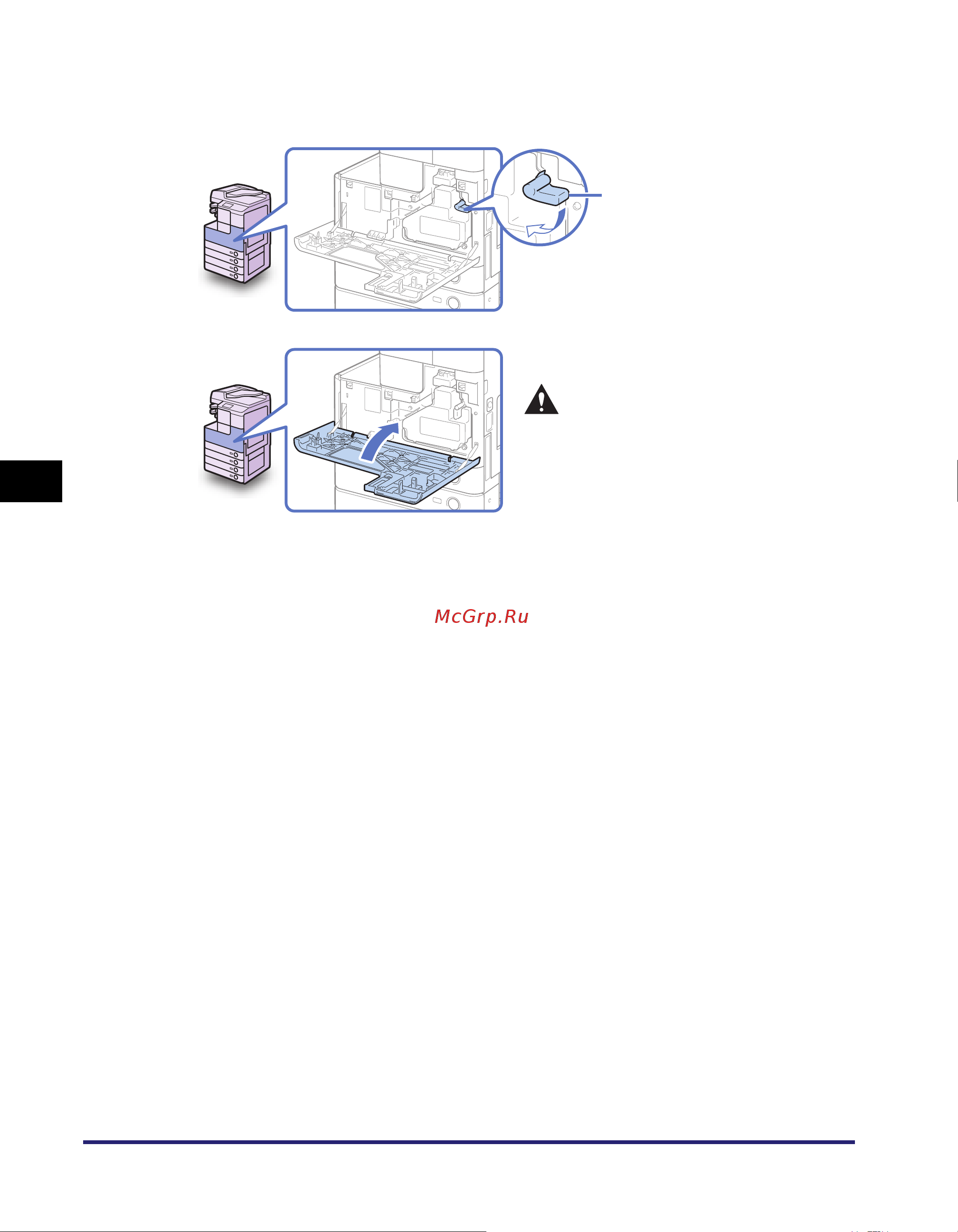

Поверните рычаг блокировки по часовой стрелке на 90
градусов, чтобы заблокировать контейнер.
8
Закройте переднюю крышку.
ВНИМАНИЕ
Закрывая крышку, следите за тем,
чтобы не прищемить пальцы, это
может привести к травме.
Рычаг блокировки
