Замена картриджа со скрепками
5-28
Периодическое обслуживание
5
4

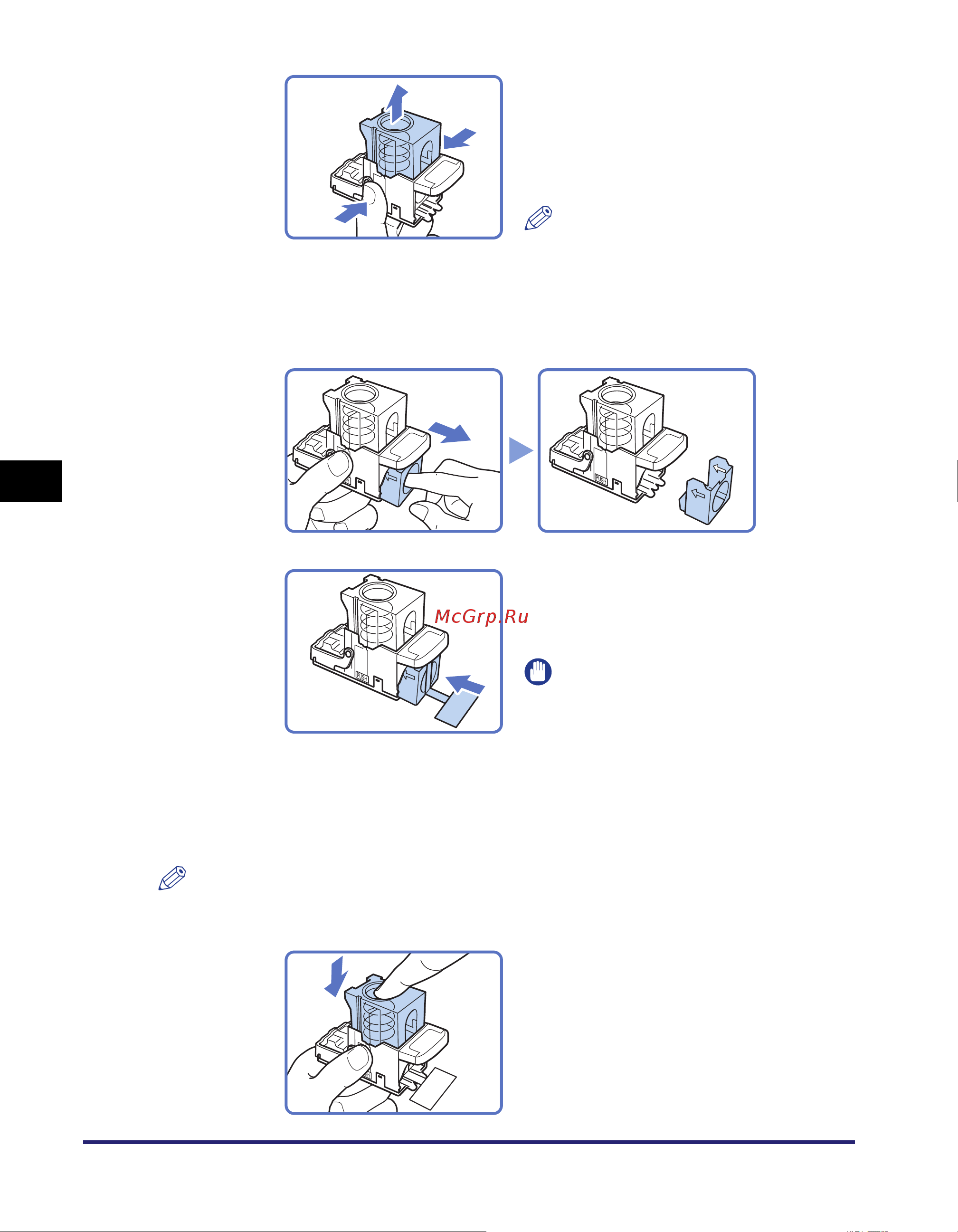

Извлеките пустой картридж из-под скрепок.
ПРИМЕЧАНИЕ
Держатель картриджа со скрепками вмещает только один картридж со скрепками.
3
Сжав держатель картриджа со
скрепками с обеих сторон
(нажмите на участки с
маркировкой PUSH),
поднимите пружинный кожух.
ПРИМЕЧАНИЕ
Пружинный кожух можно поднять только
в том случае, если внутри картриджа не
осталось скрепок.
5
Вставьте новый картридж со
скрепками в держатель
картриджа со скрепками.
ЗАПОМНИТЕ
• Используйте только те картриджи
со скрепками, которые
предназначены для данного
аппарата.
(См. раздел «Расходные
материалы» на стр. 5-41.)
• На этом шаге не удаляйте ленту,
удерживающую скрепки вместе.
6
Нажимайте на пружинный
корпус до его фиксации со
щелчком.
SFC_RG_UK.book Page 28 Monday, December 10, 2012 9:59 PM
