Устранение замятия бумаги
6-31
Устранение неисправностей
6
ЗАПОМНИТЕ
Удалив всю замятую бумагу, обязательно верните все рычаги и крышки в исходное
положение. Как только вся замятая бумага удалена, печать возобновляется.

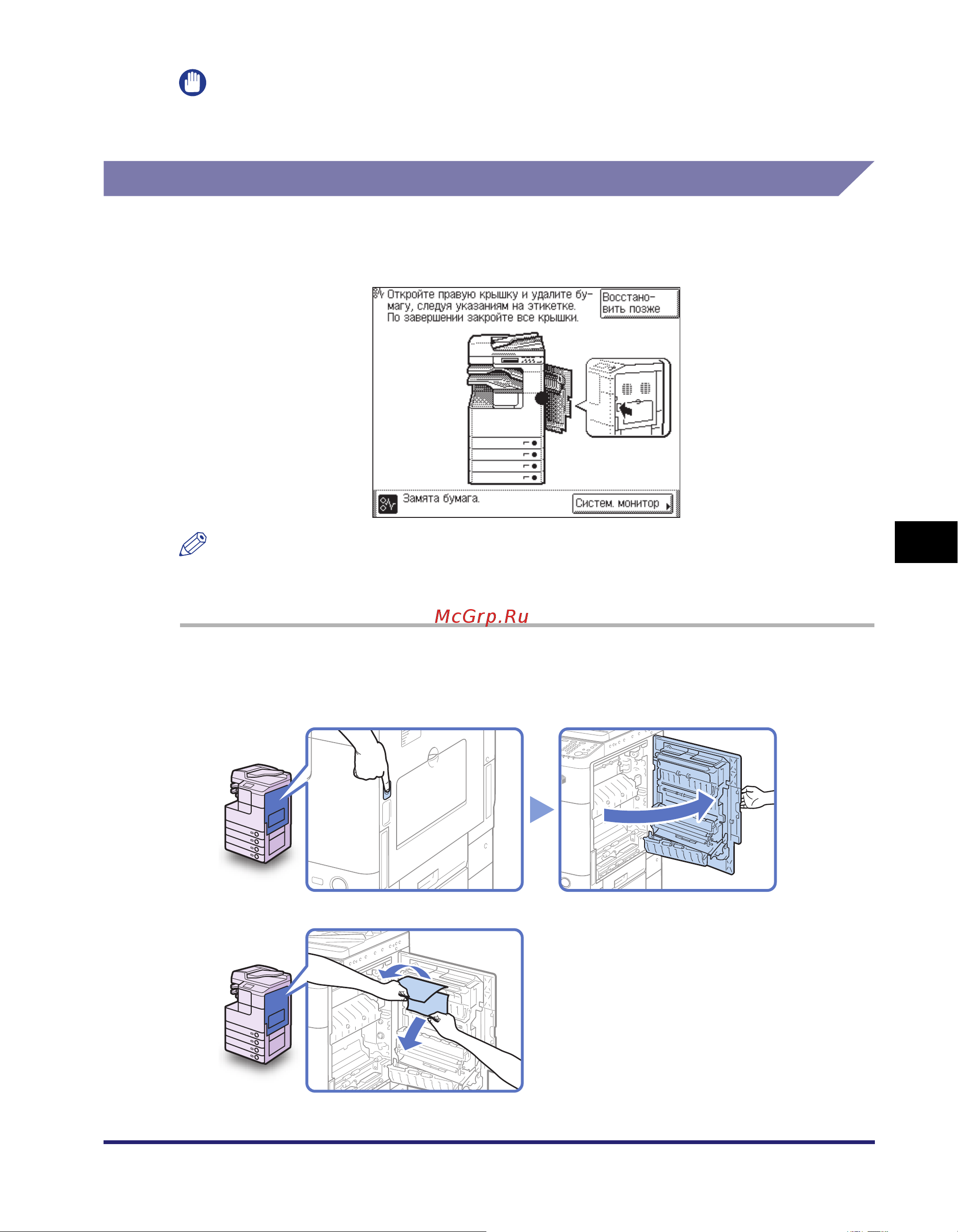

Внутри правой крышки
Если замятие бумаги произошло внутри правой крышки аппарата, удалите
замятую бумагу, как описано ниже.
ПРИМЕЧАНИЕ
2-лотковое устройство вывода B1 для модели imageRUNNER 2530/2525/2520i/
2520 приобретается дополнительно.
1
Нажмите кнопку на правой крышке основного аппарата и
откройте правую крышку.
2
Удалите замятую бумагу.
SFC_RG_UK.book Page 31 Monday, December 10, 2012 9:59 PM
