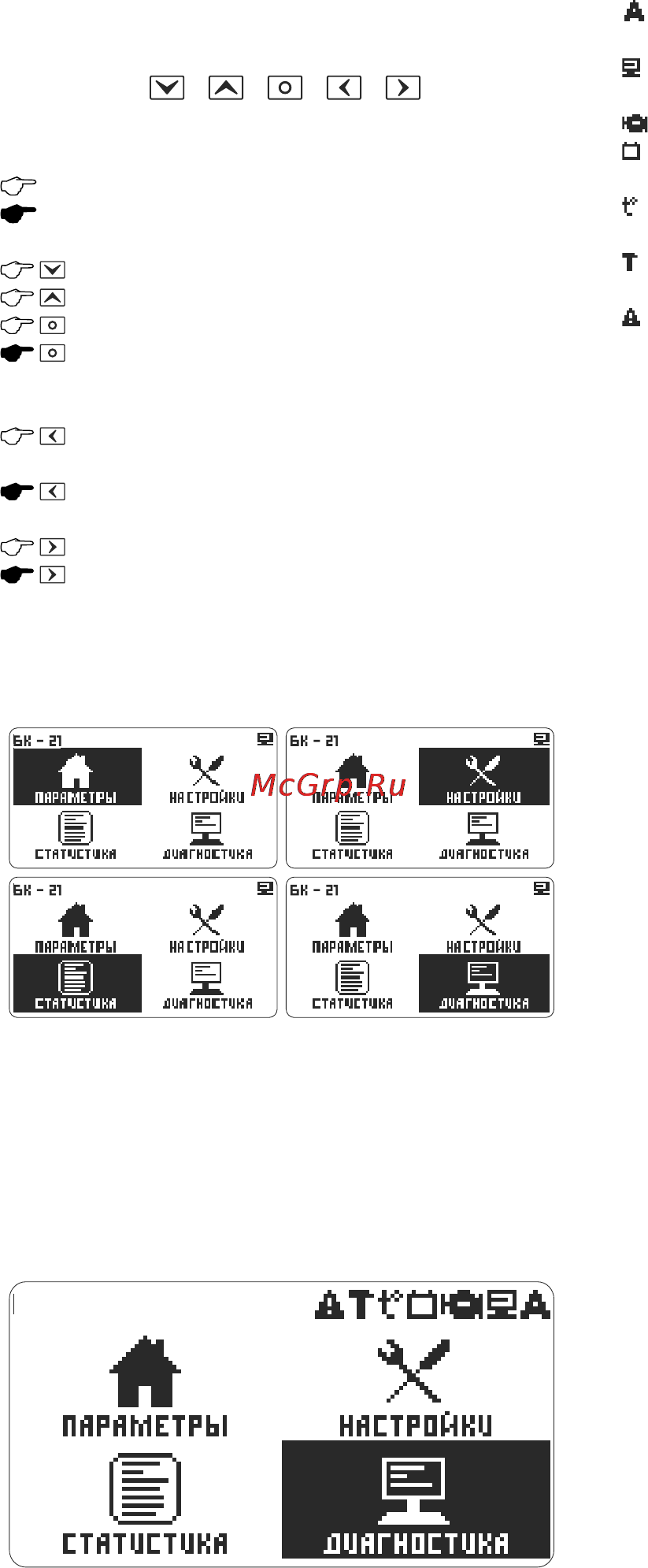

V. ПОРЯДОК РАБОТЫ
Управление бортовым компьютером
осуществляется с помощью 5 кнопок
Условные сокращения
- Вниз, уменьшение числа в настройках
- Вверх, увеличение числа в настройках
- Выбор
- Переключение числа параметров
отображаемых в режиме “Параметры”
(4>2>1>4)
- Влево. Выход из подменю. Переход к
меню из режима “Параметры”
- “Яркость” переключение между дневной
и ночной схемой
- Вправо
- Переход на страницу параметров (из
любого пункта меню) и переключение страниц
параметров в режиме “Параметры”
Экран меню
Содержит разделы:
- Параметры
- Настройки
- Статистика
- Диагностика
Строка состояния
Представлена целиком в верхней части экрана:
Левый верхний угол - модель устройства, либо
раздел меню.
Правый верхний угол - иконки.
Расшифровка иконок
- идет авто определение ЭБУ (электронный
блок управления автомобиля)
- мигает, соединяется с ЭБУ. Горит, связь с
ЭБУ установлена
- есть ошибки ЭБУ
- параметр “напряжение АКБ” вышел за
пределы установленных норм
- Однократное короткое нажатие
- параметр “температура двигателя” вышел за
- Длительное нажатие до повторного
предел установленных норм
звукового сигнала
- истек один из заданных параметров “пробег
до ТО”
- предупреждение о выходе параметров за
установленные нормы
Изменение прошивки прибора
Возможна замена программного обеспечения
бортового компьютера. Новые прошивки и
инструкцию по замене смотрите на сайте:
orionspb.ru
С замечаниями и ошибками в работе БК
обращайтесь на форум: orionspb.ru/forum
14
БК - 21
