Orion БК-21 CAN [15/64] Параметры
![Orion БК-21 CAN [15/64] Параметры](/views2/1200976/page15/bgf.png)
Изменение количества одновременно

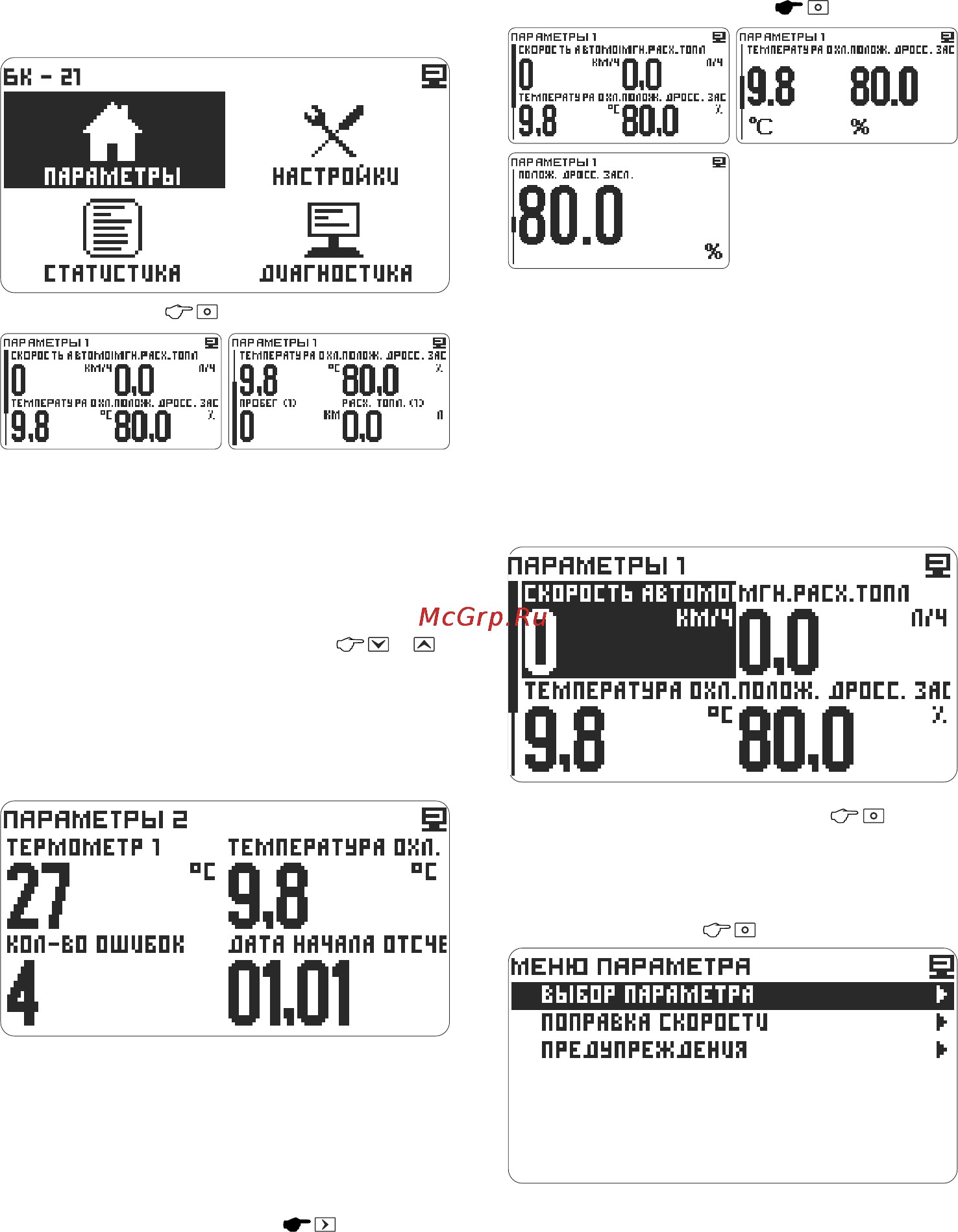

ПАРАМЕТРЫ
отображаемых параметров
На экране меню переместите указатель на
Осуществляется по нажатию
раздел ПАРАМЕТРЫ
Количество отображаемых параметров на
экране переключается по кругу 4 > 2 > 1.
Так же количество отображаемых параметров
можно установить из меню:
Настройки -> Интерфейс -> Форма параметров
-> Страница 1 > Параметров на экране
Прокрутка параметров
На рисунке показана страница параметров,
прокрутка в левой части экрана указывает на то,
что параметров на странице - больше четырех
(максимальное число параметров на странице 10,
минимальное 4).
Прокрутка управляется стрелками и
Количество параметров на странице задается -
Настройки -> Интерфейс -> Форма параметров
-> Страница 1 > Параметров всего
Количество параметров регулируется
независимо для каждой страницы.
Появится курсор. Курсор можно убрать
переместив его за границы экрана, либо
дождаться истечения таймаута.
Стрелками подведите курсор к интересующему
параметру и нажмите
Примечание: При установке стрелочного
индикатора на одну из сторон экрана, все
цифровые параметры смещаются на другую
половину экрана.
Переключение страниц параметров
Откроется Меню параметра.
Осуществляется по нажатию
Примечание:
Максимально число страниц параметров 5,
Пункты Поправка и Предупреждения,
минимальное 1.
Переключение происходит по кругу. Число
формируются динамически в зависимости от
страниц задается:
текущего параметра.
Настройки -> Интерфейс -> Форма параметров
-> Количество страниц
Нажмите выбор
Установка параметра на станице
Внимание список параметров зависит от ЭБУ,
проверьте что компьютер соединился с ЭБУ.
На станице параметров нажмите
15
VI. Режимы отображения параметров
автомобиля
