Orion БК-21 CAN [51/64] Источники данных
![Orion БК-21 CAN [51/64] Источники данных](/views2/1200976/page51/bg33.png)

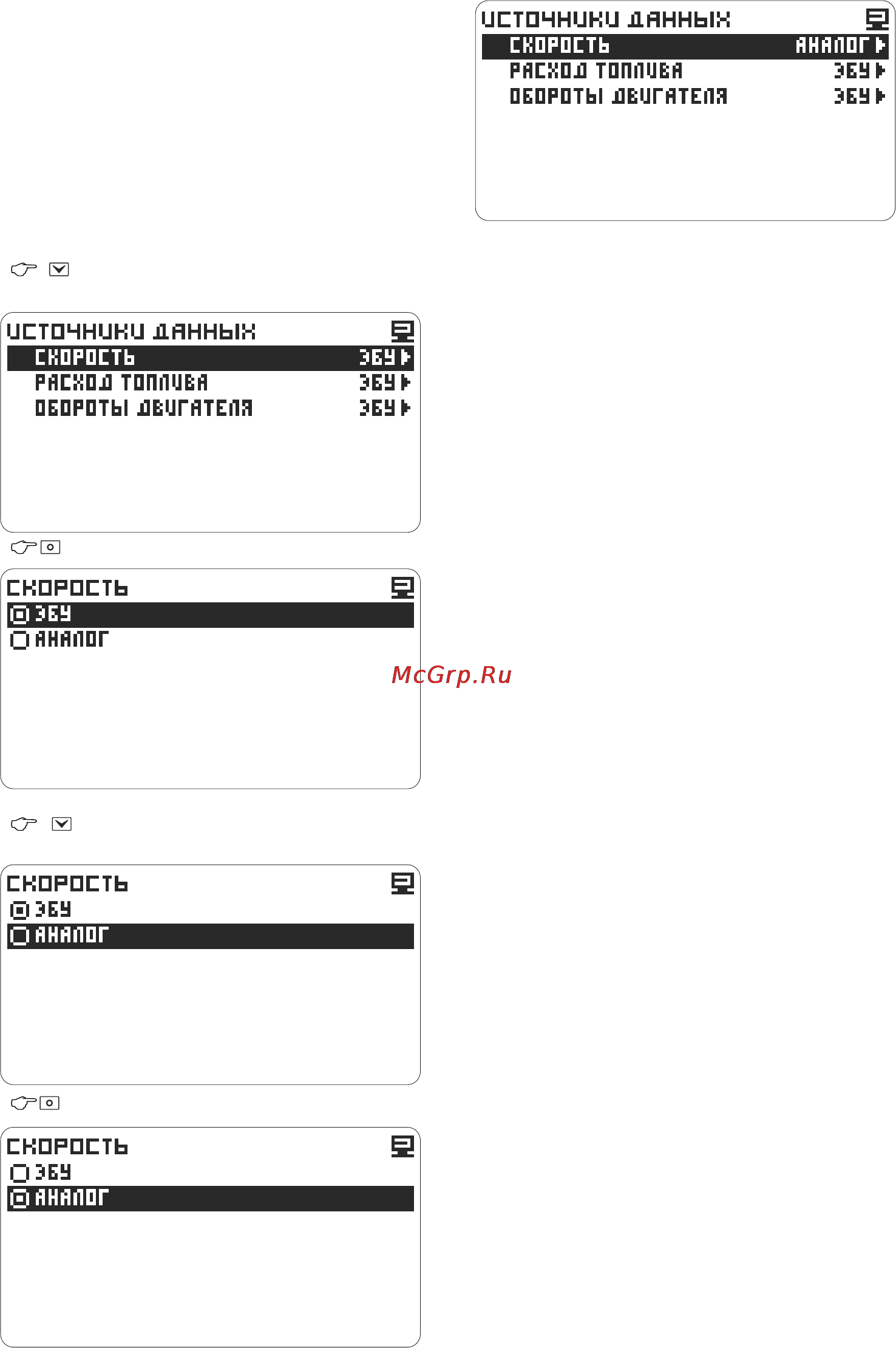

ИСТОЧНИКИ ДАННЫХ
Для корректного расчета средних и
накопленных параметров, необходимо указать
источники данных (данные ЭБУ, аналоговые
датчики и т.п.)
СКОРОСТЬ
РАСХОД ТОПЛИВА
ОБОРОТЫ ДВИГАТЕЛЯ
Настройка -> Настройки компьютера ->
Источники данных
- выделите строку Скорость, в строке
Компьютер отобразит в строке Скорость
указан источник данных
источник данных.
Установите источник данных аналогично
пункту Скорость, выбрав строку Расход
топлива.
- перейдите далее
Установите источник данных аналогично
пункту Скорость, выбрав строку Обороты
двигателя.
- выберите другой источник данных,
выделите курсором строку Аналог
- подтвердите
51
