Orion БК-21 CAN [19/64] Диагностика
![Orion БК-21 CAN [19/64] Диагностика](/views2/1200976/page19/bg13.png)

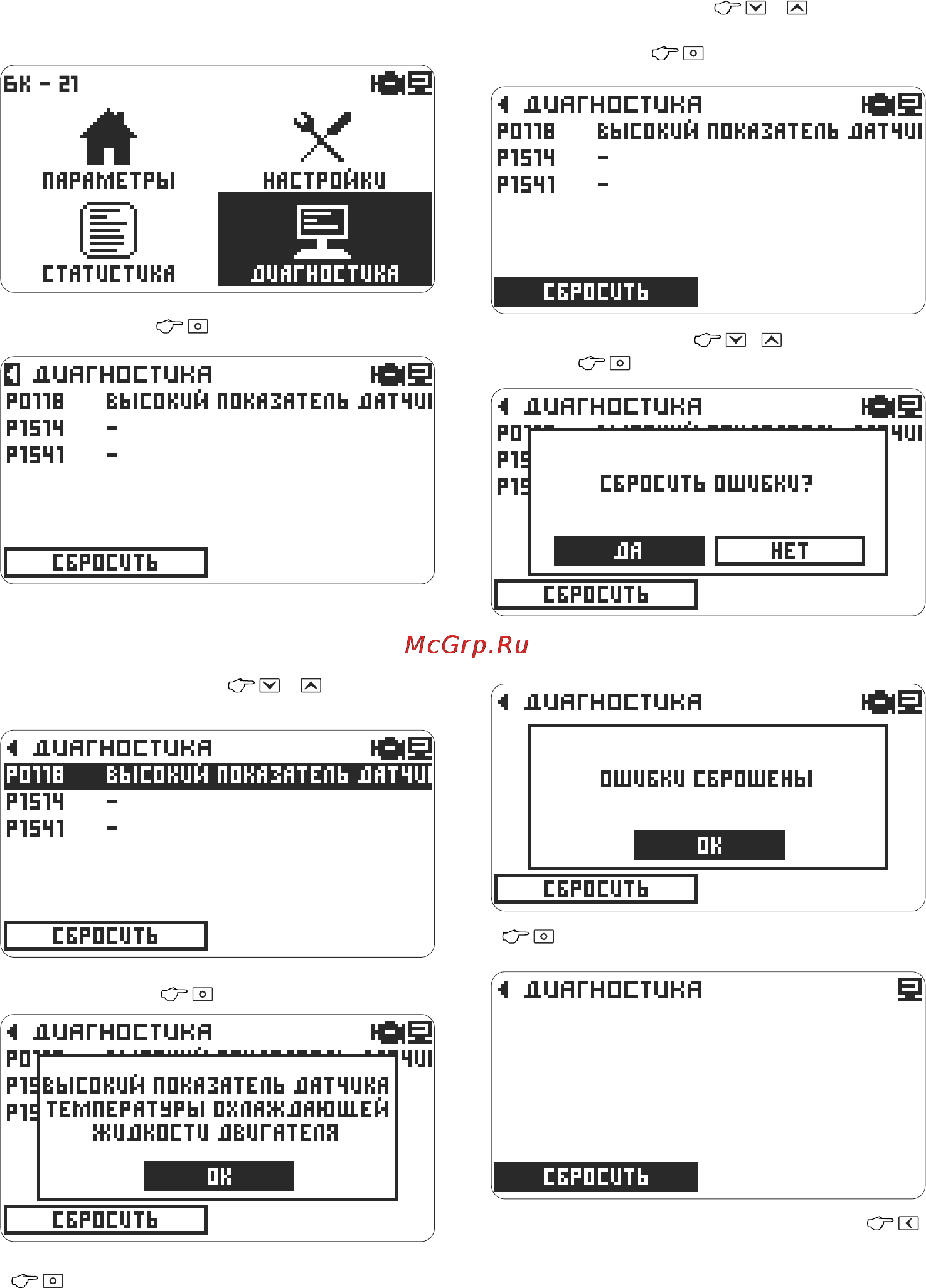

ДИАГНОСТИКА
На экране меню переместите указатель на
раздел ДИАГНОСТИКА
нажмите выбор
Сброс ошибок
Переместите указатель и на кнопку
Сбросить
нажмите выбор
подтвердите, выбрав ,
и нажав кнопку ДА
Появится надпись: Ошибки сброшены
Переместите указатель и
на интересующую ошибку
- нажмите ОК
нажмите выбор
Для возврата в основное меню нажмите
Но, если неисправность не устранена или
- нажмите ОК
возникает вновь, коды ее снова будут
установлены и проиндицированы.
Расшифровка ошибок
19
