- выйдите из настроек

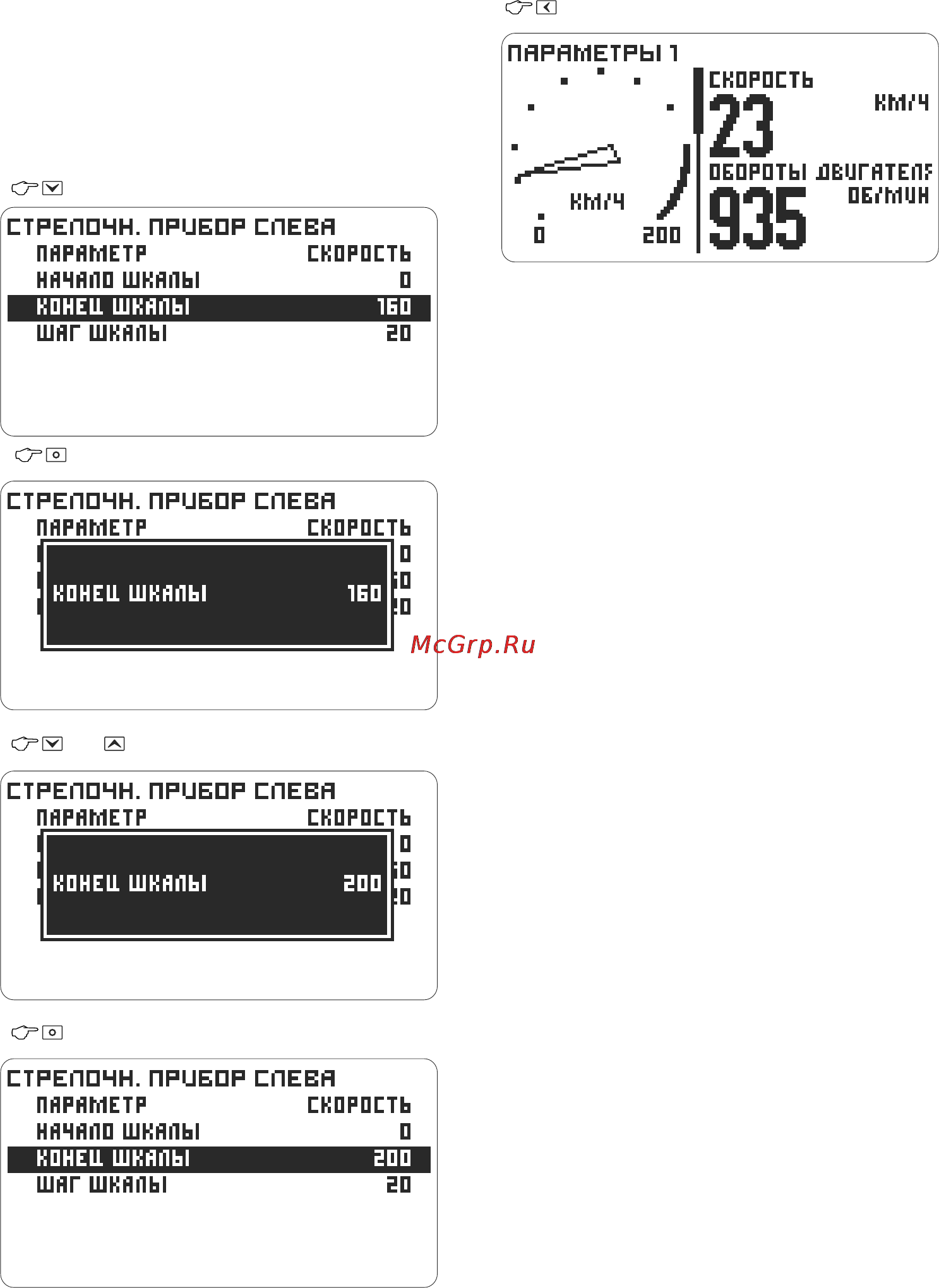

Настройка шкалы
Если требуется настройка “красной зоны”,
после выбора параметра, оставшись в окне
выбора и настройки, продолжите настройку.
Нижний, верхний пределы и шаг шкалы
настраиваются одинаково, настроим верхний
предел.
- выберите Конец шкалы
На экране отображения параметров появится
стрелочный “спидометр”.
Также “Красная зона” изменяется и
настраивается в настройках предупреждений:
Настройки компьютера -> Предупреждения
далее изменив порог предупреждения или
- перейдите к настройке порога
отключив предупреждение, можно изменить
размер “красной зоны” или убрать ее совсем.
Отключение отображения
стрелочного индикатора
Чтобы отключить индикатор выберите
стрелочный индикатор из окна отображения
параметров и пройдите в Меню параметра ->
или - введите значение
Настройка страницы параметров -> Стрелочн.
прибор слева (или справа) -> Параметр
в открывшемся окне Выбор параметра выберите
Нет параметра, стрелочный индикатор будет
отключен.
Также настройку или отключение отображения
стрелочного индикатора можно сделать в
настройках предупреждений:
Настройки -> Интерфейс -> Форма параметров
-> Страница № -> Стрелочн. прибор слева (или
Стрелочн. прибор справа) далее выберите и
- подтвердите
выполните настройки параметра аналогично
описанным выше.
В окне настроек отобразиться значение порога.
Настройте аналогично начало и шаг шкалы.
18
