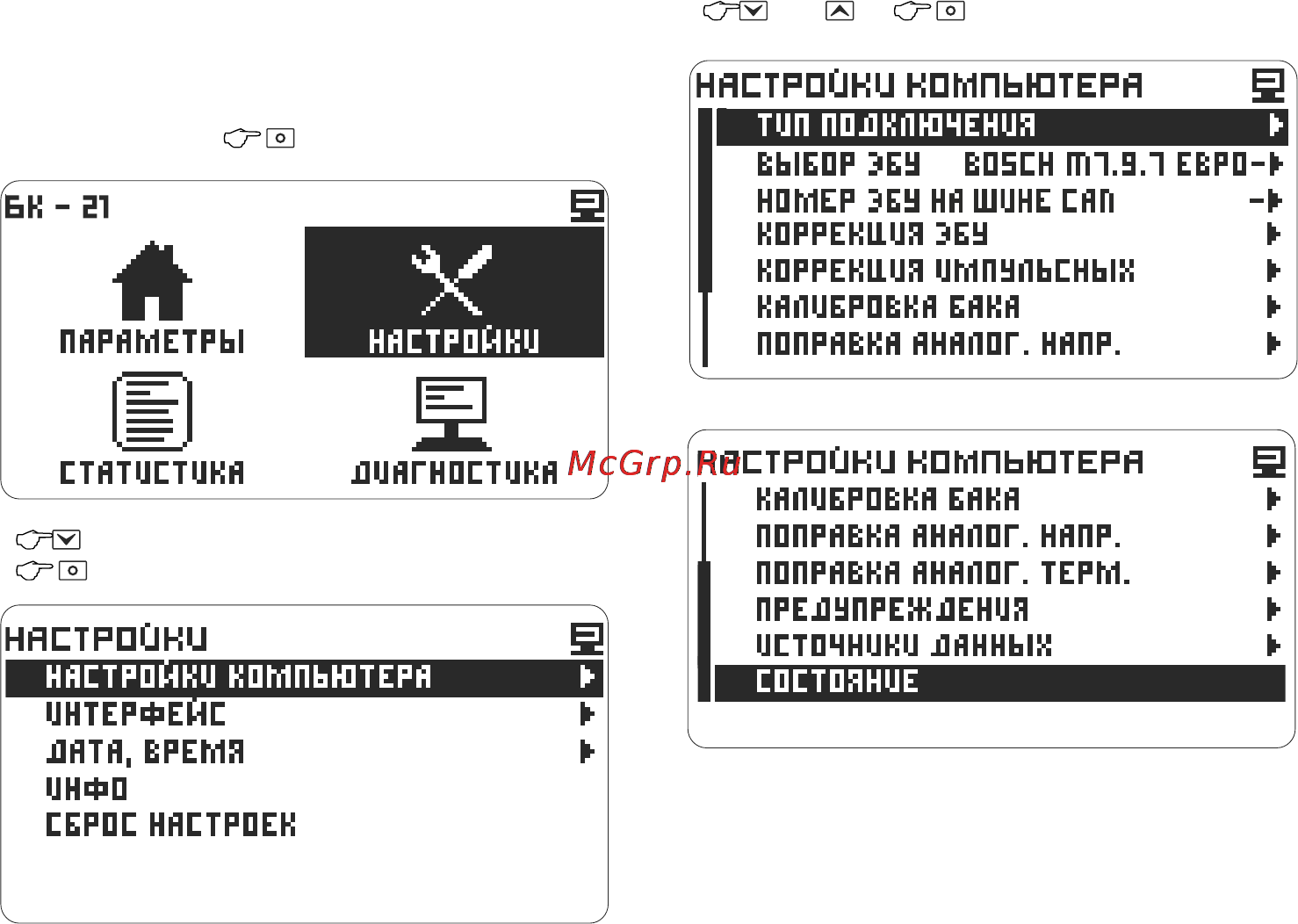

НАСТРОЙКИ
выберите настройки
На экране меню переместите указатель на
раздел НАСТРОЙКИ
Нажмите выбор
переместите указатель на нужный раздел
НАСТРОЙКИ КОМПЬЮТЕРА
или и -
-
- выберите раздел
Содержит разделы:
- НАСТРОЙКИ КОМПЬЮТЕРА
выбор подключения прибора в автомобиле (по
протоколам), выбор типа двигателя; выбор,
включение и настройка аналоговых датчиков;
корректировки; калибровка бака и др.,
настройка предупреждений о выходе
параметров за границы диапазонов
- ИНТЕРФЕЙС
настройки дисплея, звука, отображения
параметров на экране, установка даты и
времени
- ДАТА, ВРЕМЯ
установка даты и времени
- ИНФО
техническая информация, версия прошивки
прибора, версия ЭБУ
- СБРОС НАСТРОЕК
возврат к заводским настройкам
