Orion БК-21 CAN [24/64] Выбор эбу can
![Orion БК-21 CAN [24/64] Выбор эбу can](/views2/1200976/page24/bg18.png)

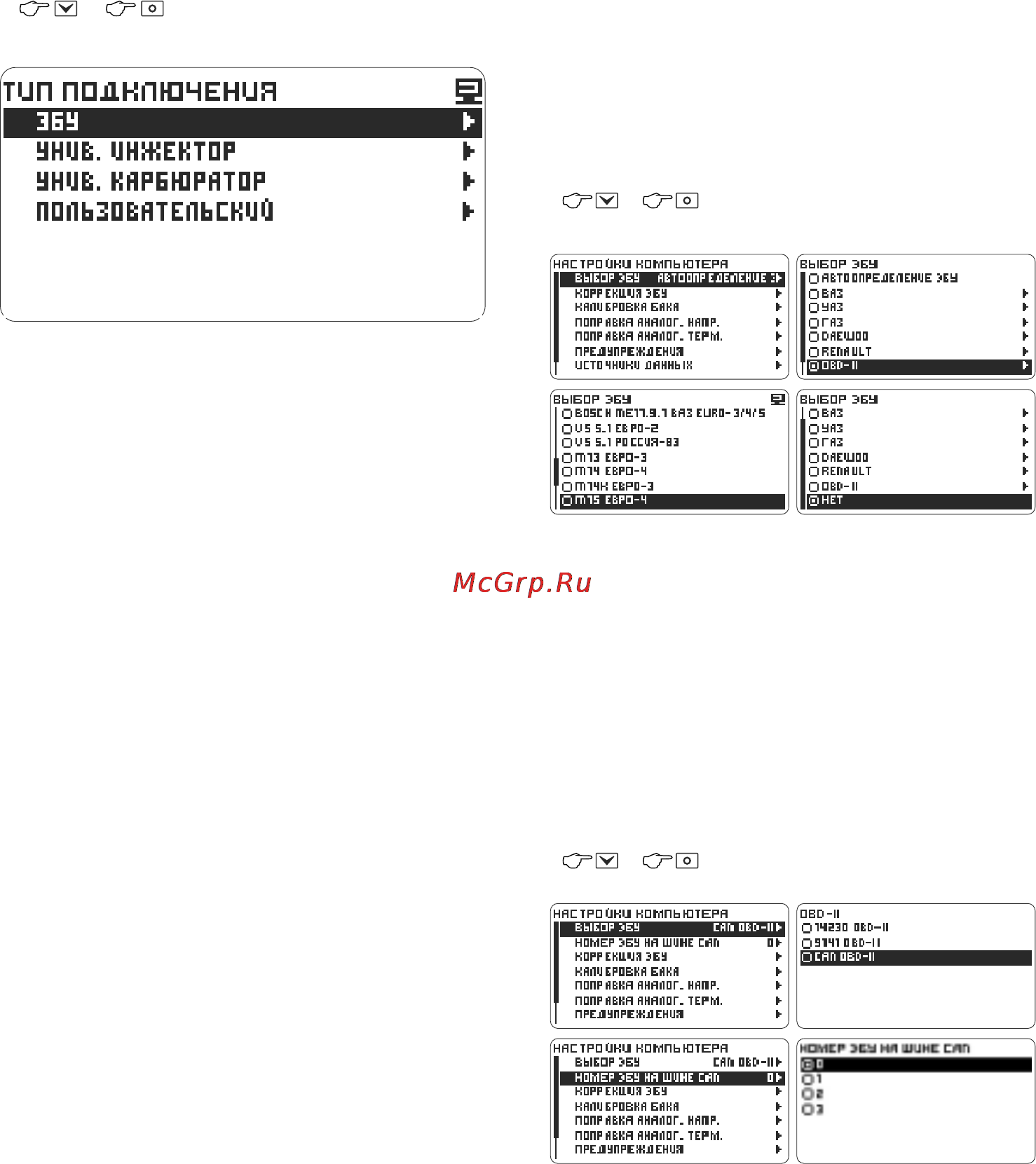

ТИП ПОДКЛЮЧЕНИЯ ВЫБОР ЭБУ
По умолчанию установлен профиль:
Выбор типа двигателя автомобиля.
ЭБУ и Автоопреде
По умолчанию установлен профиль:
ЭБУ и Автоопределение ЭБУ.
Настройка -> Настройки компьютера -> Тип
подключения
и - выберите тип подключения:
Настройка -> Настройки компьютера ->
Выбор ЭБУ
и - выберите блок управления:
ЭБУ - Подключение к ЭБУ, коды ошибок.
Подключение к диагностической линии.
Индикация параметров, возможность просмотра
и сброс кодов неисправностей.
Унив. карбюратор - Подключение к датчикам.
Подключение к датчикам: скорости, оборотов,
топливного бака. Подходит для карбюраторных и
Выберите строку НЕТ, если прибор установлен
дизельных механических двигателей.
в автомобиле без ЭБУ или компьютер не
Средний расход топлива считается по
поддерживает ЭБУ вашего автомобиля и
показаниям датчика уровня топлива в баке.
производилось подключение к датчикам.
Унив. инжектор - Подключение к датчикам и
форсунке.
Подходит для инжекторных и дизельных
автомобилей с электронной форсункой.
Мгновенный расход считается по длительности
впрыска форсунки.
Пользовательский - Пользовательский
профиль.
Если не все данные присутствуют в профиле
ЭБУ, Вы можете выбрать один из профилей и
скорректировать отсутствующий параметр в
пункте: Источники данных.
Примечание: Если меняете профиль (тип
двигателя) могут сброситься корректировки.
ление ЭБУ.
Компьютер определяет блок управления
автоматически.
Если связь с ЭБУ автоматически не
установилась, выберите из списка блок
управления установленный в автомобиле.
Список ЭБУ с которыми может работать
компьютер, смотрите в приложении в таблице
Список ЭБУ или на сайте www.orionspb.ru
24
ВЫБОР ЭБУ CAN
Настройка -> Настройки компьютера ->
Выбор ЭБУ
и - выберите блок управления:
Компьютер имеет возможность устанавливать
соединение с ЭБУ по шине CAN.
->
OBD II
->
CAN OBD II
ЭБУ двигателя на шине CAN может находиться на
адресе отличным от “0”. Если по умолчанию
соединение установить не удалось, последовательно
изменяйте выбор номера ЭБУ на шине CAN
и пробуйте установить соединение.
