Orion БК-21 CAN [57/64] Настройки страницы
![Orion БК-21 CAN [57/64] Настройки страницы](/views2/1200976/page57/bg39.png)

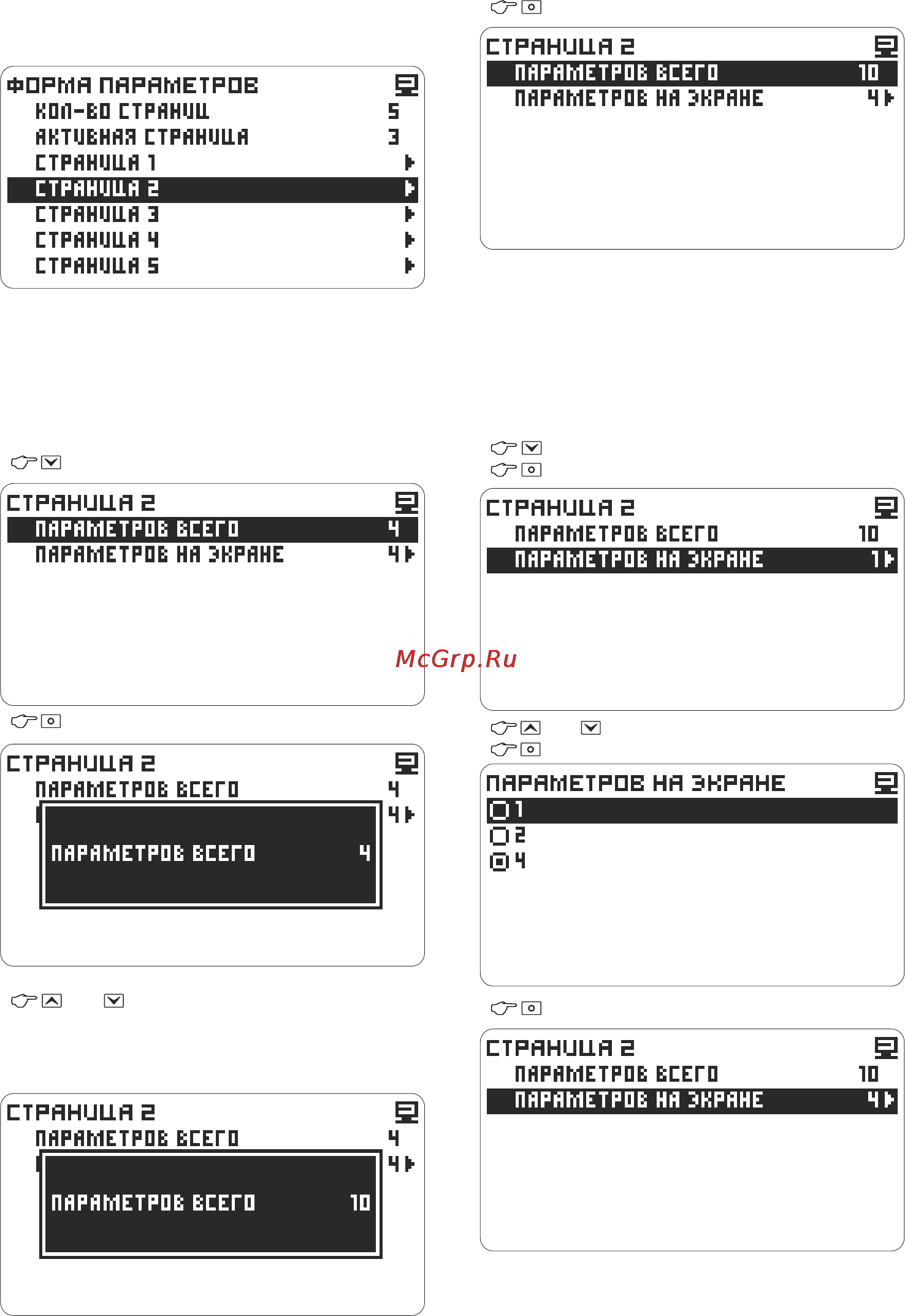

Настройки страницы
Количество параметров одновременно
Количество параметров на странице
отображаемых на экране
на
активной странице в режиме Параметры
- подтвердите
В строке Параметров всего общее количество
параметров которые можно посмотреть на
Странице 2.
Настройка -> Интерфейс -> Форма
Настройка -> Интерфейс -> Форма
параметров -> Страница (например 2)
параметров -> Страница (например 2)
- выделите Параметров на экране
- выделите строку Параметров всего
- перейдите к установке
- перейдите к установке
или - выберите 1, 2 или 4
- отметьте
или - установите количество
- подтвердите
Максимальное число параметров на странице
10, минимальное 4.
Установлено количество параметров которые
будут одновременно отображаться на экране
.
57
