Начало (продолжение) отсчета - Когда вкл
В листе статистики начало (продолжение)
сбора статистики происходит по одному из
выбранных событий, когда:

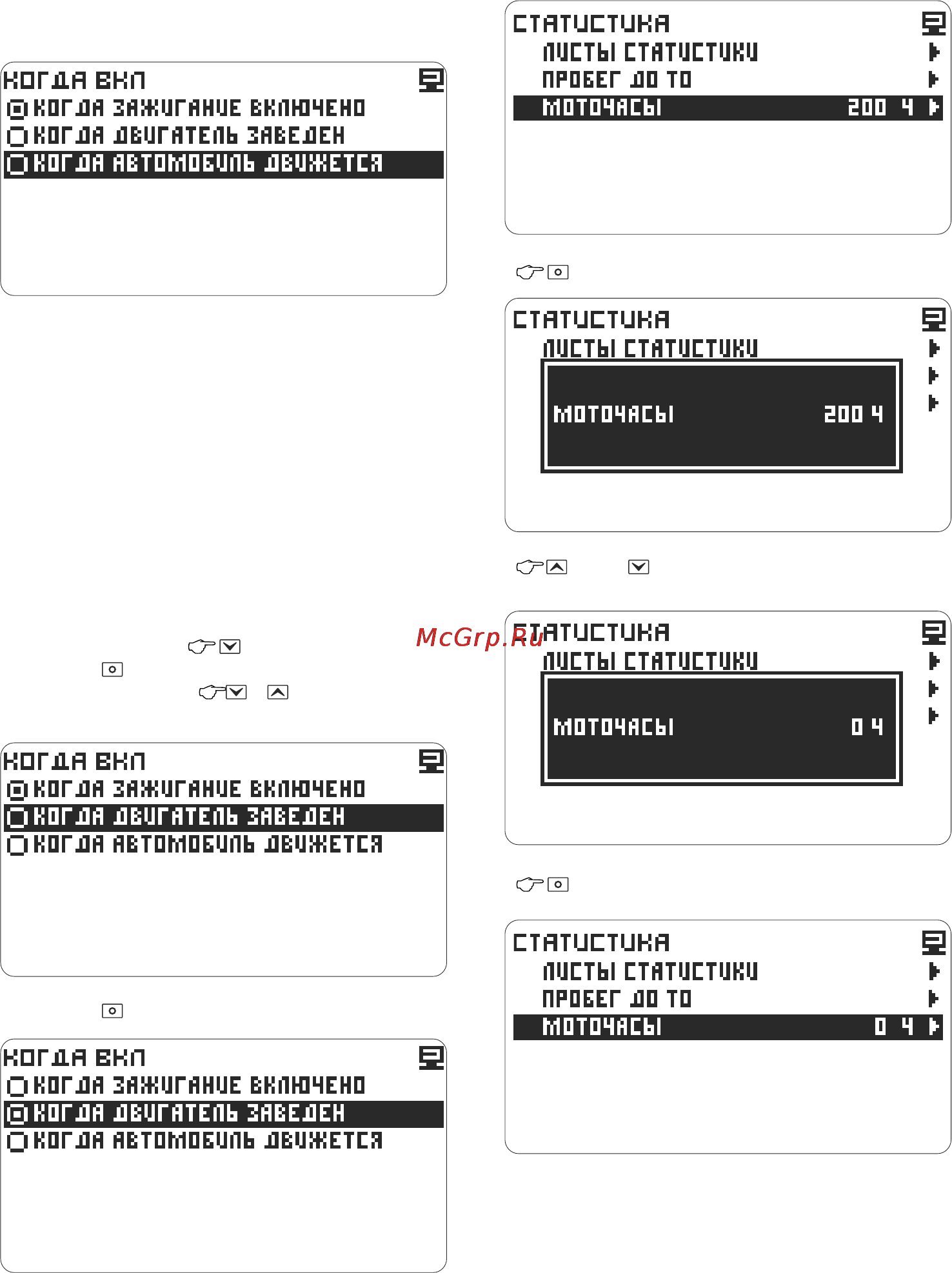

Статистика -> Моточасы
- Включено “зажигание”
- Заведен двигатель
- Автомобиль движется
- перейдите к установке
Зажигание включено - определяется по
наличию бортового напряжения, на синем
проводе маршрутного компьютера
Двигатель заведен - определяется из данных;
обороты в минуту, с диагностической линии либо
с желтого провода маршрутного компьютера
Автомобиль движется - определяется из
данных; скорость км/ч с диагностической
линии либо с зеленого провода маршрутного
или - обнулите данные или введите
компьютера
новое значение
Для смены режима сбора статистики:
Установите курсор на пункт Когда вкл
нажмите
переместите курсор и на нужный пункт
(например - Когда двигатель заведен)
- сохраните значение
нажмите
МОТОЧАСЫ
Учет времени работы двигателя.
21
