или - введите значение

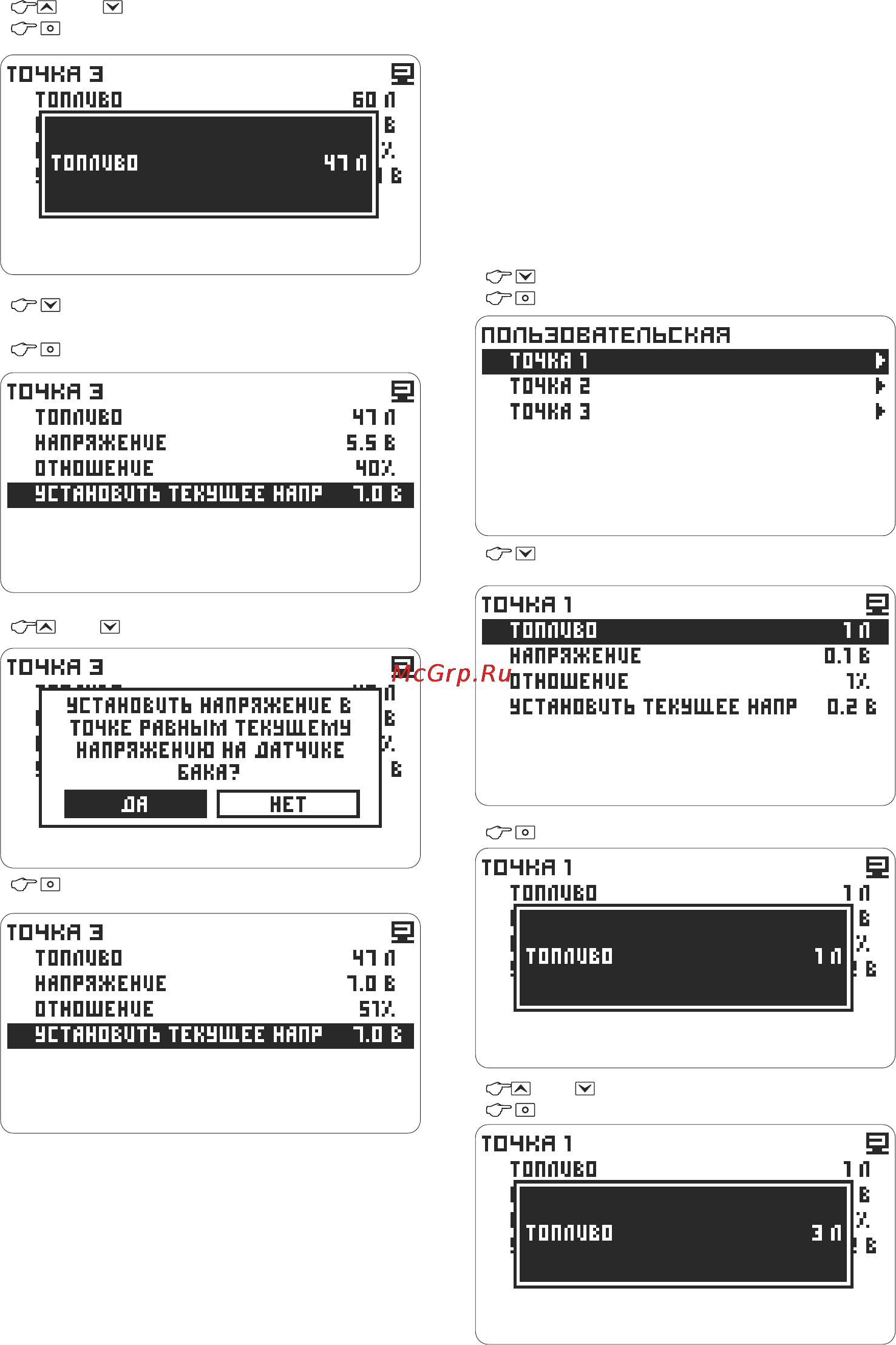

II. ОКОНЧАТЕЛЬНАЯ КАЛИБРОВКА
- сохраните значение
1. Установка нижней точки -
Пустой бак
Израсходуйте или слейте топливо из бака,
оставив немного топлива необходимого для
работы бензонасоса, примерно 2-3 литра.
Заведите двигатель.
Войдите в режим корректировки Точки 1:
Настройка -> Настройки компьютера ->
Калибровка бака -> Пользовательская
- выберите Точка 1
- перейдите к установке
- выберите строку
Установить текущее напряжение
- перейдите к установке
- выберите Топливо
или - выберите Да
- перейдите к установке
- подтвердите значение
или - введите значение
- сохраните значение
Прибор записывает измеренное значение
датчике уровня топлива в
память. В строке Напряжение отображается
напряжение измеряемое на датчике уровня
топлива, в строке Отношение отображается
отношение напряжения на датчике уровня
топлива к напряжению бортовой сети.
сигнала уровня на
39
