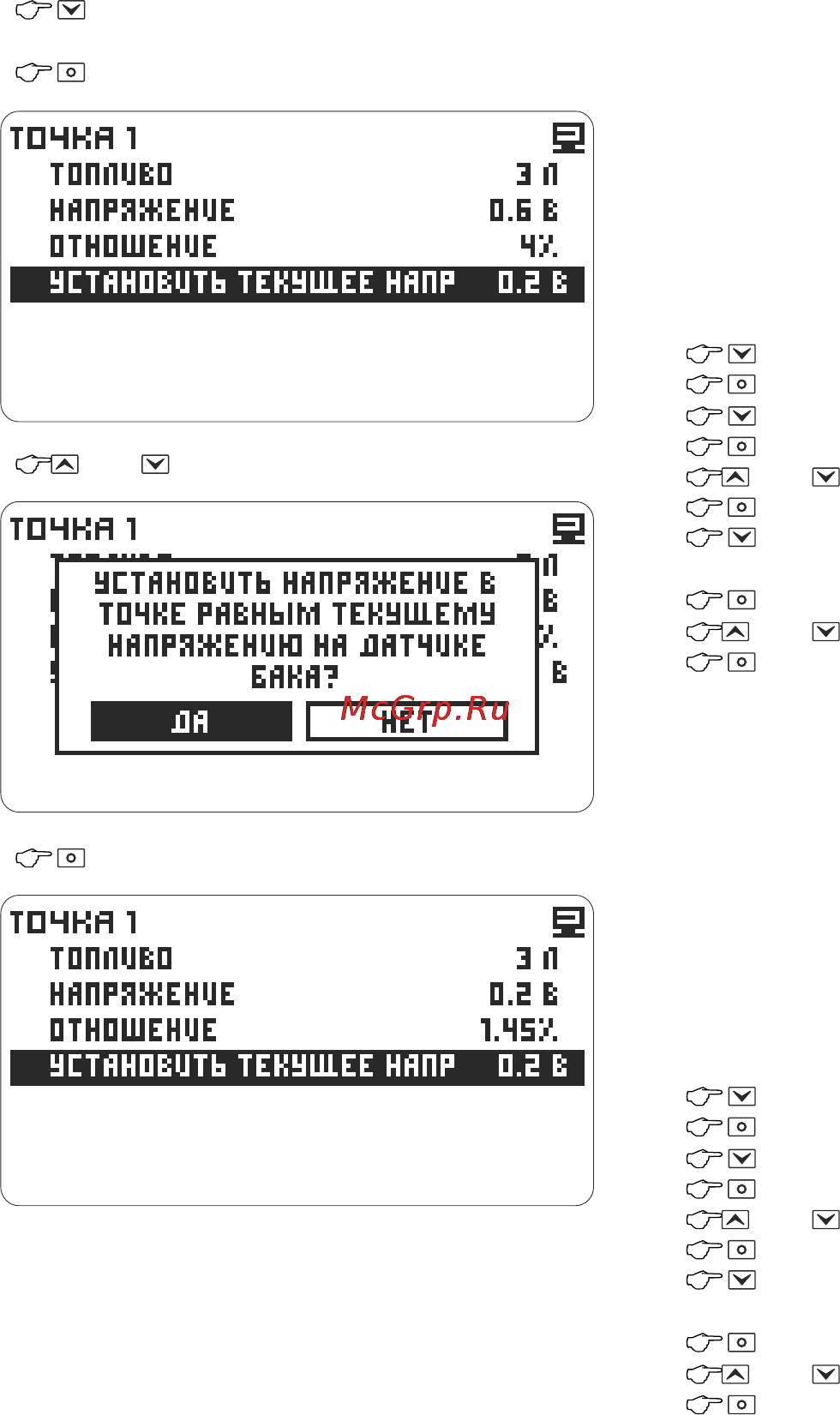

![Orion БК-21 CAN Инструкция по эксплуатации онлайн [40/64] 171334](/views2/1200976/page40/bg28.png)
- выберите строку
2. Установка средней точки -
Установить текущее напряжение
Половина бака
- перейдите к установке
Долейте топливо до половины бака.
Заведите двигатель.
Войдите в режим корректировки
и перейдите к установке Точки 2:
Настройка -> Настройки компьютера ->
Калибровка бака -> Пользовательская
- выберите Точка 2
- перейдите к установке
- выберите Топливо
- перейдите к установке
или - выберите Да
или - введите значение
- сохраните значение
- выберите строку
Установить текущее напряжение
- перейдите к установке
или - выберите Да
- подтвердите значение
3. Установка верхней точки -
Полный бак
Долейте топливо до полного бака.
- подтвердите значение
Заведите двигатель.
Войдите в режим корректировки
и перейдите к установке Точки 3:
Настройка -> Настройки компьютера ->
Калибровка бака -> Пользовательская
- выберите Точка 3
- перейдите к установке
- выберите Топливо
- перейдите к установке
или - введите значение
Прибор записывает измеренное значение
- сохраните значение
тчике уровня топлива в
- выберите строку
Напряжение
Установить текущее напряжение
память. В строке отображается
- перейдите к установке
напряжение измеряемое на датчике уровня
Отношение
или - выберите Да
топлива, в строке отображается
- подтвердите значение
отношение напряжения на датчике уровня
топлива к напряжению бортовой сети.
Примечание: Если бак откалиброван правильно,
но необходимо выбрать другую калибровочную
кривую, например, при временной установке
компьютера на другой автомобиль, запишите
данные калибровки, чтобы не производить
калибровку повторно.
сигнала уровня на да
40
