Orion БК-21 CAN [41/64] Ручная корректировка точек
![Orion БК-21 CAN [41/64] Ручная корректировка точек](/views2/1200976/page41/bg29.png)
- сохраните значение
РУЧНАЯ КОРРЕКТИРОВКА ТОЧЕК
Внимание! Средняя точка должна лежать между
нижней и верхней как по напряжению, так и по
объему (смотрите график). Рекомендуется
корректировать сначала верхнюю и нижнюю
точки, а затем среднюю.

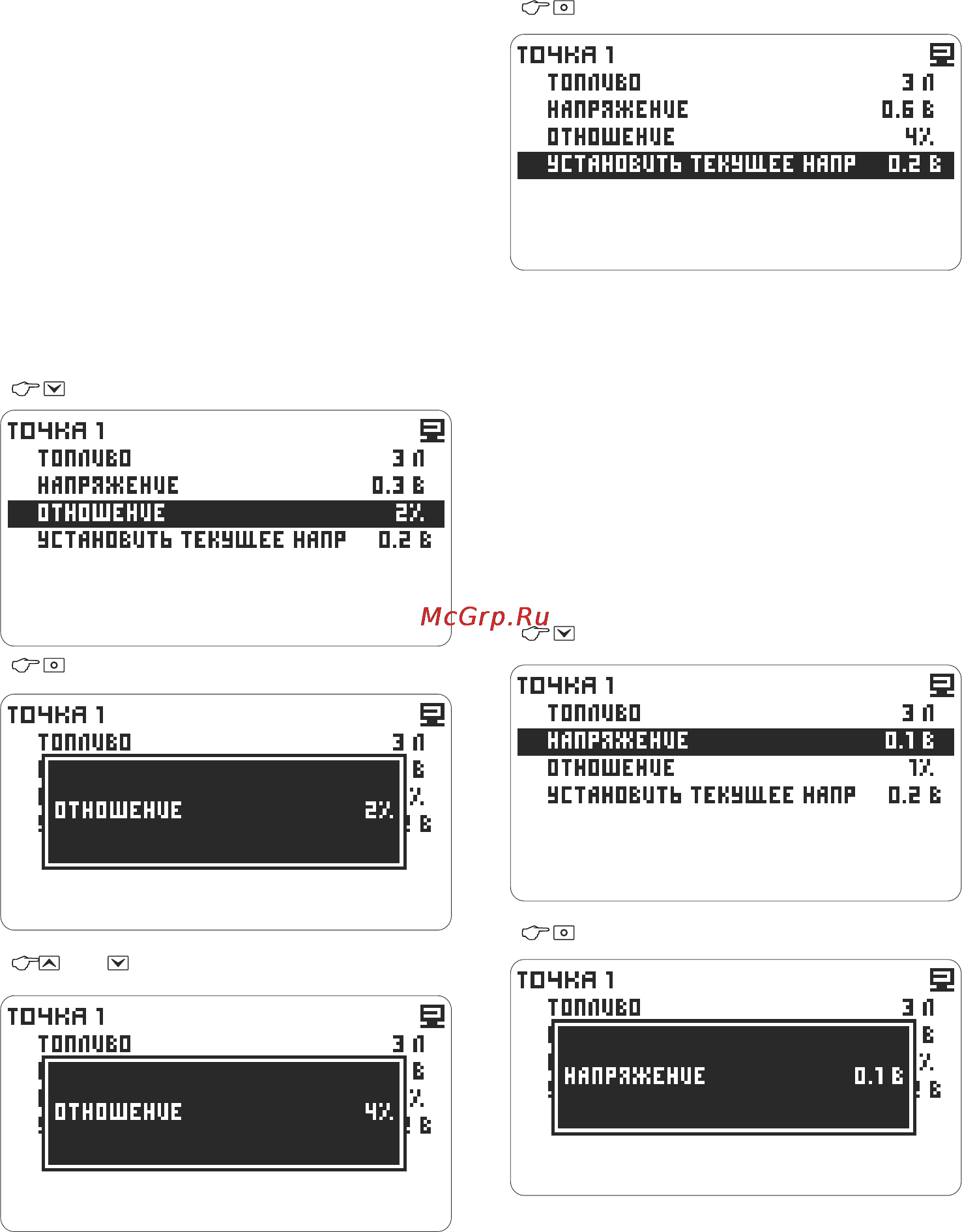

Отношение - Корректируется при вводе
ранее сохраненных настроек или настроек
созданных другими пользователями (см. форум
www.orionspb.ru/forum/).
Повторите для других точек.
Настройка -> Настройки компьютера ->
Калибровка бака -> Пользовательская ->
Точка 1
- выделите строку Отношение
Напряжение - Корректируется при
некорректном измерении напряжения на датчике
уровня топ
Необходимо подключить внешний вольтметр к
датчику уровня топлива и ввести измеренное
значение.
Настройка -> Настройки компьютера ->
Калибровка бака -> Пользовательская ->
Точка 1
- выделите строку Напряжение
- перейдите к установке
- перейдите к установке
или - введите значение
лива в автоматическом режиме.
41
