I. НАЗНАЧЕНИЕ II. УСТАНОВКА ПРИБОРА

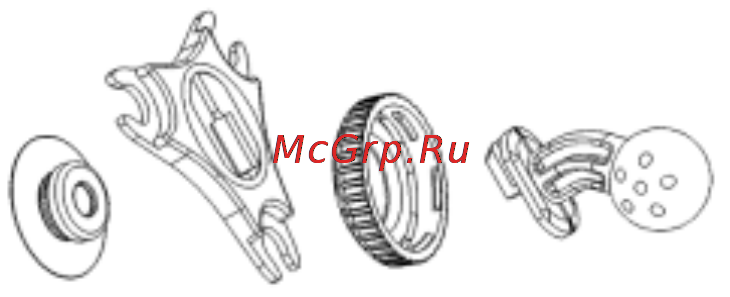

Соберите кронштейн-стойку. Рис. 2.1.
1. Оденьте на кронштейн гайку-кольцо.
2. Вставьте кронштейн в треугольную пластину и
сдвиньте его до упора.
3. Навинтите гайку-кольцо с кронштейном на
корпус прибора.
А также устанавливается и подключается к
датчикам на автомобили отечественного и
иностранного производства, оснащенные
карбюраторным, инжекторным или дизельным
Автомобильный бортовой компьютер
двигателем (без кодов ошибок).
устанавливается в любом удобном для водителя
месте. Прибор крепится:
1. На присосках на лобовое стекло.
ОСОБЕННОСТИ БК - 21 CAN
Установите присоски на треугольную пластину,
смочите присоски и плотно прижмите каждую
присоску к гладкой поверхности в выбранном
месте установки.
2. На двухсторонний скотч на панель приборов
(на торпеду).
Необходимо вырезать скотч так, чтобы
заполнить внутренние полости треугольной
пластины.
Вырезать скотч по форме треугольной
пластины, приклеить скотч к треугольной
пластине, предварительно сняв защитную
бумагу.
Выбранное место установки протереть
спиртом, после чего наклеить прибор, сняв
защитную бумагу, на место установки.
3. На саморезы на потолок или на торпеду.
Разметьте места под саморезы по треугольной
пластине. Прикрутите прибор.
Ослабьте слегка кольцо кронштейна. Подберите
нужный угол наклона и ориентацию прибора.
Затянув кольцо, зафиксируйте прибор в
выбранной позиции.
Рис. 2.1
гайка-
кольцо
присоска
кронштейн
треугольная
пластина
3
Установка и подключение:
wУстанавливается в любое удобное место
wВыносной датчик температуры
wЭнергонезависимая память
Дисплей:
тахометра, спидометра и т.п.
wЯркая многоцветная подсветка имеющая
несколько ступеней регулировки яркости
Управление:
wРусскоязычный интерфейс и удобная
система навигации
wИндикация выхода параметров за границы
диапазона
wМатричный дисплей
wВозможность отображения стрелочных
часов,
(на лобовое стекло, торпеду, потолок)
Автомобильный бортовой компьютер БК-21
предназначен для оперативного контроля
работы основных узлов автомобиля и
предназначен для установки в любом удобном
месте на автомобили, оснащенные
инжекторным двигателем с электронным блоком
управления:
Автомобили с диагностикой осуществляемой по
протоколу CAN
ВАЗ семейств: Классика, 2108, 2109, 21099,
2110-2112, 2113-2115, Нива, Шевроле-Нива,
Калина, Приора, Ларгус
ГАЗ: Газель, Баргузин, Соболь
УАЗ: классический, Hunter, Патриот
ИЖ ОДА; ЗАЗ Cлавута, Таврия
DAEWOO Sens, Espero, Leganza
DAEWOO Nexia, Nubira, Lanos и
CHEVROLET Lanos до 2008 г. выпуска
KIA
CAN
