Orion БК-21 CAN Инструкция по эксплуатации онлайн [31/64] 171334
![Orion БК-21 CAN Инструкция по эксплуатации онлайн [31/64] 171334](/views2/1200976/page31/bg1f.png)

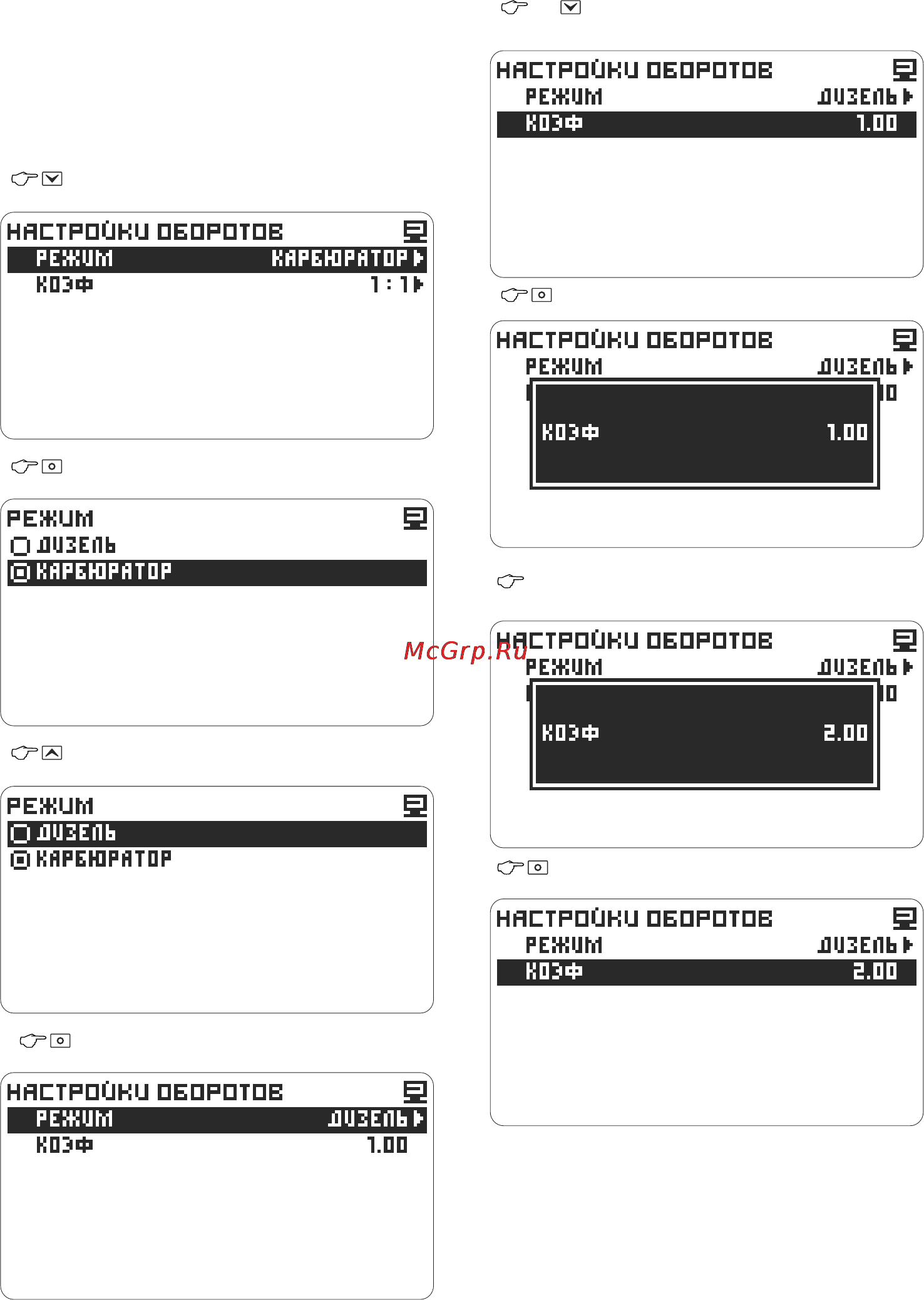

- переместите курсор на строку
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Коэффициент
Порядок корректировки при известном
соотношении шкивов:
Настройка -> Настройки компьютера ->
Коррекция импульсных -> Настройки оборотов
- выберите строку Режим
- перейдите к корректировке
- перейдите далее
(см. пункт Установка данных) - установите
соотношение
- переместите курсор на Дизель
- сохраните значение
- подтвердите
Компьютер отобразит значение коэффициента.
В строке Режим отобразится режим Дизель.
31
