Jet JSMS-8L (10000831M) [10/28] Транспортування та запуск

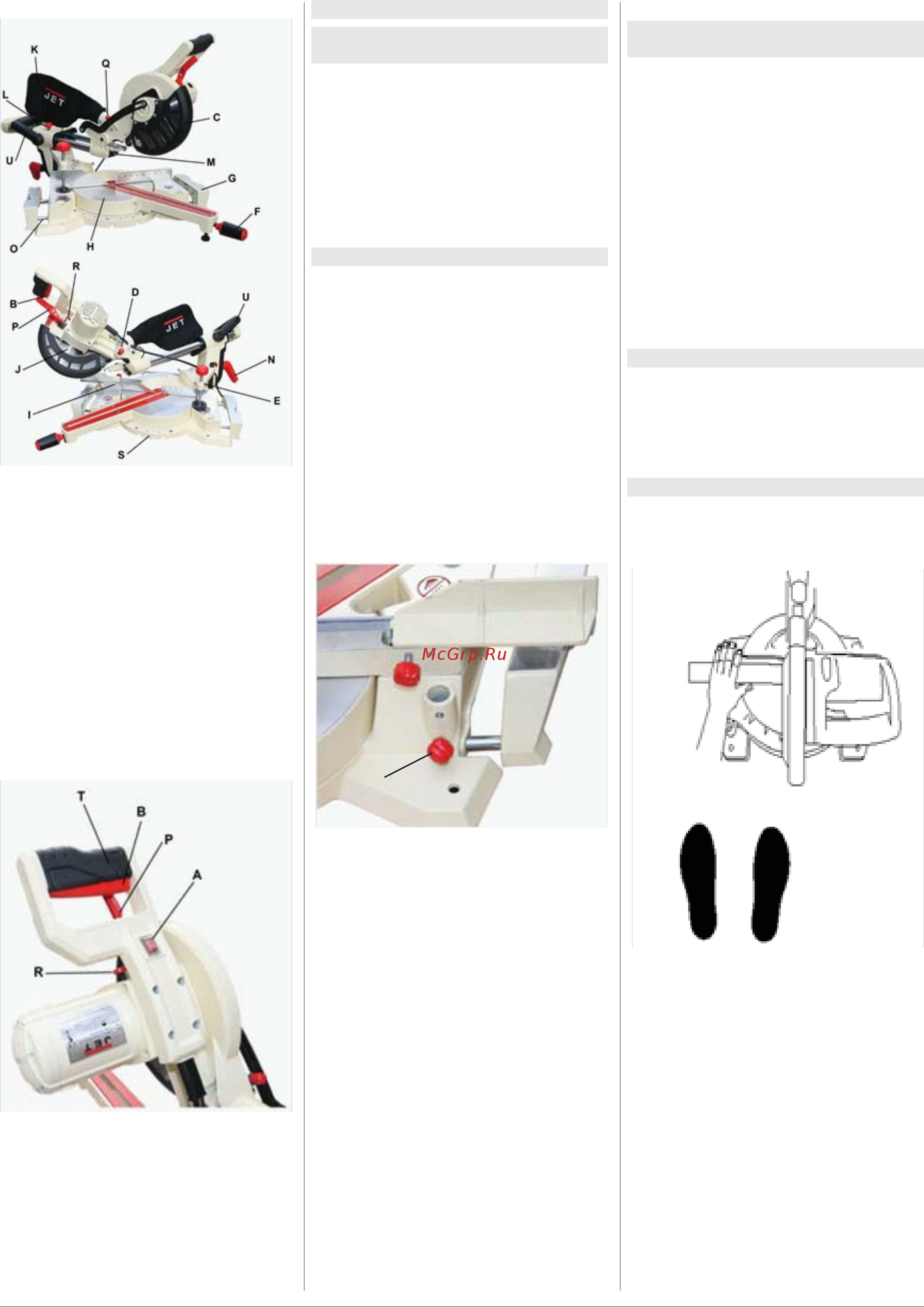

![Jet JSMS-8L 230В 10000831M [10/28] Транспортування та запуск](/views2/1202385/page10/bga.png)
10Торцювально-вусорізна пилка JSMS-8L Українська10
Рис. 1
B - Ручка з перемикачем
C - Захисний кожух пиляльного диску
D - Фіксатор пиляльної частини
E - Притиск заготовки
F - Фіксуюча ручка повороту
G - Обмежувач довжини
H - Робочий стіл
I - Упор заготовки
J - Пиляльний диск
K - Мішок для пилу
L - Фіксатор пересування каретки
M - Лазерний покажчик
N - Фіксуюча ручка нахилу
O - Подовження столу
S - Основа
Рис. 2
A - Перемикач лазеру УВІМК./ВИМК.
P - Кнопка розблокування
T - Налаштування глибини розпилу
R - Кнопка блокування шпинделя
3.3 Підключення до
електромережі
• Електропідключення та будь-які
подовжувачі повинні відповідати вимо-
гам діючих розпоряджень.
• Напруга мережі повинна відповідати
вимогам таблички на обладнанні.
• Необхідно підключити плавкі
запобіжники на 10 А.
• Використовуйте мережевий шнур
тільки із манкіровкою H05VV-F.
• Підключення до електромережі
та ремонт електрообладнання
дозволяється проводити тільки
кваліфікованим електрикам.
3.4 Запуск
• Запуск верстата здійснюється нати-
сканням на перемикач на ручці.
• Зупинка пилки відбувається при
відпусканні перемикача.
4. Робота на верстаті
Правильне робоче положення:
• Слід стояти навпроти верстата у на-
прямку пиляння (рис. 4).
Рис. 4
• Аби уникнути тілесних пошкоджень
намагайтесь тримати обличчя та тіло
з одного боку від пиляльного диску,
подалі від зони можливого відкидання
заготовки.
• Забороняється тримати, ложити,
розміщувати руки та кисті рук над, по-
ряд та в зоні розпилу.
• Не намагайтеся стояти так, що
необхідно дотягуватися до верстата,
займіть зручне, стійке
положення.
• Забороняється розпилювати короткі
заготовки.
• Ви не зможете утримувати короткі за-
готовки як слід.
3. Транспортування та запуск
3.1 Транспортування та
встановлення
• Верстат розроблений для експлуатації
в закритих приміщеннях. Його
необхідно встановити на рівну гори-
зонтальну поверхню. За необхідністю
верстат можна прикрутити болтами до
підпори.
• Для зручності упаковки верстат част-
ково розібраний.
3.2 Складання
• При виявленні пошкоджень при
розпакуванні внаслідок транспортуван-
ня негайно повідомте про це виробни-
ка. Не працюйте на верстаті!
• Позбудьтеся упаковки найбільш дбай-
ливим до навколишнього середовища
засобом.
• Почистіть усі поверхні, оброблені
антикорозійним засобом, слабким
розчинником.
Встановлення подовження столу
• Гвинтами (Т, Рис. 3) зафіксуйте подо-
вження столу (G) на місці.
G
T
Рис. 3
Встановлення мішку для збору
пилу
• Мішок (К, Рис. 1) призначений для
збору пилу. Мішок можна приєднати на
штуцер у задній частині верстата.
• Для збору пилу штуцер також можна
підключити до витяжної установки.
Розблокування пиляльної
частини
• Пилка постачається із зафіксованою
пиляльною частиною. Аби розблокува-
ти, витягніть фіксатор (D, Рис. 1), при
цьому натиснувши на саму пиляльну
частину.
• Пиляльна частина повільно
підніметься угору.
• При транспортуванні верстата пиляль-
ну частину пилки слід зафіксувати.
