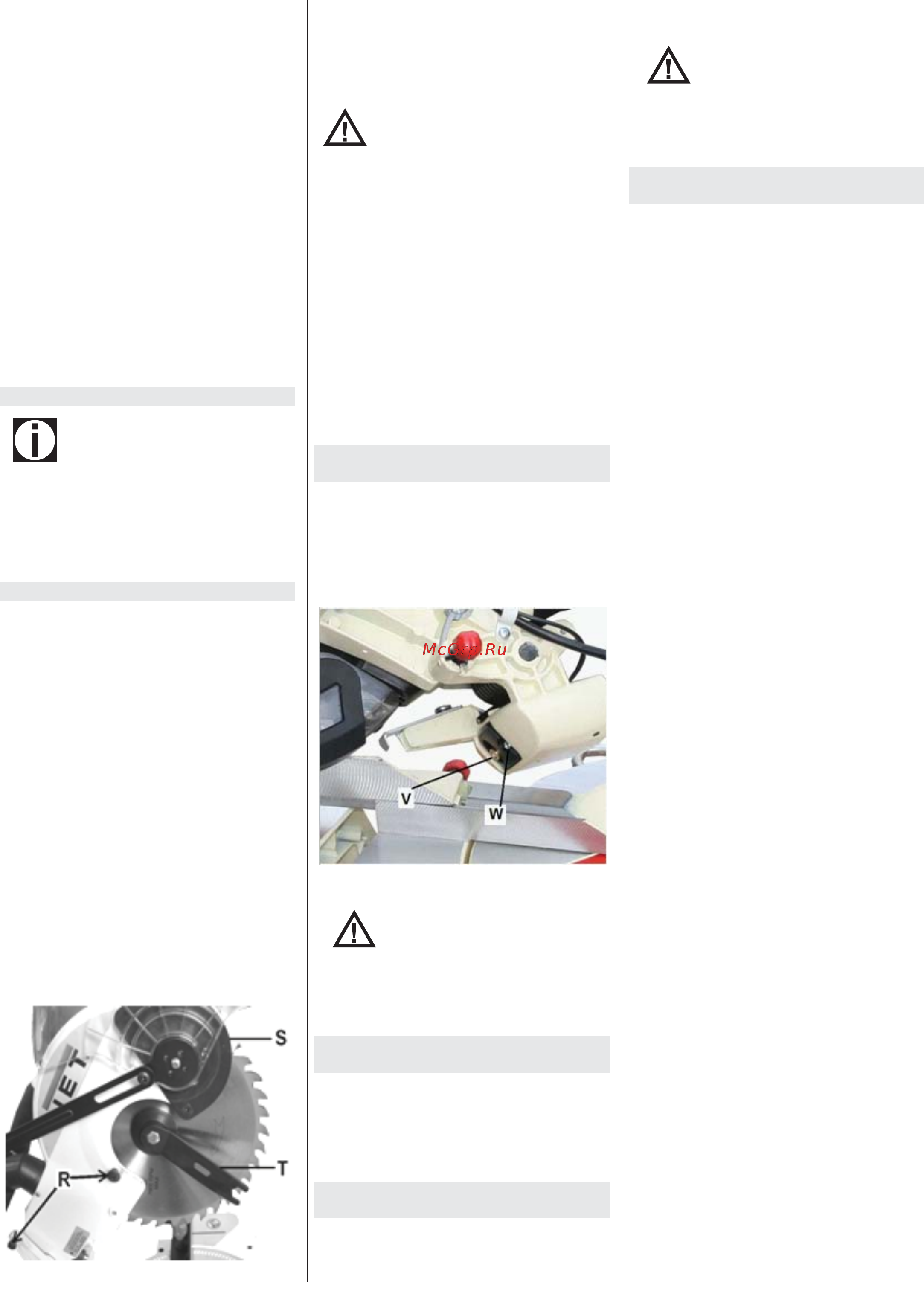

18Шеткі жақтары тікенді ара JSMS-8L Қазақша18
• Аралау ернемегінің бұғаттау тетігін
(R, сур. 3) басып, жиынтықтағы кілт
көмегімен аралау дискісінің бекіткіш
винтін босатыңыз (Т).
Назар аударыңыз: левая
резьба!
• Сыртқы бекіткіш ернемекті шешіңіз.
• Аралау дискісін ауыстырыңыз (J, сур.
1).
• Араның тістері қорғаныс қабындағы
көрсеткіш тілдің бағытына қарай
бағытталуы керек.
• Жаңа аралау дискісін орнатпас бұрын
ернемектерді тазалаған жөн.
• Сыртқы бекіткіш ернемекті орнына
бекітіп бекіткіш винтті тартыңыз.
• Пластикалық қорғаныс қаптамасын
орнына орнатыңыз, сосын екі винтті
бұрап тастаңыз (R, сур. 8).
5.2 Лазерлік нұсқағышты бапқа
келтіру
• Лазерлік нұсқағышты (V, сур. 9) сəуле
аралау сызығымен бір түзу бойында
жататындай етіп баптау қажет.
• Баптау үшін бұранданы (W)
пайдаланыңыз.
Сур. 9
Назар аударыңыз!
• Лазерлік құралдың классы –
2, көзіңізге сəуленің түспеуін
қадағалаңыз.
5.3 Бұрылыс шектегішін бапқа
келтіру
• Бұрылыс шектегіші 90-45 өндіруші
зауытта бапқа келтірілген.
• Бұрылыс шектегішін винт көмегімен
ауыстыруға болады. (Х, сур. 7).
5.4 Аралау тереңідігін бапқа
келтіру
• Аралау тереңдігі винт көмегімен бапқа
келтіріле алады. ( Q, сур. 1)
• Бұл күймешенің орнын ауыстыру
бекітетін тұтқамен тартыңыз.
Бұрыштың астынан аралау:
• Бұрылу бұрышын -46°- +46° келтіріп
қоюға болады.
• Тірек сыртындағы үстелдің екі бекітуші
тұтқасын босату керек.
• Үстел шкаласының көрсеткішіне
сəйкес кескіш басты қажетті бұрышқа
бұрыңыз.
• Үстелдің бекітуші тұтқасын тартыңыз.
Бұрыш астындағы
құрамдастырылған аралау
• Бұрыш астында құрамдастырылған
аралау үшін қажетті дайындама
тірегі мен араның басының жағдайын
таңдаңыз.
5. Бекіту жəне бапқа келтіру
Ескерту
Бекіту мен бапқа келтіру
жұмыстарын тек станокты
электр желісінен ажыратқан соң
жасауға рұқсат беріледі. (ашаны
розеткадан алып тастаңыз).
5.1 Аралау дискісін ауыстыру
• Аралау дискісі станоктың талаптарына
сай болуы керек.
• Бекітпес бұрын аралау дискісінің
ақауларын тексеріңіз (жарықтар,
сынған тістер, батқан жерлері). Ақауы
бар аралау дискісін қолданбаңыз.
• Аралау дискісінің тістері аралау
бағыты бойынша орналасуы керек.
(астына қарай)
• Қолыңызға кескіш құралды алған кезде
əрдайым қолғап киіңіз.
• Аралау дикісін тек қана станокты
электр желісінен
алып тастағасын
ауыстыруға болады. (ашаны розетка-
дан алып тастаңыз)!
• Жанындағы екі винтті (R) бұрап босату
қорғаныс қабын ағыту (S) арқылы
араның қорғаныс қабын (S, сур. 8)
алып тастаңыз.
Сур. 8
кезінде аралауды жартылай жүргізуге
мүмкіндік береді.
Назар аударыңыз!
Əр бапқа келтірген соң станокты іске
қоспас бұрын аралау дискісінің еркін
айналуын тексеріңіз.
6. Техникалық қызмет көрсету
жəне тексеру
Жалпы ережелер:
• Техникалық қызмет көрсету, та-
зарту жəне жөндеу толық электр
желісінен ажыратылған станокта ғана
жүргізіледі. (ашаны розеткадан алып
тастаңыз)
• Электр бөлігінің техникалық қызметі
мен жөндеуін тек қана білікті электрик
жүргізе алады.
• Лазерлік құралдың жөндеуін тек осы
саланың маманы жүргізе алады.
• Шаңды болдырмау құрылғысын
күнделікті тексеріп жүріңіз.
• Қорғаныс жəне сақтағыш
құралдардың
барлығы тазалау, жөндеу жəне кепіл
қызметтеме жұмыстары жүргізілген
соң бірден өз орындарына орнатылу
керек.
• Зақымдалған қорғаныс құралдарын
жедел ауыстыру керек.
• Үстелдің ішпегі тозған жағдайда
ауыстырыңыз.
Тазарту:
• Станокты əрдайым тазалап тұрыңыз.
• Аралау корпусын жүйелі түрде жұмсақ
матамен əр пайдаланған соң тазартып
тұрыңыз.
• Желдету тіліктерін таза ұстаңыз.
• Егер кірі кетпесе сабынды суға
суланған шүберекті пайдаланыңыз.
• Ешқашан бензин, спирт, хлор ерітіндісі
секілді еріткіш заттарды қолданбаңыз.
Бұл еріткіштер пластик бөліктерін
зақымдауы мүмкін.
Қозғалтқыш қылшақтары:
• Коллекторлық қылшақтар тозуға бейім,
оларды ауыстыру қажеттілігі тууы
мүмкін.
• Станокты электр қоректендіргіштен
ажыратыңыз, ашаны розеткадан алып
тастаңыз
• Қылшақтардың қақпақтарын алып
тастаңыз. (А, сур. 10).
