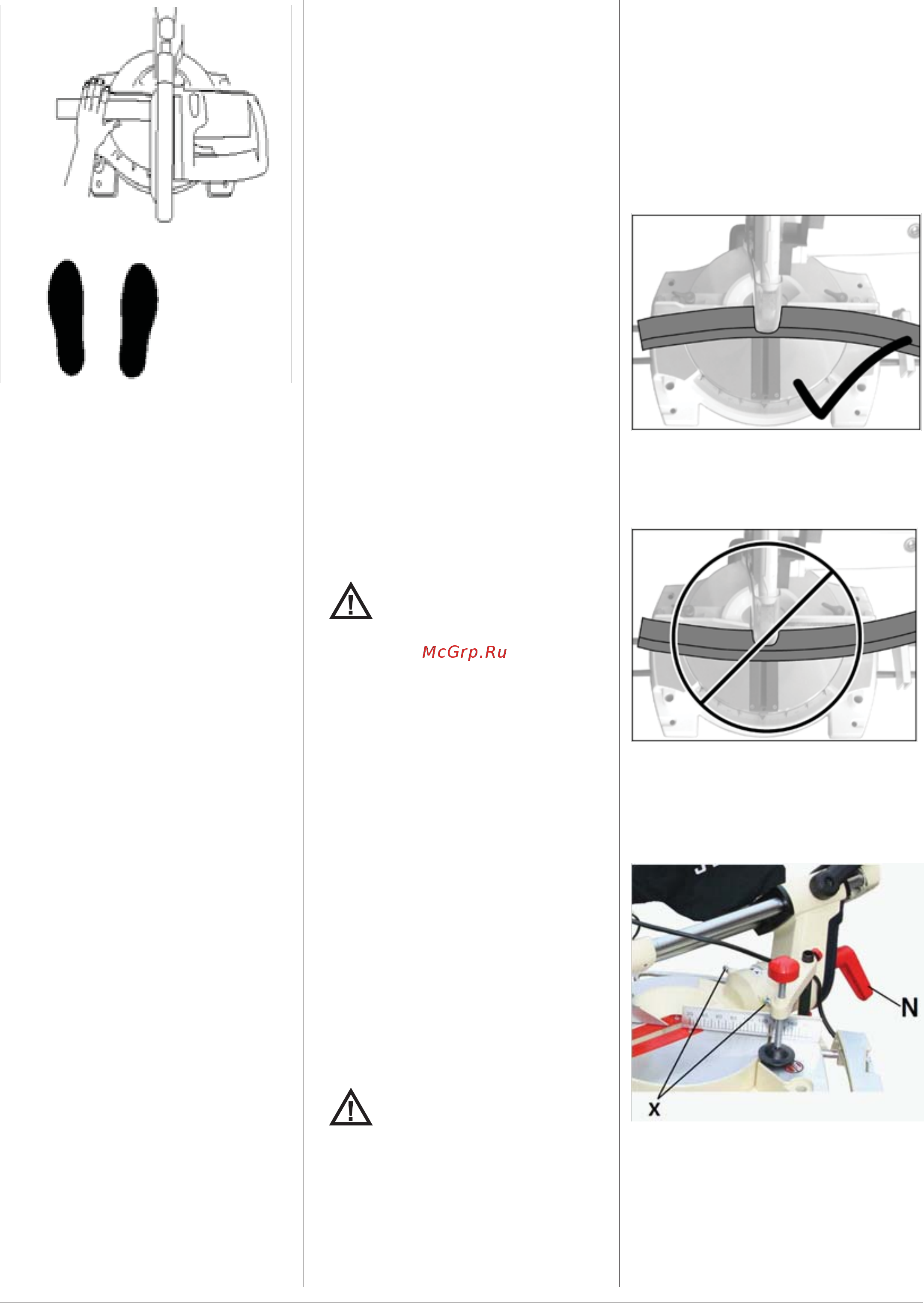

17Қазақша Шеткі жақтары тікенді ара JSMS-8L17
Сур. 4
• Дене жарақатын алмас үшін бетіңіз
бен денеңізді аралау дискісінің бір
жағынан, дайындама қиқимдары ша-
шылатын аймақтан алыс ұстаңыз.
• Қол мен қол шынтағын аралау
аймағының үстіне, жанына қоюға
болмайды.
• Станокқа қол жеткізе алатындай орын-
да тұруға тырыспаңыз, дұрыс мықты
жерге тұрыңыз.
• Қысқа дайындамаларды кесуге тыйым
салынады.
• Сіз қысқа
дайындаманы дұрыс ұстап
тұра алмайсыз.
Дайындаманы бекіту:
• Ұзын дайындаманы кескен кез-
де аунақшалы тірек бағаналарды
қолданыңыз.
• Аралау барысында дайындама
қысқыш арқылы тірекке жапсырылуы
керек.
• Бекітілмеген дайындаманы аралауға
тыйым салынады.
• Ойықшаларды өңдгенде сақ болыңыз.
Жұмыс бойынша тапсырмалар:
• Міндетті түрде қауіпсіздік
нұсқаулығымен танысып, осы
ережелерді сақтаңыз.
• Араның көлбеу бұрышы мен бұрылу
бұрышын сəйкесінше бекітіңіз.
• Станокты электр желісіне қосыңыз
(ашаны розеткаға жалғаңыз).
• Аралауды бастамас бұрын аралау
дискісінің қорғаныс қабы өз орнында
екеніне көз жеткізіңіз.
• Ара тұтқа саптың ішкі жағындағы
тетікті басу арқылы іске қосылады. (В,
сур. 2)
•
Аралау дискісі дайындаманы кеспес
бұрын ең үлкен айналыс мөлшерін алу
керек.
• Орын ауыстырмай аралау (күймеше
бұғатталған).
• Бекіткішті бір жаққа қарай (Р, сур.
1) жылжытып, тұтқаның көмегімен
жайлап жəне ақырындап кескіш басты
басыңыз.
• Аралап болған соң аралау бөлігін өз
орнына қайта келтіріңіз.
Орнын ауыстырып аралау
• Енді дайындамаларды аралау үшін
күймешенің орнын ауыстыру керек.
• Күймешенің орнын ауыстыру бекіткішін
босатыңыз (L, сур. 1).
• Аралау бөлігін өзіңізге тартыңыз.
• Бекіткішті бір жаққа қарай (Р, сур.
2) жылжытып, тұтқаның көмегімен
жайлап жəне ақырындап кескіш басты
басыңыз.
• Аралау бөлігін асықпай ақырындап
алдыға жылжытып, аралауды
аяқтаңыз.
• Қозғалтқышты тоқтату үшін тетікті
басыңыз.
• Аралап
болған соң аралау бөлігін өз
орнына қайта келтіріңіз.
Назар аударыңыз!
• Əр аралау операциясының алдында
аралау дискісінің жағдайын тексеру
қажет.
• Тек қана ақауы жоқ өткір дискімен
жұмыс істеңіз.
• Өңделетін материалға сəйкес аралау
дискісін таңдаңыз.
• Дайындама бекіткішін қолданыңыз (Е,
сур. 1)
• Дөңгелек дайындамаларды олар-
ды аралау кезінде айналып кетуден
сақтау үшін бекітіңіз.
• Ойықшаларды өңдеу кезінде абай
болыңыз.
Лазерлік таңбалау:
• Лазерлік нұсқағыш дайындамадағы
араланатын сызықты дəл көрсетуге
мүмкіндік береді.
• Қажет болған жағдайда оны қосуға не
сөндіріп қоюға болады. (A, сур. 2).
Назар аударыңыз!
• Жарық көрсеткішінің классы – 2!
Көзіңізге сəуленің тікелей түспеуін
қадағалаңыз.
• Тікелей лазердің сəулесіне қарамаңыз.
• Сəулені адамдарға не жануарларға
бағыттамаңыз.
• Жарық қайтарғыш қабылеті жоғары
материалдарда лазерлік таңбалауды
қолданбаңыз. Шағылысқан сауле де
қауіпті.
Майыстырылған
дайындамаларды аралау.
• Қисық немесе майысқан дайында-
малар аралау нүктесі дайындамаға
арналған тірекке тіреліп тұратындай
етіп орнатылуы керек. (сур. 5).
Сур. 5
• Төмендегі операция əлеуетті қауіпті
(сур. 6).
Сур. 6
Көлбеу бойымен аралау:
• Көлбеу бұрышын 0°- 45° белгілеуге
болады.
Сур. 7
• Станоктың артқы жағындағы бекітуші
тұтқаны (N, сур. 7) сəл босату керек.
• Көлбеу шкаласының қажетті
бұрышына жетпейінше кескіш басты
сол жаққа иіңіз.
• Араламас бұрын кескіш басты
