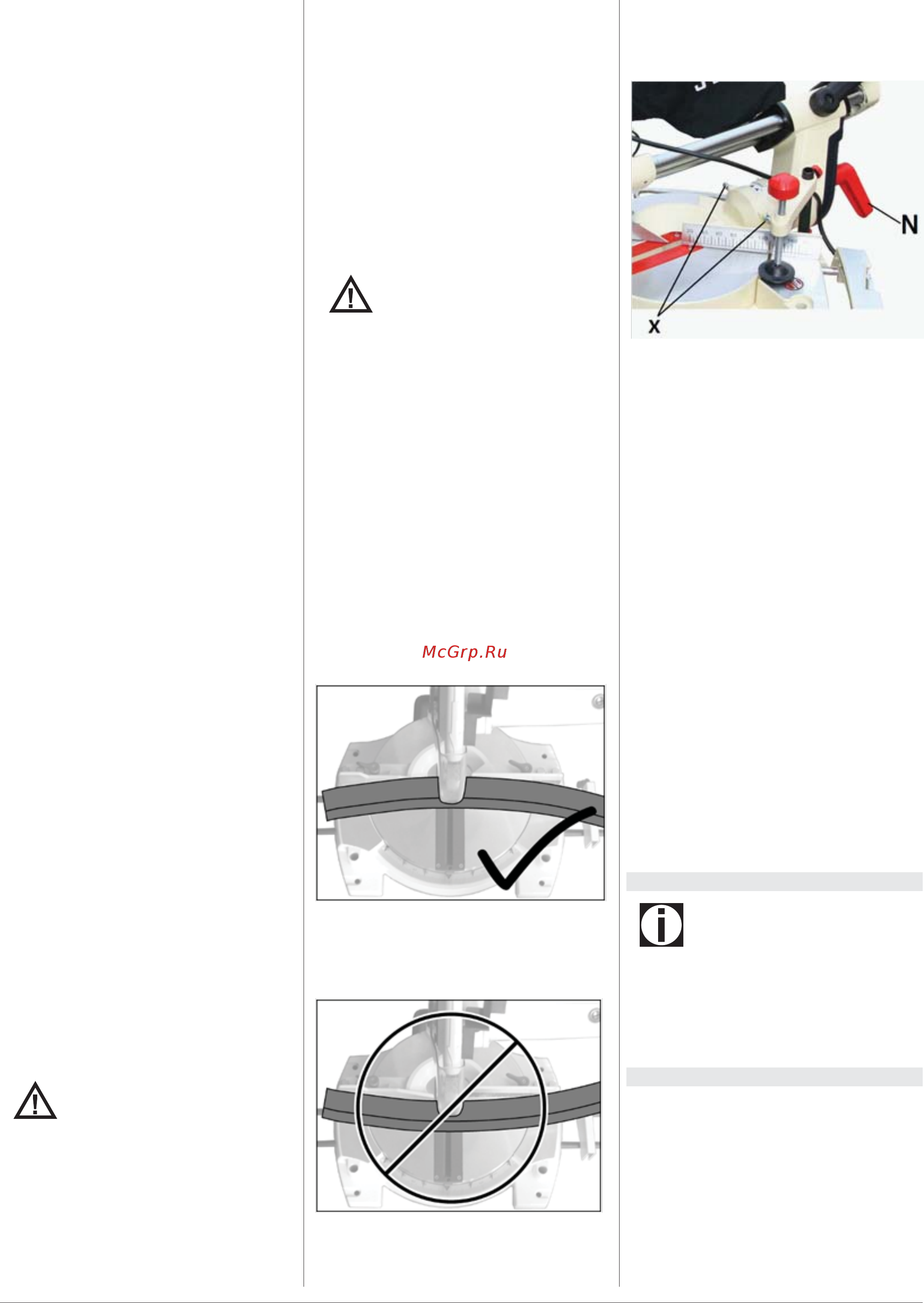

11 Торцювально-вусорізна пилка JSMS-8LУкраїнська 11
Кріплення заготовки:
• Використовуйте підпорні роликові
підпори при пилянні довгих заготовок.
• У процесі пиляння заготовка повинна
бути притиснута до упору притиском
заготовки.
• Забороняється пиляти незакріплену
заготовку.
• Будьте обережні при обробці пазів.
Вказівки по роботі:
• Обов`язково ознайомтеся із
інструкцією з безпеки та дотримуйтесь
цих положень.
• Встановіть кут повороту та кут нахилу
пилки так, як необхідно.
• Підключіть верстат до електромережі
(вставте вилку у розетку).
• Перед початком пиляння переконай-
теся, що захисний кожух пиляльного
диску знаходиться на своєму місці.
• Пилка вмикається натисканням на
перемикач
на внутрішньому боці руко-
ятки (В, Рис. 2).
• Перед початком розпилу заготовки
пиляльний диск повинен набрати мак-
симальну кількість обертів.
• Пиляння без пересування (каретка
заблокована).
• Пересуньте затиск (Р, Рис. 1) у бік та
за допомогою ручки повільно натисніть
на пиляльну частину униз.
• Після пиляння пиляльну частину
необхідно обережно повернути у
вихідне положення.
Пиляння з пересуванням
• Для пиляння широких заготовок
необхідне пересування каретки.
• Послабте фіксатор пересування карет-
ки (L, Рис. 1).
• Потягніть на себе пиляльну частину.
• Пересуньте фіксатор (Р, Рис 2) убік
та за допомогою ручки, повільно
натисніть на пиляльну частину униз.
• Повільно пересувайте пиляльну части-
ну уперед та закінчіть розпилювання.
• Відпустіть перемикач, аби зупинити
двигун.
•
Після пиляння пиляльну частину
необхідно обережно повернути у
вихідне положення.
Увага!
• Необхідно перевіряти стан пиляль-
ного диску перед кожною операцією
пиляння.
• Працюйте тільки з гострим диском без
дефектів та вад.
• Обирайте пиляльний диск у
відповідності з матеріалом, який
обробляєте.
• Використовуйте притиск заготовки (Е,
Рис 1).
• Закріплюйте круглі заготовки, аби
запобігти їх провертанню під тиском
пиляння.
• Будьте обережні під час обробки
пазів.
Лазерна розмітка:
• Лазерний покажчик дозволяє точно
визначити лінію розпилу на заготовці.
• За бажанням його можна вмикати та
вимикати (А, Рис. 2).
Увага!
• Світловий покажчик класу 2, слідкуйте,
аби очі не попадали під прямий вплив
променя.
• Не дивіться безпосередньо на сам
промінь лазеру.
• Не спрямовуйте промінь на людей або
тварин.
• Не використовуйте лазерну розмітку
на матеріалах з високою світло
відбивною здатністю. Відображений
промінь також небезпечний.
Пиляння вигнутих заготовок:
• Криві та зігнуті заготовки повинні бути
встановлені так, аби точка розпилу за-
готовки упиралася в упор для заготов-
ки (Рис. 5).
Рис. 5
• Операція нижче – потенційно небез-
печна (Рис. 6).
Рис. 6
Пиляння під нахилом:
• Кут нахилу можна встановлювати на
0°- 45°.
Рис. 7
• Фіксуючу ручку (N, Рис. 7) на задній
частині верстата необхідно послабити.
• Нахиліть пиляльну частину вліво, доки
не досягнете потрібного кута на шкалі
нахилу.
• Заблокуйте пиляльну частину
фіксуючою ручкою перед початком
пиляння.
Розпил під кутом:
• Кут повороту можна налаштувати на
-46° - +46°.
• Треба послабити дві фіксуючі ручки
столу.
• Поверніть пиляльну частину на
потрібний кут у відповідності з показ-
никами вимірювальної шкали столу.
• Затягніть фіксуючі ручки столу
Комбінований розпил під кутом
• Оберіть необхідне положення
пиляльної частини та упору заготовки
для комбінованого розпилу під кутом.
5. Встановлення та налаштування
Примітка
Встановлення та налаштування
дозволяється тільки після
відключення верстата від елек-
троживлення (витягніть вилку із
розетки).
5.1 Заміна пиляльного диску
• Пиляльний диск повинен відповідати
технічним вимогам верстата.
• Перед встановленням перевірте
пиляльний диск на наявність дефектів
(тріщин, зламаних зубів, вм`ятин).
Не використовуйте пиляльні диски з
дефектами.
• Зуб`я пиляльного диску повинні
розміщуватися у напрямку розпилу
(униз).
