Jet JSMS-8L (10000831M) [16/28] Шетімен кесетін араның сипаттамасы

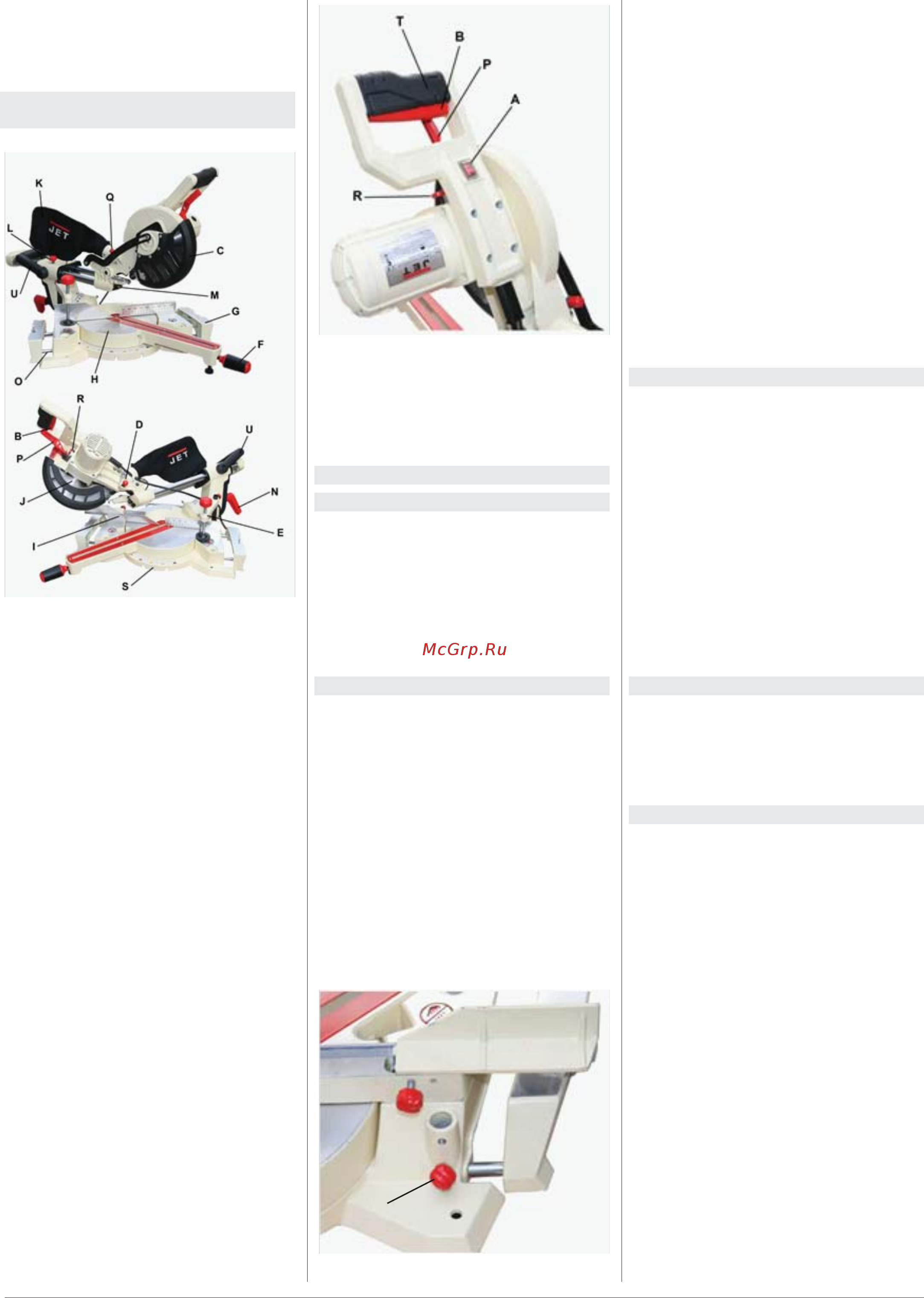

![Jet JSMS-8L 230В 10000831M [16/28] Шетімен кесетін араның сипаттамасы](/views2/1202385/page16/bg10.png)
16Шеткі жақтары тікенді ара JSMS-8L Қазақша16
1 - Кілт 13 мм
Құрастыруға арналған құрал сайман
Пайдалану бойынша нұсқаулық
Бөлшектердің тізімі
2.4 Шетімен кесетін араның
сипаттамасы
Сур. 1
B - Қосып сөндіретіні бар тұтқа
C - Аралау дискісінің қорғаныш қабы
D - Аралау бөлігін бекіткіш
Е - Дайындама қысқышы
F - Бұрылудың бекіткіш тұтқасы
G - Ұзындықты шектегіш
H - Жұмыс үстелі
I - Дайындама тірегі
J - Аралау дискісі
K - Шаң жинайтын қап
L - Күймешенің орнын ауыстыруын
бекіткіш
M - Лазерлік нұсқағыш
N - Көлбеудің бекіткіш тұтқасы
O - Үстелдің ұзартқышы
S - Негіздеме
Шаңға арналған қапты орнату
• Қап (К, сур. 1) шаң жинауға арналған.
Қапты станоктың артқы жағындағы
штуцерге орнатуға болады.
• Шаң жинау үшін штуцерді сондай-ақ
сору құрылғысына орнатуға болады.
Кескіш басты босату
• Ара бекітілген кескіш басымен қоса
жеткізіледі. Араның басын босату
үшін араның басын басып, (D, сур. 1)
бекіткішті алып тастаңыз.
• Араның басы жайлап жоғары
көтеріледі.
• Станокты тасымалдаған кезде араның
басын бекітіп қойған жөн.
3.3 Электр желісіне қосу
• Электр желісіне қосу жəне кез-келген
ұзартқыштар келесі ережелерге сай
келетін болуы керек:
• Желінің кернеуі құрылғы
тақтайшасындағы талаптарға сай
болуы шарт.
• Ерігіш сақтандырғыштарды 10 А ға
қосу керек.
• Тек H07RN-F маркалы желілік сымды
қолданыңыз.
• Электр желісіне қосу жəне жөндеу
жұмыстарын жүргізу тек білікті элек-
трик мамандарға ғана рұқсат етіледі.
3.4 Іске қосу
• Станокты іске қосу үшін тұтқаның
тетігін басу керек.
• Араны тоқтату үшін тетікті босату
керек.
4. Станокта жұмыс істеу
Дұрыс жұмыс жағдайы:
• Станокқа қарама-қарсы аралау
бағытында тұрған жөн.(4 сурет).
Сур. 2
A - Лазердің қосып сөндіргіші (ҚОС/
СӨНД.)
P - Бұғаттаудан босататын тетігі
T - Аралау тереңдігін баптау
R - Шпиндельді бұғаттау тетігі
3. Тасымалдау жəне іске қосу
3.1 Тасымалдау жəне орнату
• Станок жабық тұрғынжайда жұмыс
істеуге арналған. Оны тегіс көлденең
бетке орнату керек. Қажет болған
жағдайда станокты бұрандамалармен
сүйенішке бекітуге болады.
• Қаптама қолайлығы үшін станок
бөлшектенген.
3.2 Құрастыру
• Тасымалдау кезінде қаптамадан
алу кезінде зақымданған жері болса
бұл туралы жеткізіп берушіге же-
дел хабарлаңыз. Станокта жумыс
істемеңіз!
• Қаптамадан экологиялық тəсілмен
құтылыңыз.
• Каррозияға қарсы құралмен,
тазартқыш заттармен өңделген барлық
беттерді тазартыңыз.
Үстелдің ұзартқышын орнату
• Үстелдің ұзартылған бөлігін (G) орнын-
да винттермен (T, сур. 3) бекітіңіз.
G
T
Сур. 3
