Jet JSMS-8L (10000831M) [4/28] Комплект поставки

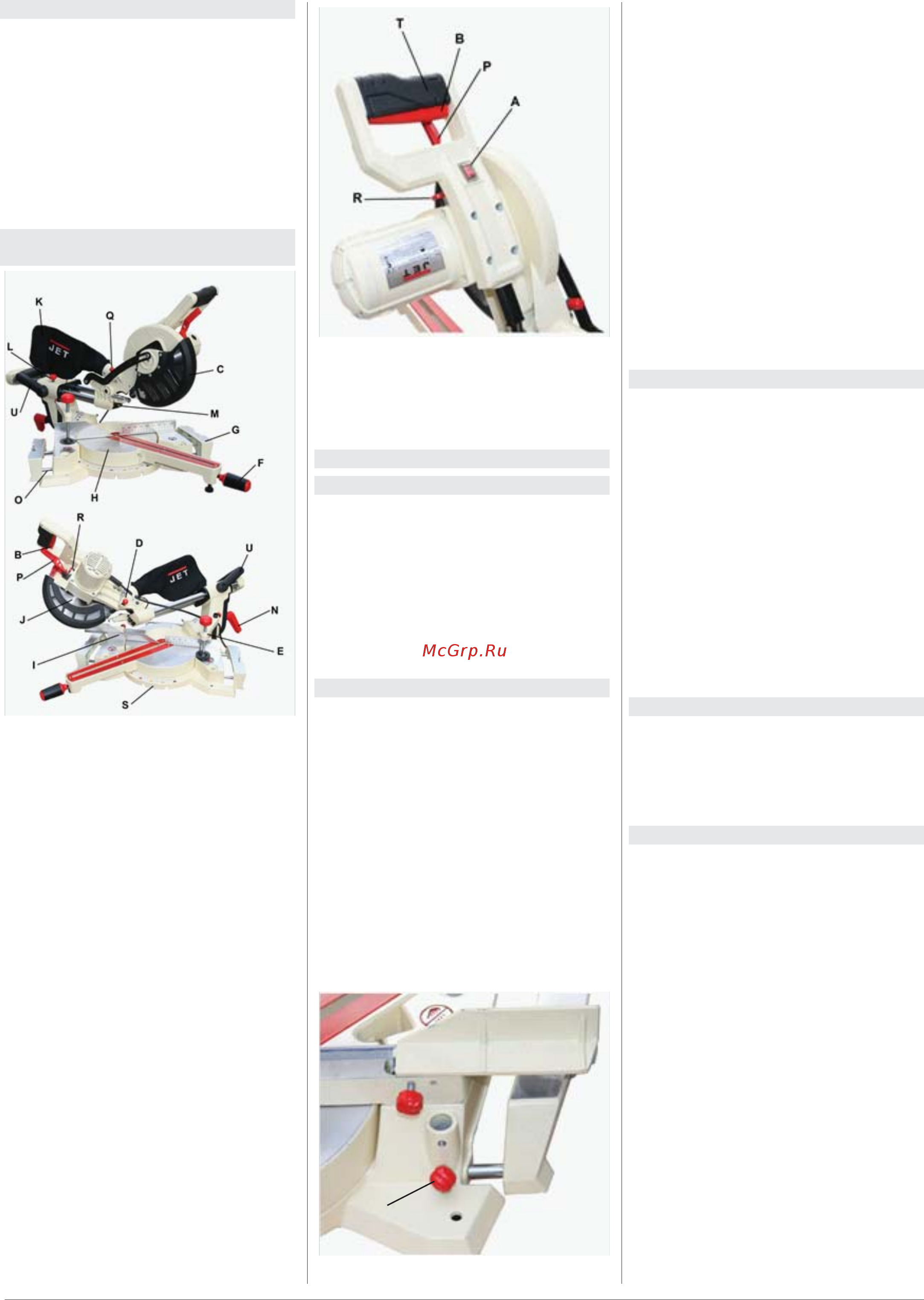

![Jet JSMS-8L (10000831M) [4/28] Комплект поставки](/views2/1202385/page4/bg4.png)
4 РусскийТорцовочно-усовочная пила JSMS-8L
2.3 Комплект поставки
1 Торцовочно-усовочная пила
2 Удлинение стола
1 Прижим заготовок
1 Мешок для сбора пыли
1 Пильный диск 24 зуба
1 Шкала измерения длины
1 Ключ 13 мм
Инструмент
Инструкция по эксплуатации
Перечень деталей
2.4 Описание торцовочно-
усовочной пилы
Рис. 1
B - Ручка с переключателем
C - Защитный кожух пильного диска
D - Фиксатор пильной части
E - Прижим заготовки
F - Фиксирующая ручка поворота
G - Ограничитель длины
H - Рабочий стол
I - Упор заготовки
J - Пильный диск
K - Мешок для пыли
L - Фиксатор перемещения каретки.
M - Лазерный указатель
N - Фиксирующая ручка наклона
O - Удлинение стола
S - Основание
Установка мешка для сбора пыли
• Мешок (К, Рис. 1) предназначен для
сбора пыли. Мешок можно присоеди-
нить на штуцер в задней части станка.
• Для сбора пыли штуцер также можно
подключить к вытяжной установке.
Разблокировка пильной части
• Пила поставляется с зафиксирован-
ной пильной частью. Чтобы разбло-
кировать, вытяните фиксатор (D, Рис.
1), при этом нажав на саму пильную
часть.
• Пильная часть медленно поднимется
вверх.
• При транспортировке станка пильную
часть пилы следует зафиксировать.
3.3 Подключение к электросети
• Электроподключение и любые удли-
нители должны отвечать требованиям
действующих предписаний.
• Напряжение сети должно соответ-
ствовать требованиям таблички на
оборудовании.
• Необходимо подключить плавкие
предохранители на 10 А.
• Используйте сетевой шнур только с
маркировкой H05VV-F.
• Подключение к электросети и ремонт
электрооборудования разрешается
проводить только квалифицирован-
ным электрикам.
3.4 Запуск
• Запуск станка осуществляется нажати-
ем на переключатель на ручке.
• Остановка пилы происходит при от-
пускании переключателя.
4. Работа на станке
Правильное рабочее положение:
• Следует стоять напротив станка по
направлению пиления (рис. 4).
Рис. 2
A - Переключатель лазера ВКЛ/ВЫКЛ
P - Кнопка разблокировки
T - Настройка глубины распила
R - Кнопка блокировки шпинделя
3. Транспортировка и запуск
3.1 Транспортировка и установка
• Станок сконструирован для работы в
закрытом помещении. Его необходимо
установить на ровную горизонталь-
ную поверхность. При необходимости
станок можно прикрутить болтами к
опоре.
• Для удобства упаковки санок частично
разобран.
3.2 Сборка
• При обнаружении повреждений при
распаковке вследствие транспорти-
ровки, немедленно сообщите об этом
поставщику. Не работайте на станке!
• Избавьтесь от упаковки наиболее
бережным к окружающей среде спо-
собом.
• Почистите все поверхности, обрабо-
танные антикоррозионным средством,
слабым растворителем.
Установка удлинения стола
• Винтами (T, Рис. 3) зафиксируйте
удлинение стола ( G) на месте.
G
T
Рис. 3
