6 РусскийТорцовочно-усовочная пила JSMS-8L

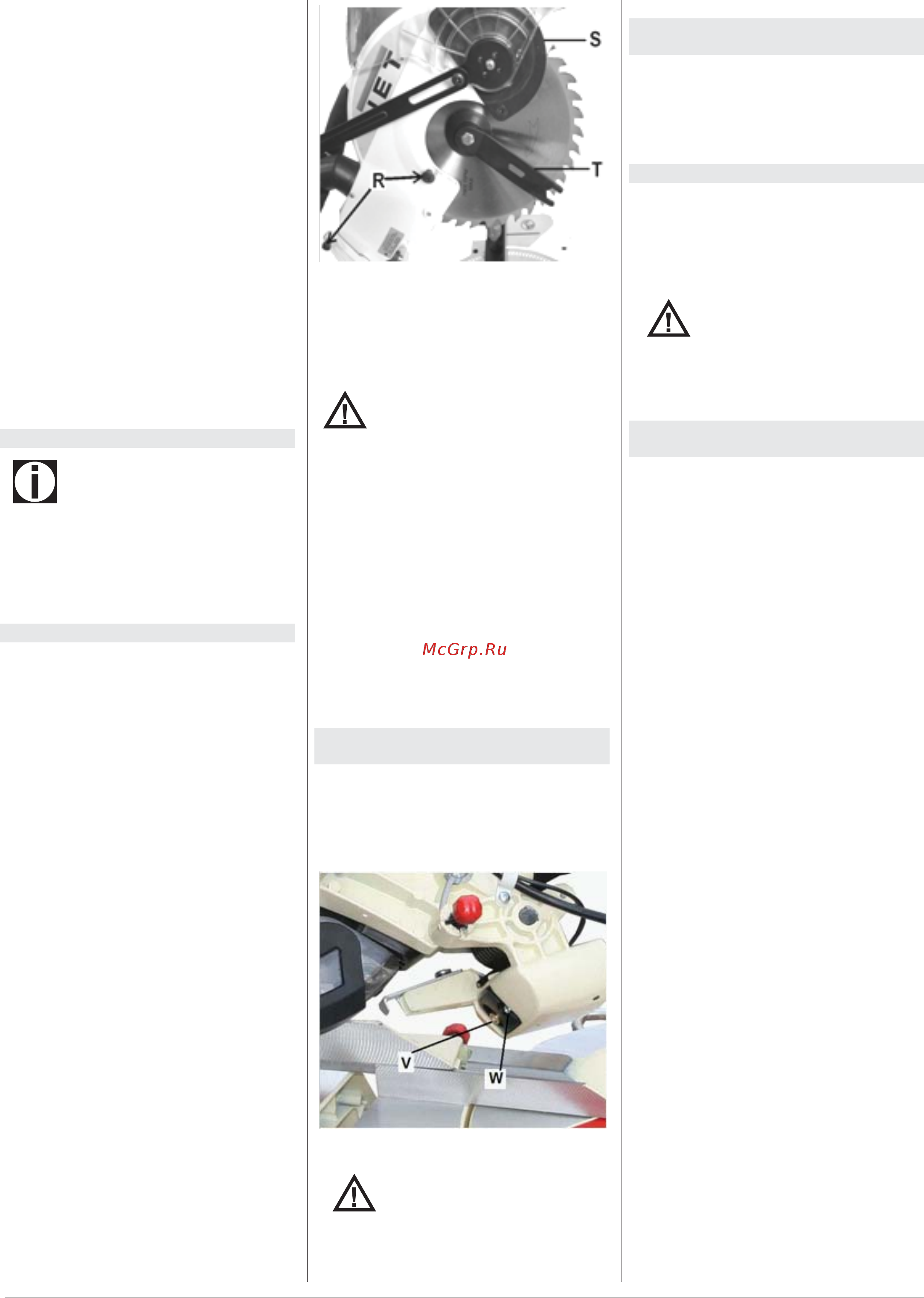

Рис. 8
• Нажмите на блокирующую кнопку
фланца пилы (R, Рис. 3) и ослабьте
крепежный винт пильного диска при
помощи ключа в комплекте (Т).
Внимание: левая резьба!
• Снимите внешний крепежный фланец.
• Замените пильный диск (J, Рис. 1).
• Зубья пилы должны быть направлены
в ту же сторону, что и стрелка на за-
щитном кожухе.
• Перед установкой нового пильного
диска фланцы следует почистить.
• Установите внешний крепежный фла-
нец на место и затяните крепежный
винт.
• Установите на место пластиковый
защитный
кожух и затяните два винта
(R, Рис. 8).
5.2 Настройка лазерного
указателя
• Лазерный указатель (V, Рис. 9) необхо-
димо настроить таким образом, чтобы
луч совместился с линией распила.
• Используйте винт (W) для настройки.
Рис. 9
Внимание!
• Класс лазерного прибора – 2, не под-
вергайте глаза прямому воздействую
луча.
не достигните нужного угла на шкале
наклона.
• Заблокируйте пильную часть фиксиру-
ющей ручкой перед началом пиления.
Распил под углом:
• Угол поворота можно настроить на
-45° - +45°.
• Нужно ослабить две фиксирующие
ручки стола.
• Поверните пильную часть на нужный
угол в соответствии с показателями
измерительной шкалы стола.
• Затяните фиксирующие ручки стола.
Комбинированный распил под
углом
• Выберите необходимое положение
пильной части и упора заготовки для
комбинированного распила под углом.
5. Установка и настройка
Примечание
Установка и настройка
разрешается только после
отключения станка от
электропитания (выньте вилку из
розетки).
5.1 Замена пильного диска
• Пильный диск должен соответствовать
техническим требованиям станка.
• Перед установкой проверьте пильный
диск на наличие дефектов (трещин,
сломанных зубьев, вмятин). Не ис-
пользуйте пильные диски с дефекта-
ми.
• Зубья пильного диска должны рас-
полагаться по направлению распила
(вниз).
• Всегда надевайте подходящие перчат-
ки, когда берете в руки пильный диск.
• Пильный диск можно менять только
при отключенном от сети станке (вынь-
те вилку из розетки)!
• Снимите защитный кожух пилы (S,
Рис. 8), отвинтив два винта (R) сбоку и
отстегнув защитный кожух (S).
5.3 Настройка ограничителя
поворота
• Ограничитель поворота 90°- 45° на-
строен на заводе-изготовителе.
• Поменять настройки ограничителя
можно с помощью винта (X ,Рис. 7).
5.4 Настройка глубины пропила
• Глубина пропила может быть установ-
лена с помощью винта (Q, Рис. 1)
• Это позволяет производить пиление
на половину при обработке с переме-
щением каретки.
Внимание!
После каждой настройки, перед тем
как включить станок, проверьте сво-
бодное вращение пильного диска.
6. Техническое обслуживание и
проверка
Общее указание:
• Техническое обслуживание, чистка и
ремонт разрешается только полно-
стью отключенного от электросети
станка (выдерните вилку из розетки).
• Ремонт и техническое обслуживание
электрической части разрешается про-
водить только квалифицированному
электрику.
• Ремонт лазерного прибора разреша-
ется только специалисту в данной
области.
• Ежедневно проверяйте работу устрой-
ства отвода пыли
• Все защитные
и предохранительные
устройства должны быть установлены
на место сразу же после проведенной
чистки, ремонта и гарантийного обслу-
живания.
• Поврежденные защитные приспосо-
бления следует заменять немедленно.
• Замените вкладыш стола при износе.
Чистка:
• Регулярно производите чистку станка.
• Регулярно производите чистку корпуса
пилы мягкой тканью, предпочтительно
после каждого использования.
• Содержите вентиляционные прорези
в чистоте.
• Если грязь не отходит, используйте
мягкую ткань, смоченную в мыльной
воде.
• Никогда не используйте растворите-
ли такие, как бензин, спирт, раствор
хлорки и т.д. Эти растворители могут
повредить пластиковые детали.
Щетки двигателя:
