![MSI 870S-G46 [116/146] Русский](/img/pdf.png)
MSI 870S-G46 [116/146] Русский
![MSI 870S-G46 [116/146] Русский](/views2/1208812/page116/bg74.png)
Ru-4 Ru-5
MS-7599 Системная плата
Русский
Ru-4 Ru-5
MS-7599 Системная плата
Русский
JPWR2, Ru-11

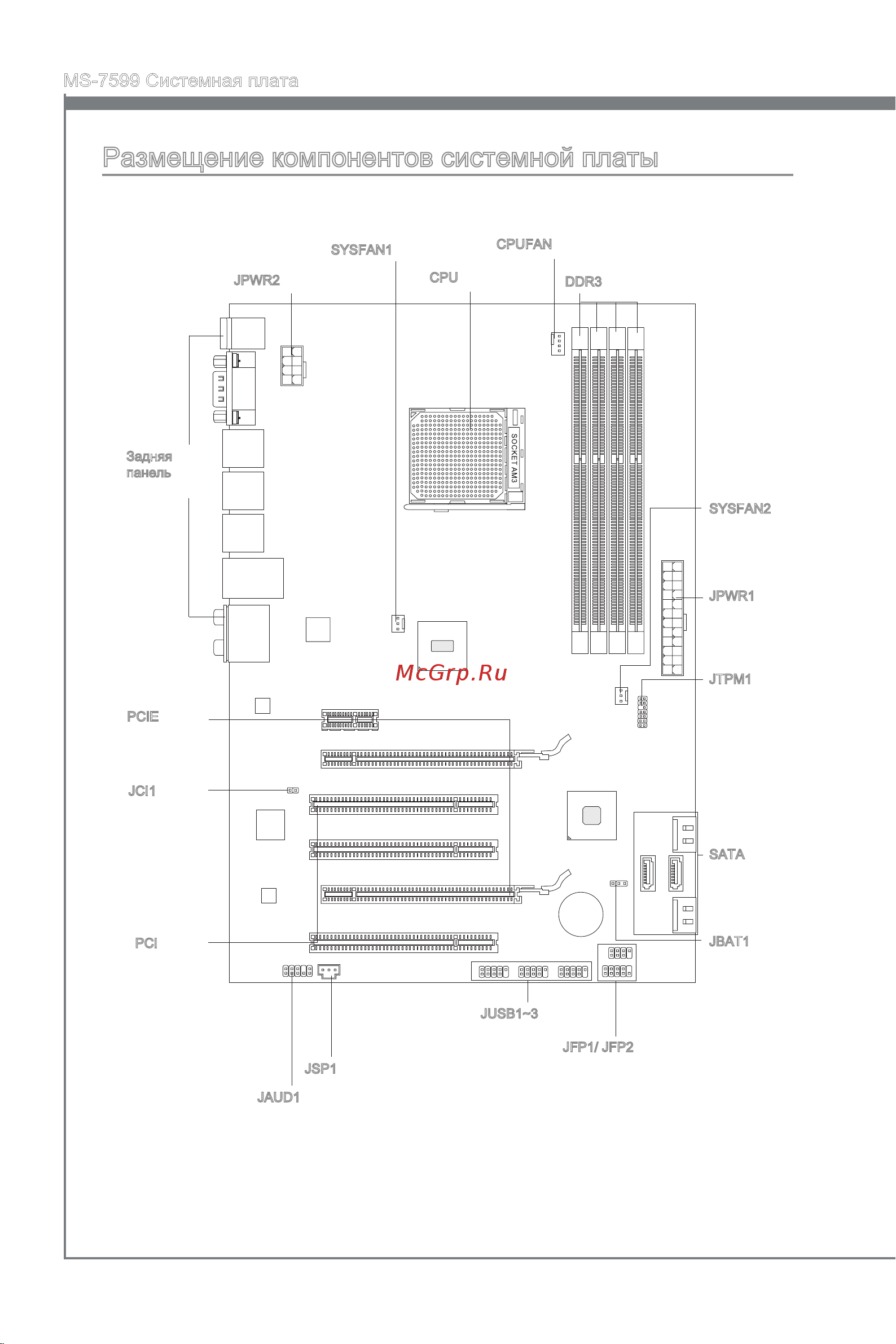

Размещение компонентов системной платы
Задняя
панель,
Ru-12
CPU, Ru-6
CPUFAN, Ru-15
DDR3, Ru-9
JPWR1, Ru-11
JTPM1, Ru-18
SATA, Ru-14
SYSFAN2, Ru-15
JFP1/ JFP2, Ru-16
JUSB1~3, Ru-17
JBAT1, Ru-19
JSP1, Ru-16
PCI, Ru-20
PCIE, Ru-20
JAUD1, Ru-17
JCI1, Ru-14
SYSFAN1, Ru-15
