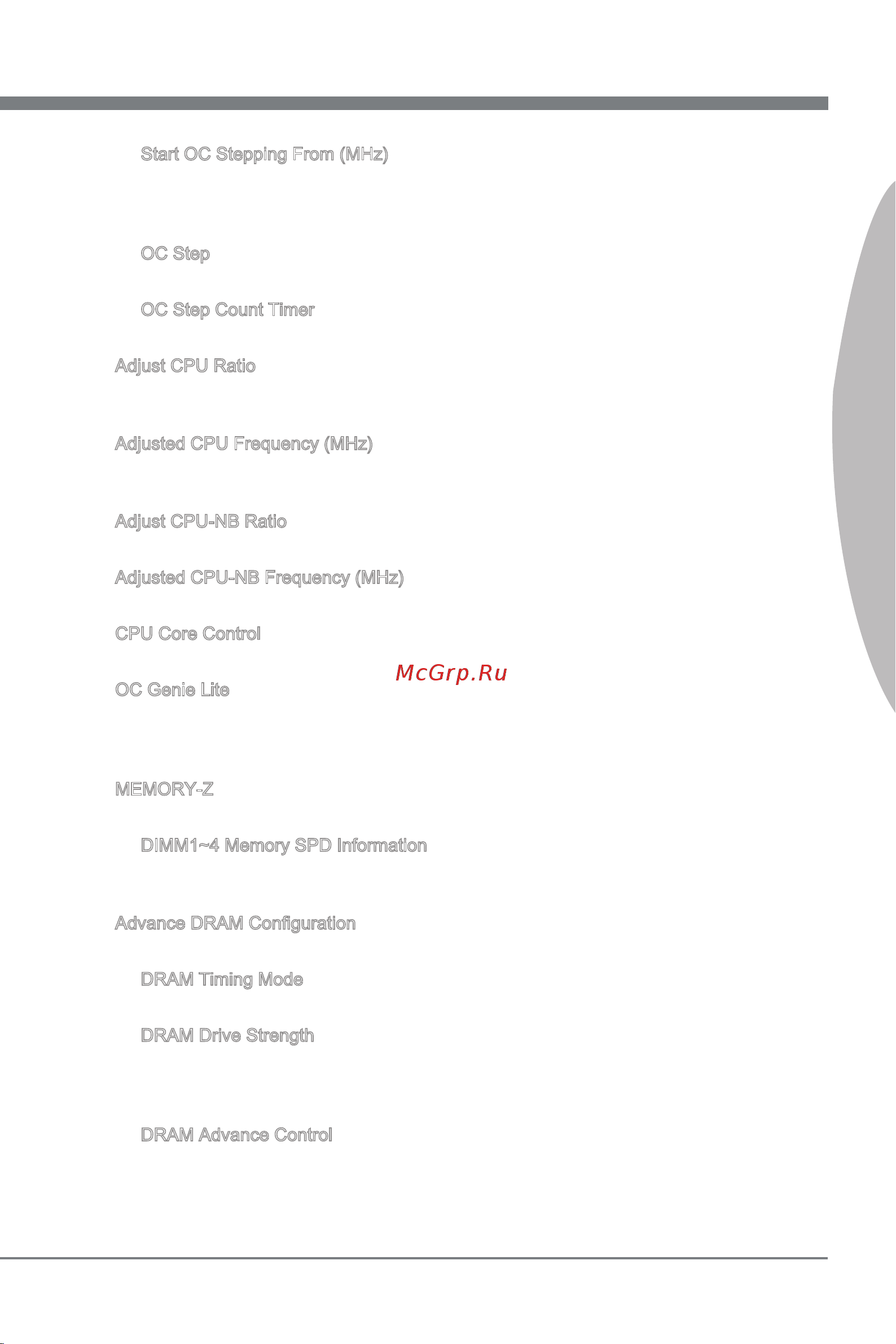

![MSI 870S-G46 [75/146] Deutsch](/views2/1208812/page75/bg4b.png)
MS-7599 Mainboard
Deutsch
De-31
MS-7599 Mainboard
Deutsch
Start OC Stepping From (MHz)
Hier kann den Angangs-FSB-Takt angeben. Das system bootet mit dem Angangs-
FSB-Takt, und übertakt vom Angangs-FSB-Takt zu eingestellten FSB-Takt, die im
“Adjust CPU FSB Frequency (MHz)” Schritt für Schritt einsetzen.
OC Step
Stellt wieviele Schritte für das niedrige FSB-Takt Übertaktung ein.
OC Step Count Timer
Stellt die Puerzeit für jeden Schritt ein.
Adjust CPU Ratio
Hier können Sie die CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur benut-
zen, wenn der Prozessor die Funktion unterstützt.
Adjusted CPU Frequency (MHz)
Zeigt die verstellte Frequenz der CPU (FSB x Ratio). Nur Anzeige – keine Änderung
möglich.
Adjust CPU-NB Ratio
Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angeben.
Adjusted CPU-NB Frequency (MHz)
Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige.
CPU Core Control
Gesteuert werden dei Anzahl der CPU-Kerne.
OC Genie Lite
Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und
automatish zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, kön-
nen Sie bei niedriger FSB-Takt für erfolgreiche Übertaktung versuchen.
MEMORY-Z
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
DIMM1~4 Memory SPD Information
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Unter-
menü zeigt die Information des installierten Speichers an.
Advance DRAM Conguration
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
DRAM Timing Mode
Dieses kann alles DRAM Timing automatisch auangen.
DRAM Drive Strength
Hier können Sie die Signalstärke des Speicherdatenbuses beherrschen. Die Erhö-
hung der Antrieb Starke des Speicherbuses kann die Stabilität während der Über-
taktung erhöhen werden.
DRAM Advance Control
Dieses kann alles erweiterten DRAM Timing automatisch auangen.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
