MSI 870S-G46 [12/146] Mainboard specifications
![MSI 870S-G46 [12/146] Mainboard specifications](/views2/1208812/page12/bgc.png)
En-2
MS-7599 Mainboard
English
MS-7599 Mainboard
English

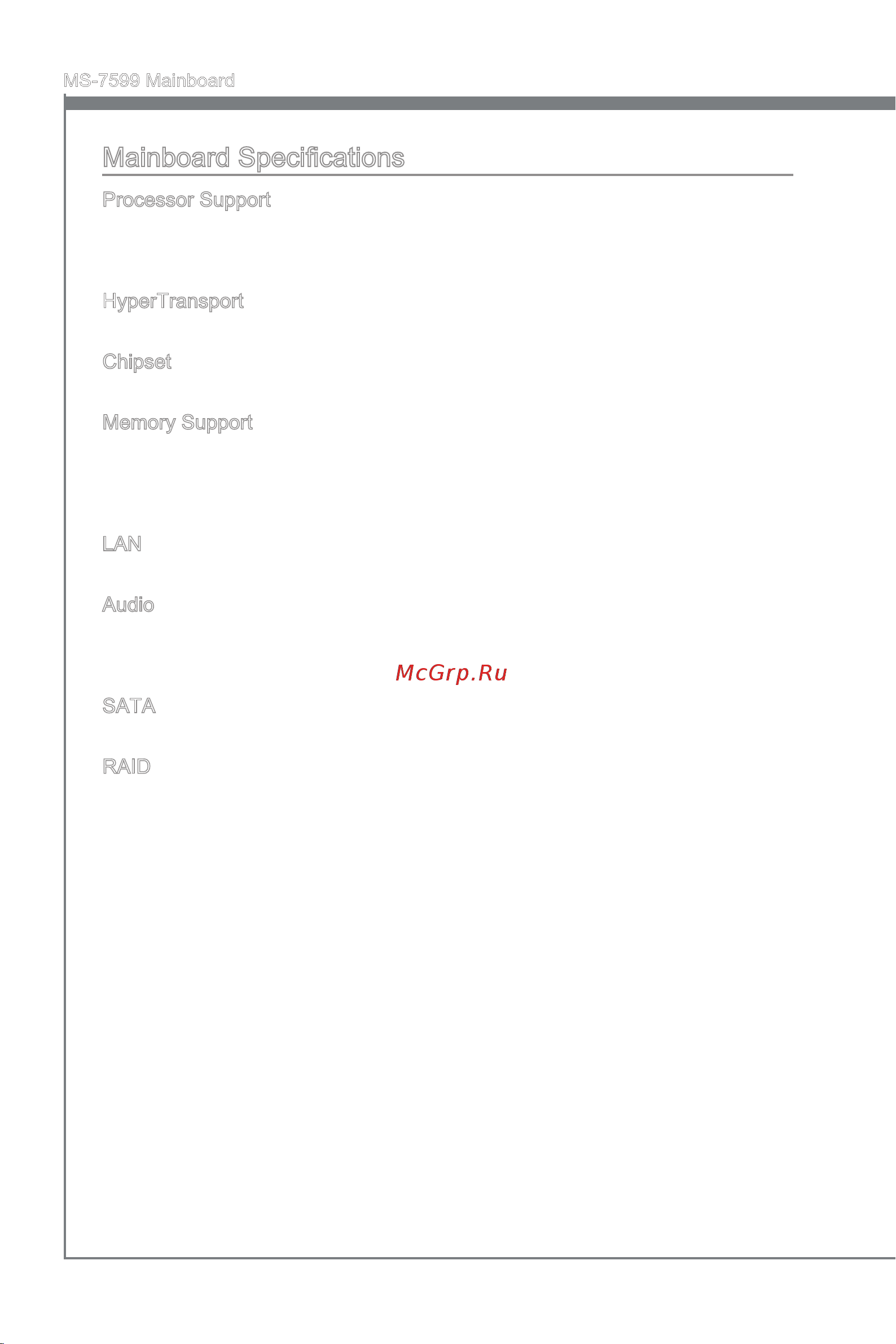

Mainboard Specications
Processor Support
AMD
®
Phenom
TM
II X4/ X3 and Athlon
TM
X4/ X3/ X2 processor in the AM3 package.
(For the latest information about CPU, please visit
http://www.msi.com/service/cpu-support)
HyperTransport
HyperTransport™ 3.0, supports up to 5.2 GT/s
Chipset
AMD
®
870 & AMD
®
SB850
Memory Support
DDR3 1600*(OC)/ 1333/ 1066/ 800 SDRAM (total 32 GB Max)
4 DDR3 DIMMs (240-pin/ 1.5V)
(* OC= overclocking, for more information on compatible components, please visit
http://www.msi.com/service/test-report)
LAN
Supports Gigabit LAN by Realtek
®
RTL8111DL
Audio
Chip integrated by Realtek
®
ALC892
Flexible 8-channels audio with jack sensing
Compliant with Azalia 1.0 Spec
SATA
6 SATA 6Gb/s ports by AMD
®
SB850
RAID
SATA1~6 supports RAID 0/ 1/ / 5/ 10 mode by AMD
®
SB850
■
■
■
■
■
■
■
■
■
■
■
