MS-7599 Mainboard
Deutsch
De-29
MS-7599 Mainboard
Deutsch

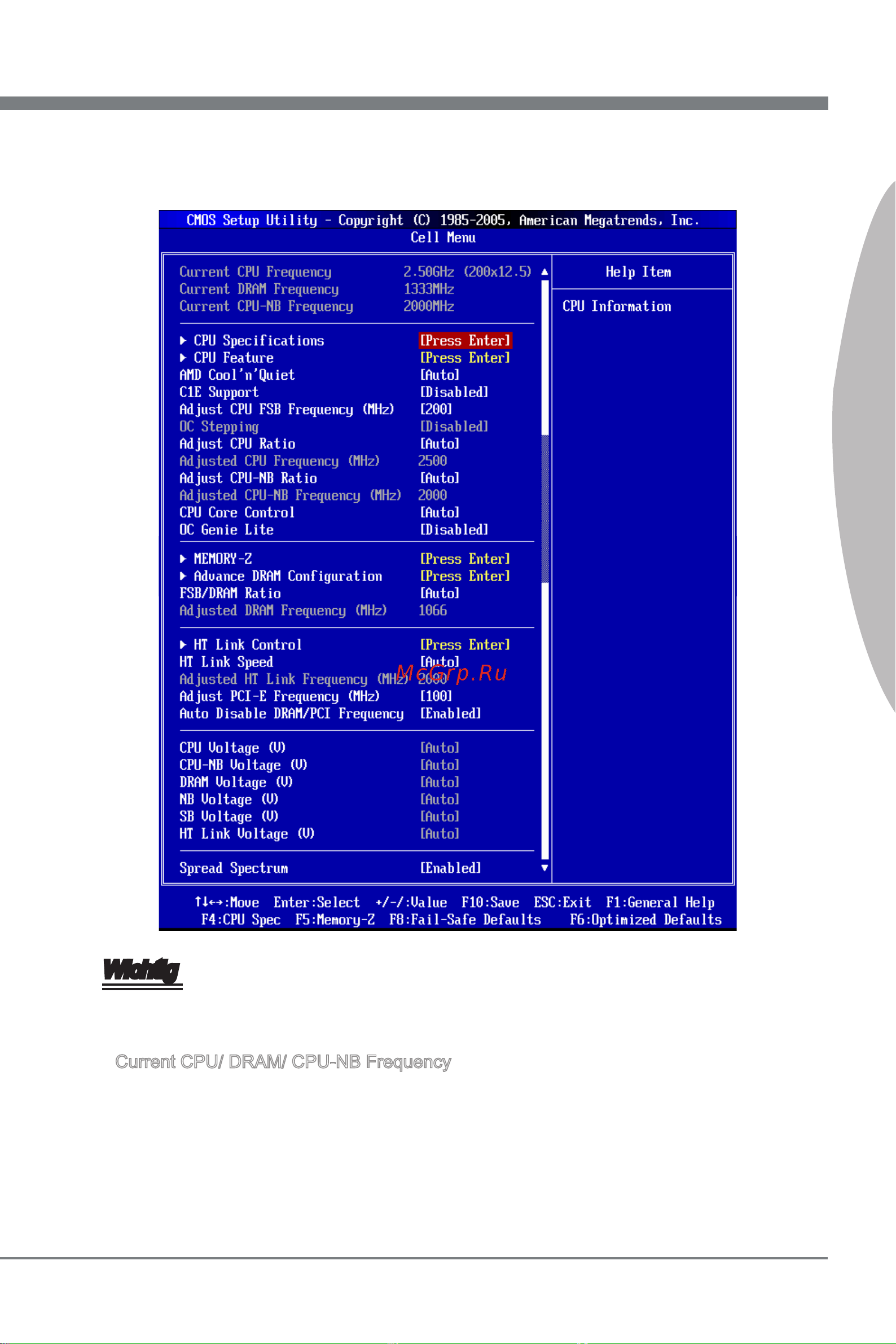

Cell Menu Introduction: Das Menü ist für den weiteren Benutzer, der die Haupt-
platine übertakten mögen.
Wichtig
Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern.
Current CPU/ DRAM/ CPU-NB Frequency
Zeigt den derzeitige Takt der CPU/ des Speichers & die Geschwindigkeit des CPU-NBs.
Nur Anzeige – keine Änderung möglich.
4.
▶
