Ru-14 Ru-15
MS-7599 Системная плата
Русский
Ru-14 Ru-15
MS-7599 Системная плата
Русский

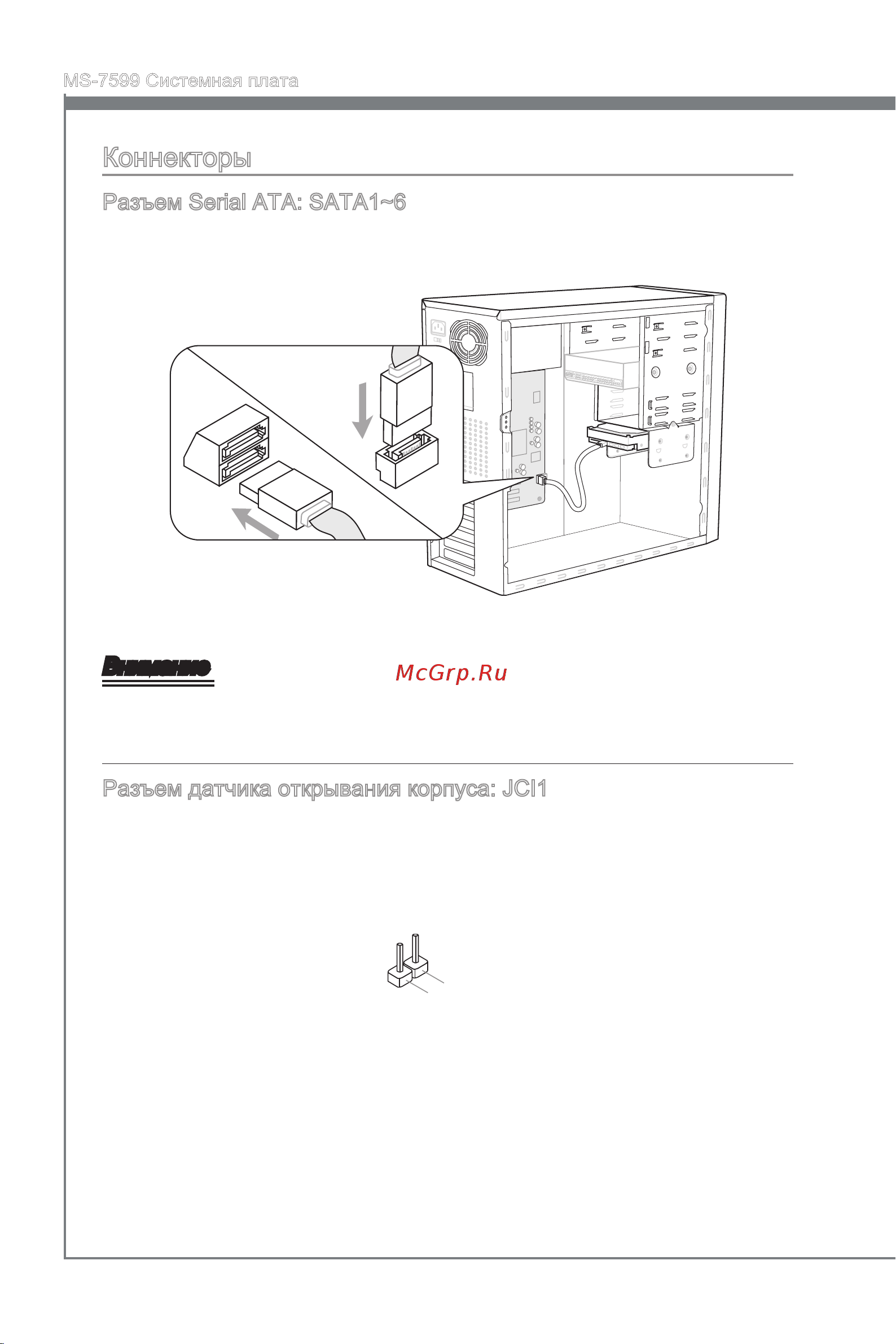

Коннекторы
Разъем Serial ATA: SATA1~6
Данный разъем является высокоскоростным портом интерфейса Serial ATA.
Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.
* Компоненты системной платы в изображении только для справки.
Внимание
Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном случае
могут возникнуть потери данных при передаче.
Разъем датчика открывания корпуса: JCI1
К этому коннектору подключается кабель датчика, установленного в корпусе.
При открывании корпуса его механизм активизируется. Система запоминает это
событие и выдает предупреждение на экран. Предупреждение можно отключить
в настройках BIOS.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d
