Fr-21
Français
Technologie ATI CrossFireX
TM
(Multi-GPU)
ATI CrossFireX
TM
est le plate-forme de jeux de la performance ultimate Multi-GPU.
L’alimentation game-dominating activée, la technologie ATI CrossFireX
TM
active deux
processeurs graphiques discrets pour qu’ils fonctionnent ensemble pour améliorer la
performance de votre système. La technologie ATI CrossFireX vous permet d’élargir
les capacités de votre système graphic. Il vous permet d’escalader le cheval-vapeur
de votre système graphic dont vous avez besoin, supportant deux cartes graphiques
ATI Radeon
TM
HD, en le faisant le plate-forme de jeux le plus évolutif. La carte mère
peut détecter automatiqument le mode CrossFireX
TM
par le logiciel, donc vous n’êtes
par obligé d’activer le CrossFireX
TM
dans le BIOS vous-même. C’est les details de
l’installation du CrossFireX
TM
2-voies.
Installez deux cartes graphics ATI Radeon
TM
HD dans deux emplacements PCIE
x16.

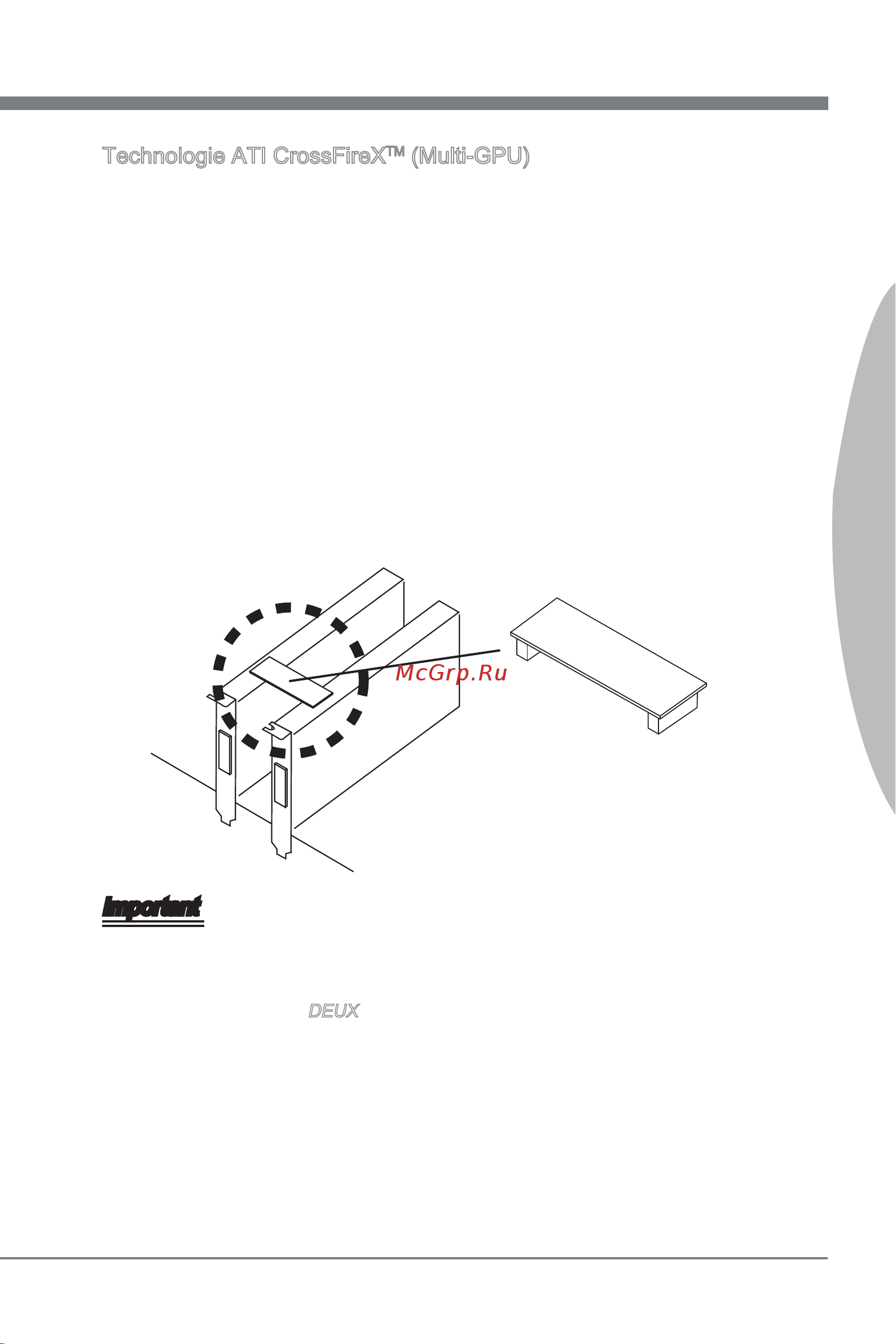

Avec deux cartes installées, il faut un câble de CrossFireX
TM
Video Link pour con-
necter les doigts d’or sur le haut des deux cartes graphiques (référer a l’image
ci-dessous). Veuillez noter que même si vous avez installé deux cartes graphiques,
il n’y a que la sortie du vidéo sur la carte graphique dans le premier PCIE x16 qui
fonctionne. Donc vous n’avez qu’à connecter un moniteur à cette carte graphique.
1.
2.
Important
Les photos de la carte mère montrées ici ne sont que pour une démonstration.
L’apparence de votre carte mère peut varier selon selon le modèle que vous
achetez.
Si vous voulez installer DEUX cartes graphiques pour le mode CrossFireX
TM
, veuillez
vous assurer que:
a. ces deux cartes graphiques sont de même marque et spécications ;
b. ces deux cartes sont installées sur les deux emplacements PCIE x16 qui supporte
jusqu’à la vitesse PCIE x16.
Veuillez vous assurer de metter un fournisseur d’alimentation susante au con-
necteur d’alimentation sur la carte graphique pour assurer une opération stable de
la carte graphique.
Seulement Windows
®
XP avec Service Pack 2 (SP2)& Windows
®
XP Professional x64
Edition & Windows
®
Vista & Windows
®
7 supportent la fonction de CrossFireX
TM
.
•
•
•
•
Câble CrossFireX
TM
Video Link
