De-12
MS-7599 Mainboard
Deutsch
MS-7599 Mainboard
Deutsch

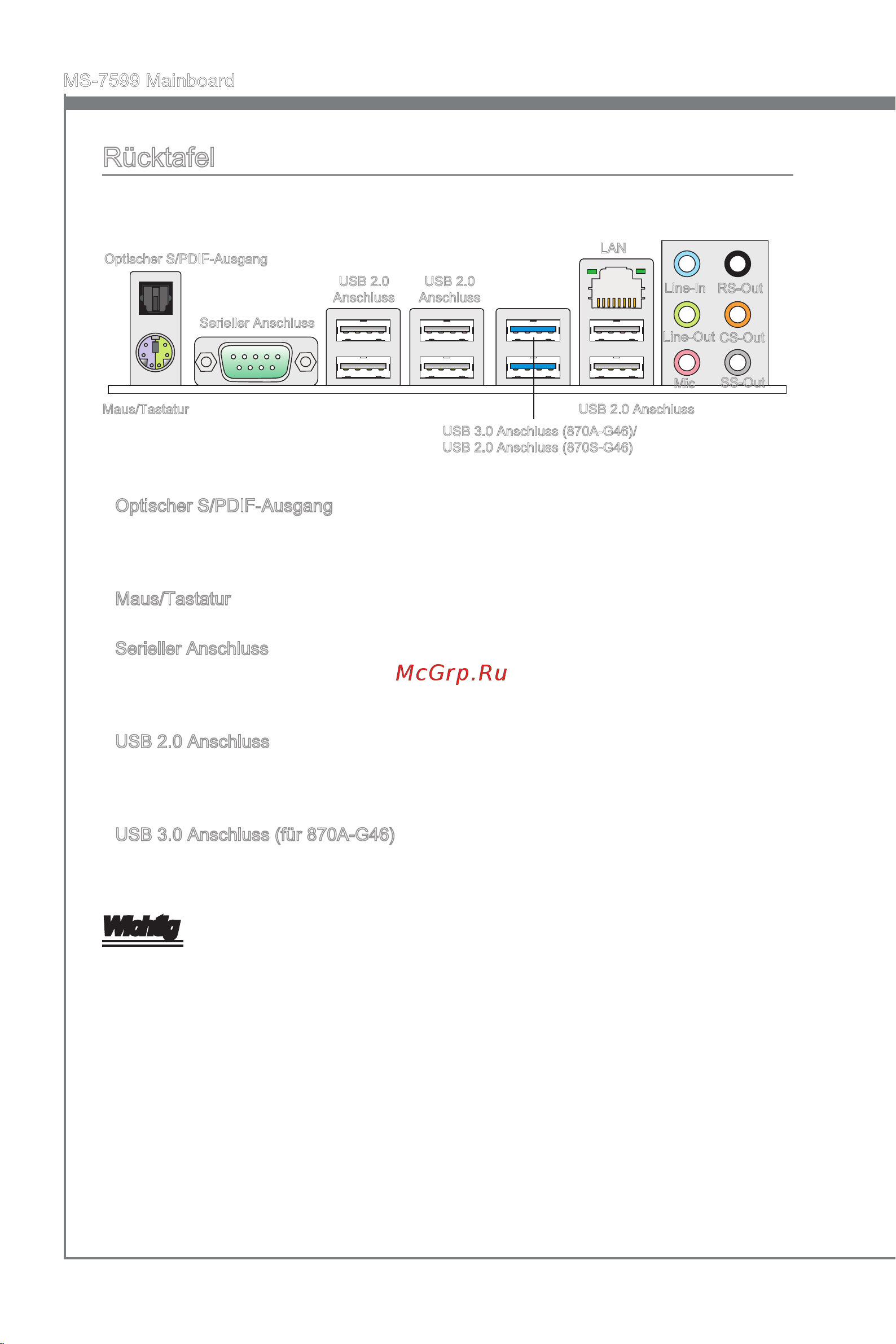

Rücktafel
Optischer S/PDIF-Ausgang
Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale
Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen
Fasernkabel.
Maus/Tastatur
Die Standard PS/2
®
Maus/Tastatur Stecke DIN ist für eine PS/2
®
Maus/Tastatur.
Serieller Anschluss
Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs
senden/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt
anschließen.
USB 2.0 Anschluss
Dieser USB 2.0 Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Ta-
statur, Maus oder weiterer USB-kompatibler Geräte. Unterstützt Datentransferraten bis
480Mbit/s (Hi-Speed).
USB 3.0 Anschluss (für 870A-G46)
USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Daten-
transferraten bis 5 Gbit/s (SuperSpeed).
Wichtig
Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel
verwenden, um an dem USB 3.0 Anschluss anzuschließen.
▶
▶
▶
▶
▶
Serieller Anschluss
USB 3.0 Anschluss (870A-G46)/
USB 2.0 Anschluss (870S-G46)
LAN
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-Out
USB 2.0
Anschluss
USB 2.0
Anschluss
USB 2.0 Anschluss
Optischer S/PDIF-Ausgang
Maus/Tastatur
