MS-7599 Mainboard
Deutsch
De-21
MS-7599 Mainboard
Deutsch
ATI CrossFireX
TM
(Multi-GPU) Technologie
ATI CrossFireX
TM
ist die ultimative Multi-GPU Leistung Spielplattform. Wenn Spielbe-
herrschender Energie ermöglicht, versetzt die ATI CrossFireX
TM
Technologie in die Lage
zwei oder eigenstandige Graphikprozessoren zusammen zu arbeiten, um System Leis-
tung zu verbessern. Die ATI CrossFireX
TM
Technologie kann Graphikfähigkeiten Ihres
Systems erweitern. Es erlaubt Ihnen, Graphikpferdestärken Ihres Systems einzustufen,
während Sie es benötigen und stützt bis zwei oder mehr ATI Radeon
TM
HD Graphik-
karten und überhaupt bildet dieses die skalierbare Spielplattform. Das Mainboard kann
den Modus CrossFireX
TM
durch Software automatisch detektieren, deswegen Sie dem
CrossFireX
TM
im BIOS nicht aktivieren. Die folgenden Details die CrossFireX
TM
Instal-
lation.
Installieren Sie zwei HD Grakkarten der ATI Radeon
TM
in zwei PCIE x16 Steck-
plätze.

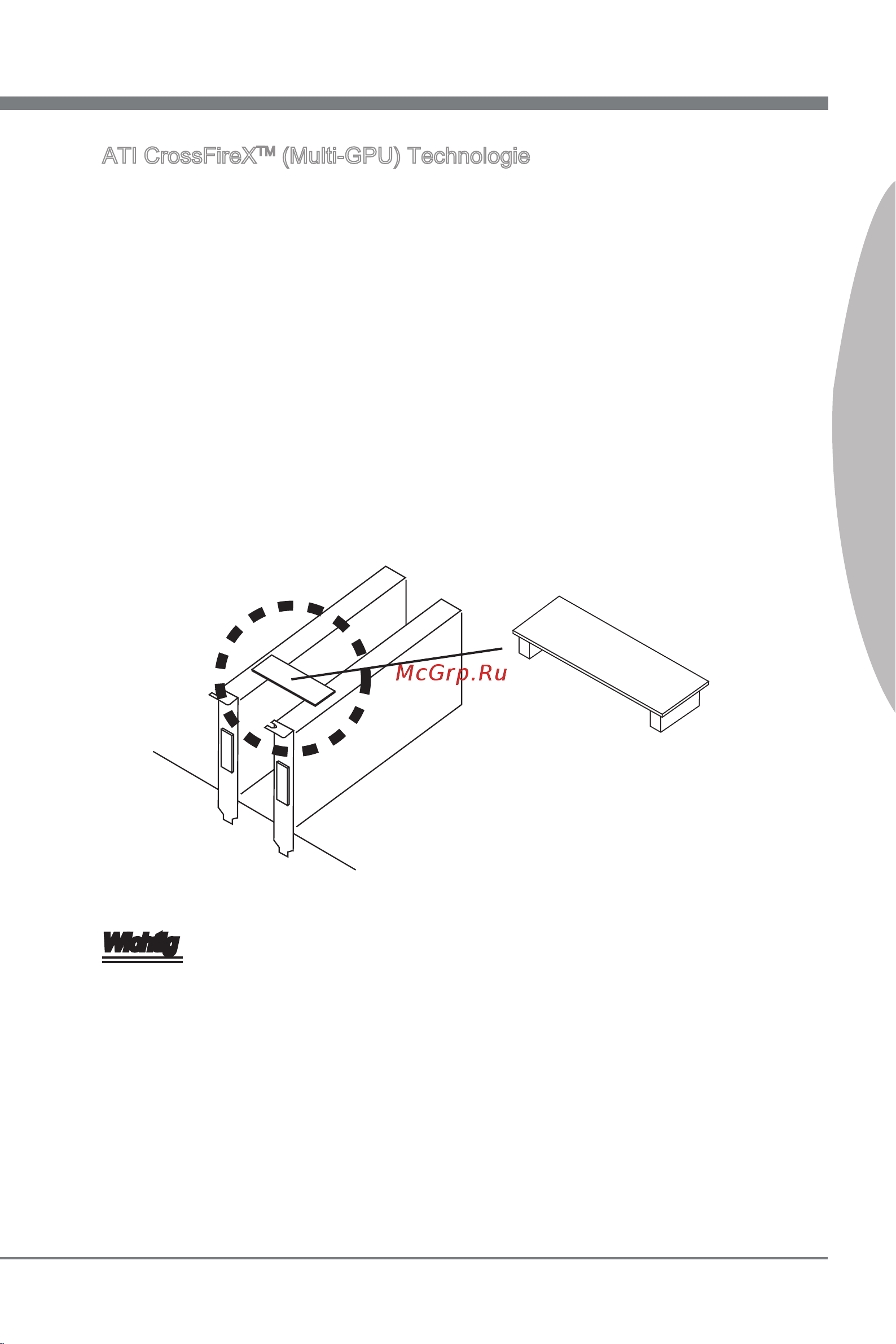

Wenn zwei Karten angebracht sind, muss ein CrossFireX
TM
-Videoquerkabel die
goldenen Finger verbinden, die auf die Oberseite von zwei Grakkarten stehen
(beziehen Sie sich die folgende Abbildung). Zur Beachtung: Obwohl Sie have zwei
Grakkarten angebracht haben, nur arbeiten die Video-Ausgang auf der Grakkarte
in den ersten PCIE x16. So müssen Sie nur einen Monitor an die Grakkarte.
1.
2.
Wichtig
Die Mainboard darstellungen in diesem Abschnitt dienen lediglich Demonstrationsz-
wecken. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom erworbenen
Modell abweichen.
Wenn Sie beabsichtigen, ZWEI Grakkarten für die Modus CrossFireX
TM
einzuset-
zen, stellen Sie sicher, dass diese Grakkarten von identischer Marke sind.
Stellen Sie sicher, dass Sie ein richtige Stromversorgung an den Stromstecker auf
der Graphikkarte anschließen, um beständigen Betrieb der Graphikkarte sicher-
zustellen.
Nur Windows
®
XP mit Service Pack 2 (SP2)& Windows
®
XP Professional x64 Edition
& Windows
®
Vista & Windows
®
7 unterstützen die Funktion des CrossFireX
TM
.
•
•
•
•
CrossFireX
TM
Videoquerkabel
