MSI 870S-G46 [22/146] English
![MSI 870S-G46 [22/146] English](/views2/1208812/page22/bg16.png)
En-12
MS-7599 Mainboard
English
MS-7599 Mainboard
English

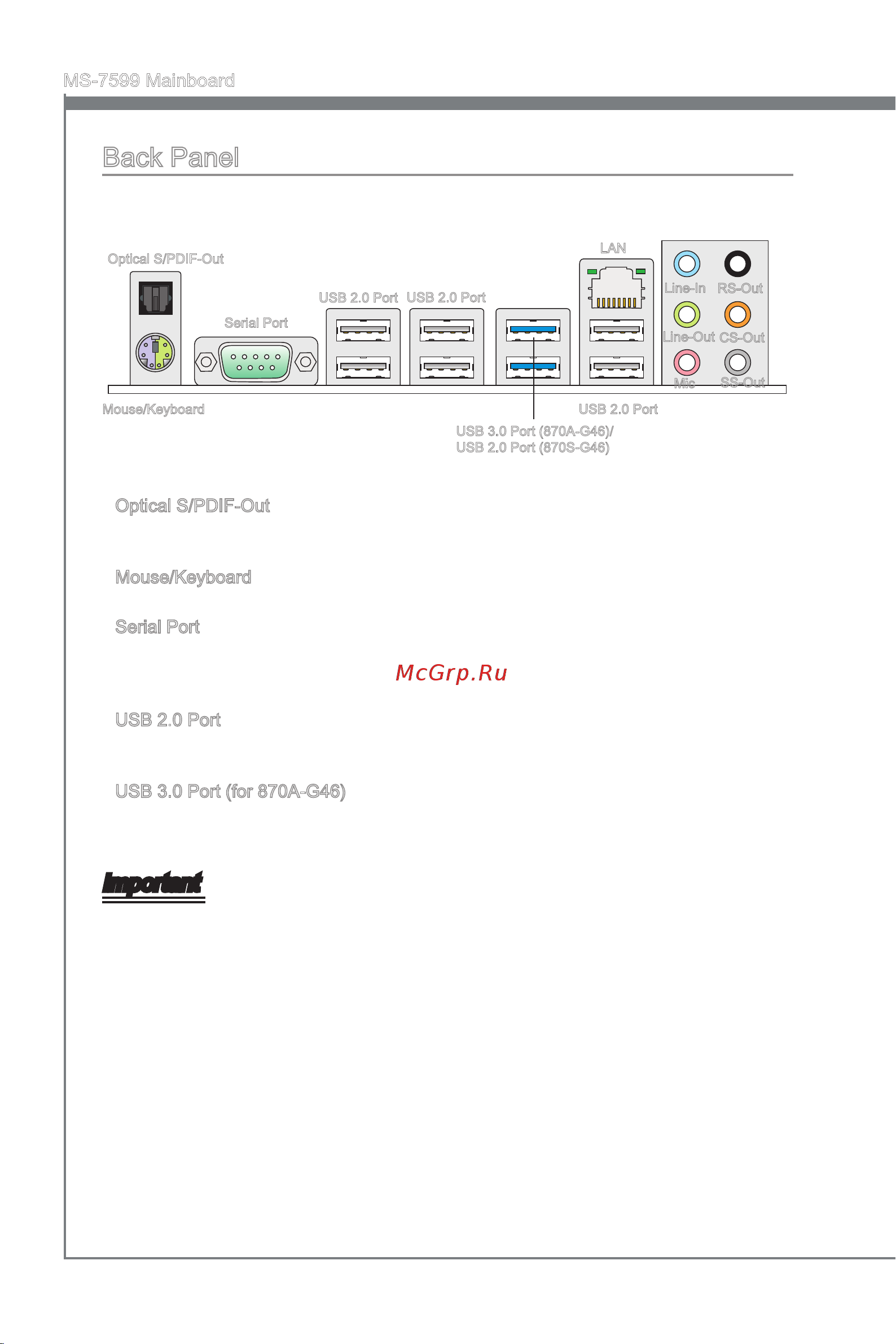

Back Panel
Optical S/PDIF-Out
This S/PDIF (Sony & Philips Digital Interconnect Format) connector is provided for digi-
tal audio transmission to external speakers through an optical ber cable.
Mouse/Keyboard
The standard PS/2
®
mouse/keyboard DIN connector is for a PS/2
®
mouse/keyboard.
Serial Port
The serial port is a 16550A high speed communications port that sends/ receives 16
bytes FIFOs. You can attach a serial mouse or other serial devices directly to the con-
nector.
USB 2.0 Port
The USB 2.0 port is for attaching USB devices such as keyboard, mouse, or other USB-
compatible devices. Supports data transfer rate up to 480Mbit/s (Hi-Speed).
USB 3.0 Port (for 870A-G46)
USB 3.0 port is backward-compatible with USB 2.0 devices. Supports data transfer rate
up to 5 Gbit/s (SuperSpeed).
Important
If you want to use a USB 3.0 device, you must use the USB 3.0 cable to connect to
the USB 3.0 port.
▶
▶
▶
▶
▶
Serial Port
USB 3.0 Port (870A-G46)/
USB 2.0 Port (870S-G46)
LAN
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-Out
USB 2.0 Port
USB 2.0 Port
USB 2.0 Port
Optical S/PDIF-Out
Mouse/Keyboard
