MS-7599 Mainboard
English
En-21
MS-7599 Mainboard
English
ATI CrossFireX
TM
(Multi-GPU) Technology
ATI CrossFireX
TM
is the ultimate multi-GPU performance gaming platform. Enabling
game-dominating power, ATI CrossFireX
TM
technology enables two or more discrete
graphics processors to work together to improve system performance. ATI CrossFireX
TM
technology allows you to expand your system’s graphics capabilities. It allows you the
ability to scale your system’s graphics horsepower as you need it, supporting two or
more ATI Radeon
TM
HD graphics cards, making this the most scalable gaming platform
ever. The mainboard can auto detect the CrossFireX
TM
mode by software, therefore you
don’t have to enable the CrossFireX
TM
in BIOS by yourself. The following details the 2-
way CrossFireX
TM
installation.
Install two ATI Radeon
TM
HD graphics cards into two PCIE x16 slots.

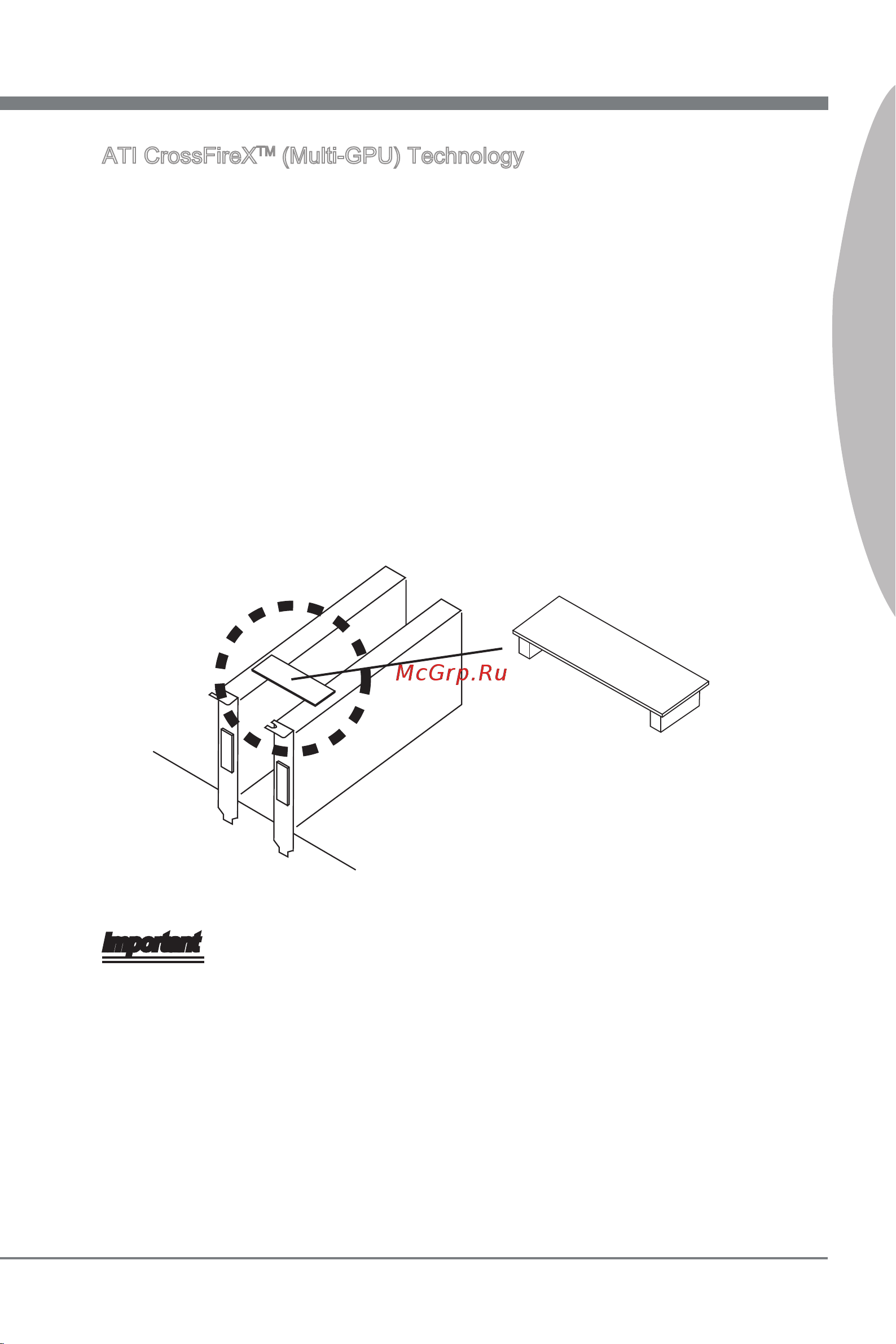

With two cards installed, an CrossFireX
TM
Video Link cable is required to connect
the golden ngers on the top of these two graphics cards (refer to the picture below).
Please note that although you have installed two or more graphics cards, only the
video outputs on the graphics card installed in rst PCIE x16 will work. Hence, you
only need to connect a monitor to this graphics card.
1.
2.
Important
Mainboard photos shown in this section are for demonstration only. The appearance
of your motherboard may vary depending on the model you purchase.
If you intend to install TWO graphics cards for CrossFireX
TM
mode, make sure that:
a. these two graphics cards are of the same brand and specications;
b. these two cards are installed on both mazarine PCIE x16 slots.
Make sure that you connect an adequate power supply to the power connector on the
graphics card to ensure stable operation of the graphics card.
Only Windows
®
XP with Service Pack 2 (SP2)& Windows
®
XP Professional x64 Edition
& Windows
®
Vista & Windows
®
7 support the CrossFireX
TM
function.
•
•
•
•
CrossFireX
TM
Video Link cable
