Ru-10 Ru-11
MS-7599 Системная плата
Русский
Ru-10 Ru-11
MS-7599 Системная плата
Русский

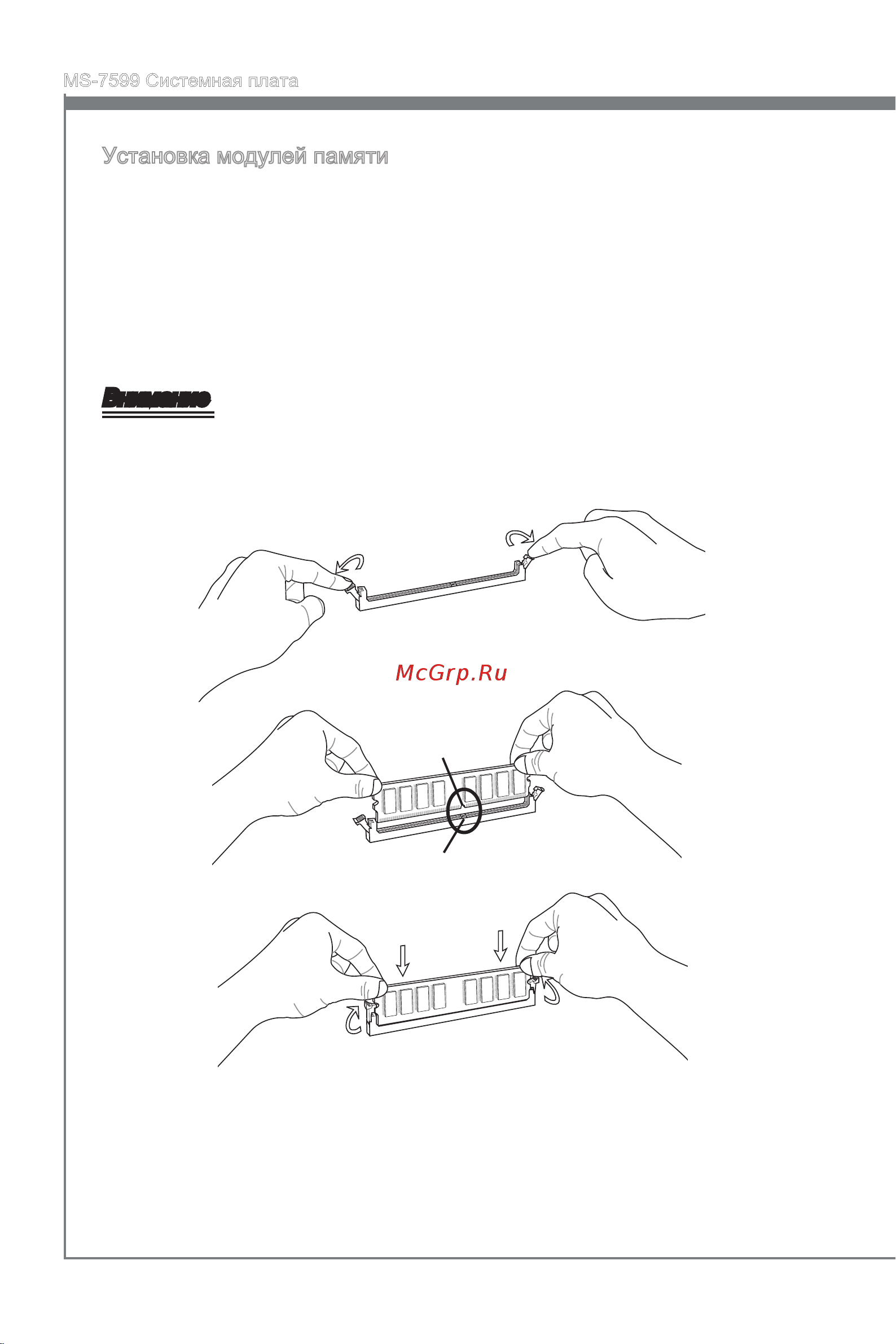

Установка модулей памяти
Модули памяти имеют одну прорезь в средней части. Модуль войдет в разьем
только при правильной ориентации.
Вставьте модуль в DIMM слот в вертикальном направлении. Затем нажмите
на него, чтобы золоченые контакты глубоко погрузились в DIMM слот. Если
модуль памяти вставлен правильно, то пластиковые защелки на обоих концах
закроются автоматически.
Вручную убедитесь, что модуль закреплен в слоте DIMM защелками с обеих
сторон.
Внимание
Золотые контакты едва видны, если модули памяти правильно размещены в
DIMM слоте.
Прорезь
Ключ
1.
2.
3.
