MS-7599 Mainboard
Deutsch
De-19
MS-7599 Mainboard
Deutsch

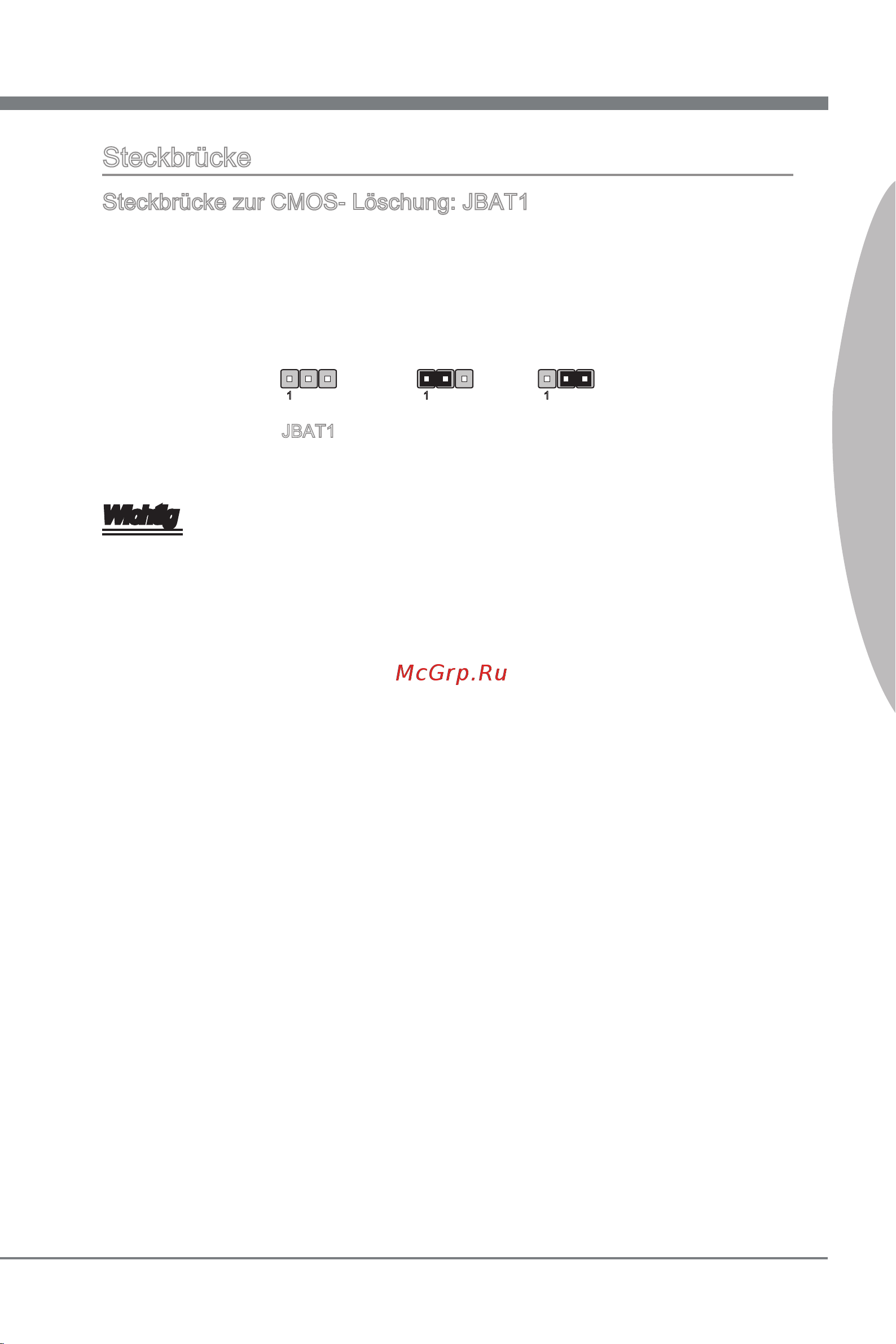

Steckbrücke
Steckbrücke zur CMOS- Löschung: JBAT1
Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom
versorgt, um die Daten der Systemkonguration zu speichern. Er ermöglicht es dem
Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Sys-
temkonguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.
Halten Sie sich an die Anweisungen in der Grak, um die Daten löschen.
JBAT1 Halten Daten Löschen Daten
1 11
Wichtig
Wenn das System ausgeschaltet ist, können Sie die Steckbrücke auf den Pol 2 und 3
stecken, um die Daten im CMOS zu löschen. Stecken Sie anschließnd die Steckbrücke
auf den Pol 1 und 2 zurück. Versuchen Sie niemals die Daten im CMOS zu löschen,
wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigen.
