Fr-19
Français

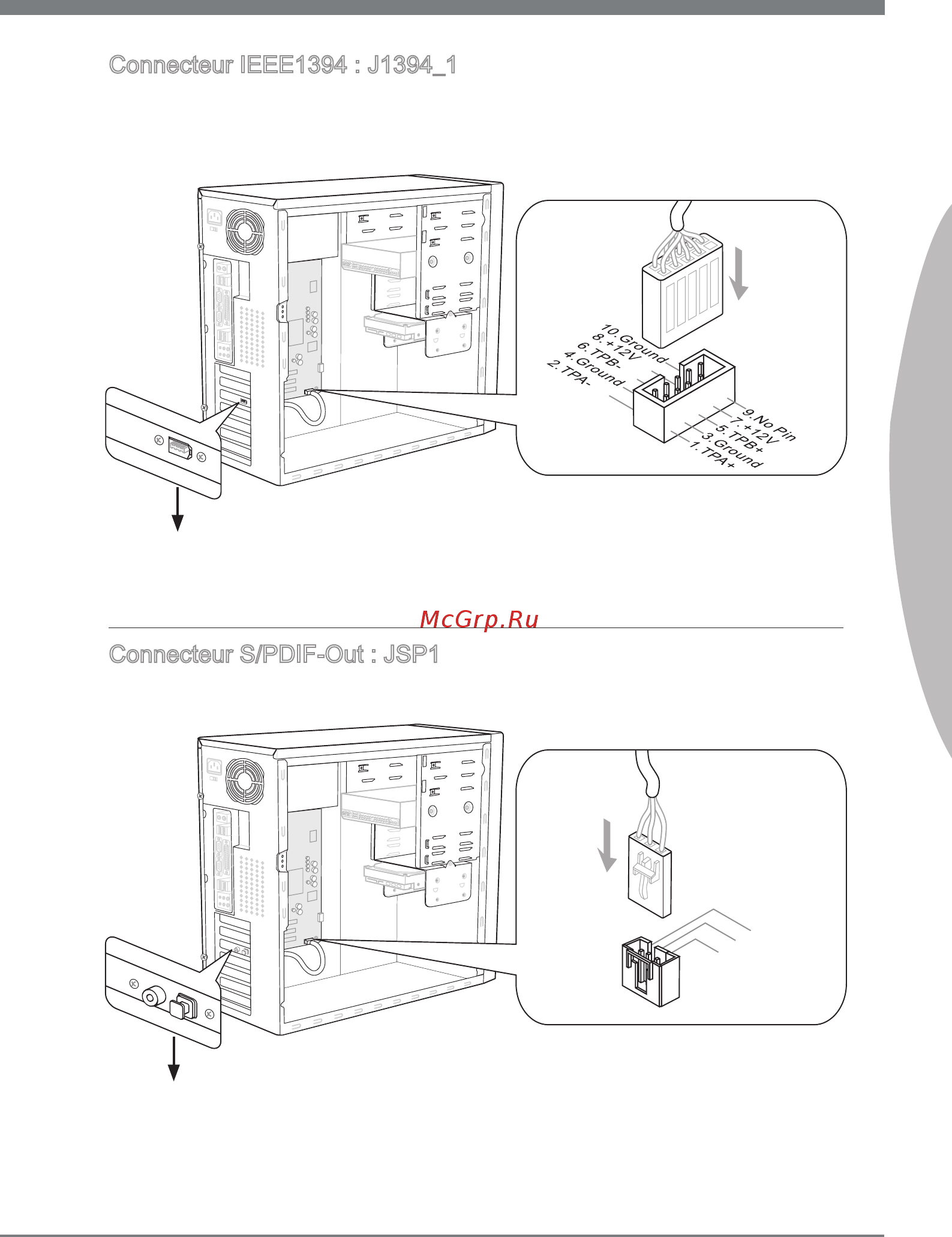

Connecteur IEEE1394 : J1394_1
Ce connecteur vous permet de relier un appareil IEEE1394 via un support optionnel
IEEE1394.
* Le schéma de carte mère dans la gure n’est qu’à titre de référence.
Support 1394 (en option)
Connecteur S/PDIF-Out : JSP1
Ce connecteur sert à connecter l’interface S/PDIF (Sony & Philips Digital Interconnect
Format) pour une transmission audio numérique.
11
5V
3.VC
C
2.SPDIF
1
.Ground
* Le schéma de carte mère dans la gure n’est qu’à titre de référence.
Support S/PDIF-Out (en option)
