Ru-31
Русский

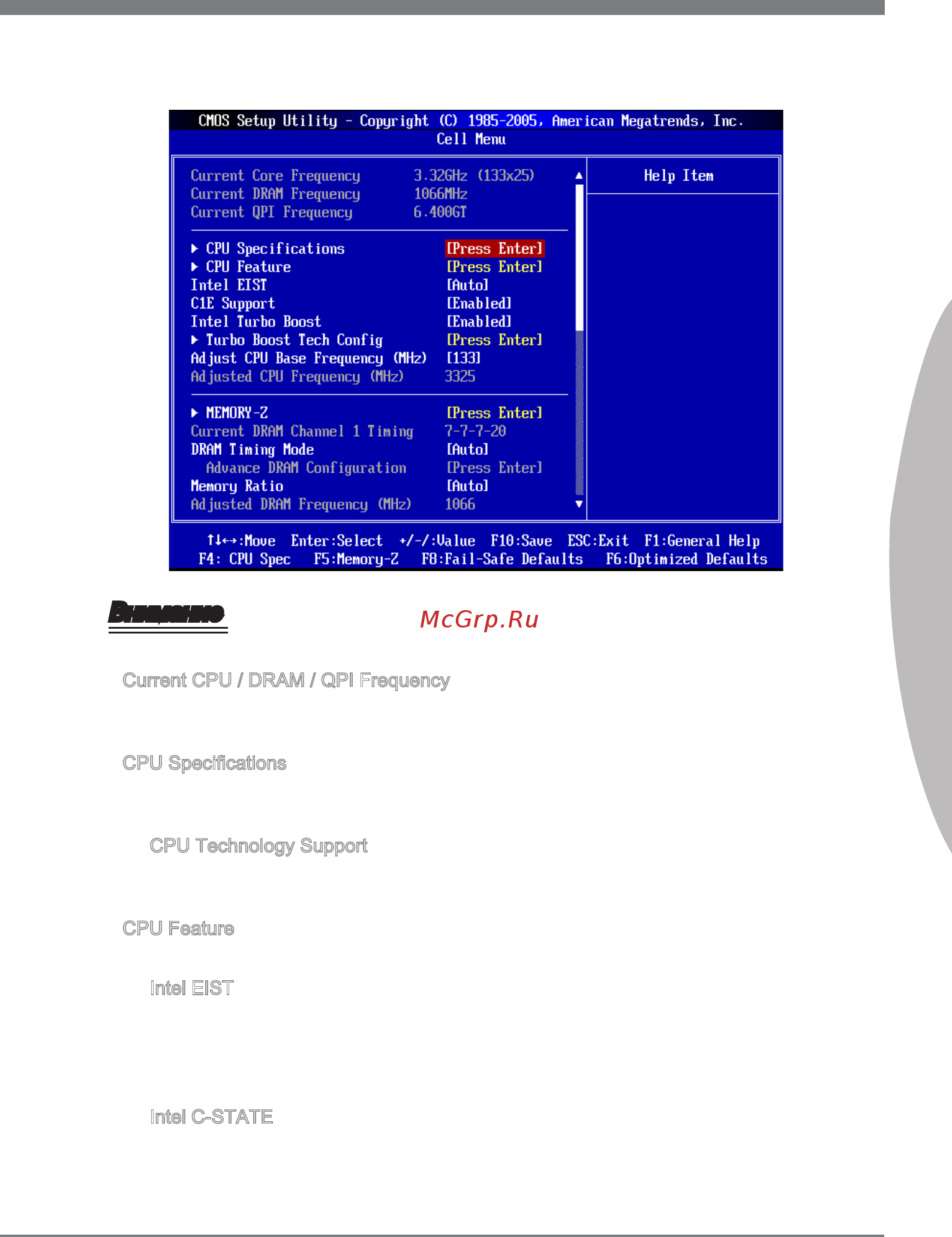

Представляем Cell Menu: Это меню предназначено для опытных пользователей
и предоставляет возможности для разгона системы.
4.
Внимание
Не меняйте эти настройки, если вы не знакомы с данным чипсетом.
Current CPU / DRAM / QPI Frequency
Эти пункты показывают текущую частоту CPU и скорость памяти и QPI. Только
для чтения.
CPU Specications
Нажмите <Enter> для входа в подменю. В подменю показана информация об
установленном CPU.
CPU Technology Support
Нажмите <Enter> для входа в подменю. В подменю показаны технологии,
которые поддерживаются в установленном CPU.
CPU Feature
Нажмите <Enter> для входа в подменю:
Intel EIST
Технология Enhanced Intel SpeedStep позволяет установить уровень
производительности микропроцессора при работе с батареей или питанием от
сети. Этот пункт появляется при установке процессора, который поддерживает
технологию SpeedStep.
Intel C-STATE
C-state - это технология управления питанием, при которой значительно
сокращается питание процессора в спящем режиме. Этот пункт появляется,
если вы установили CPU, поддерживающий технологию C-state.
▶
▶
▶
▶
▶
▶
