MSI X58A-GD65 [93/162] Français
![MSI X58A-GD65 [93/162] Français](/views2/1208924/page93/bg5d.png)
Fr-7
Français

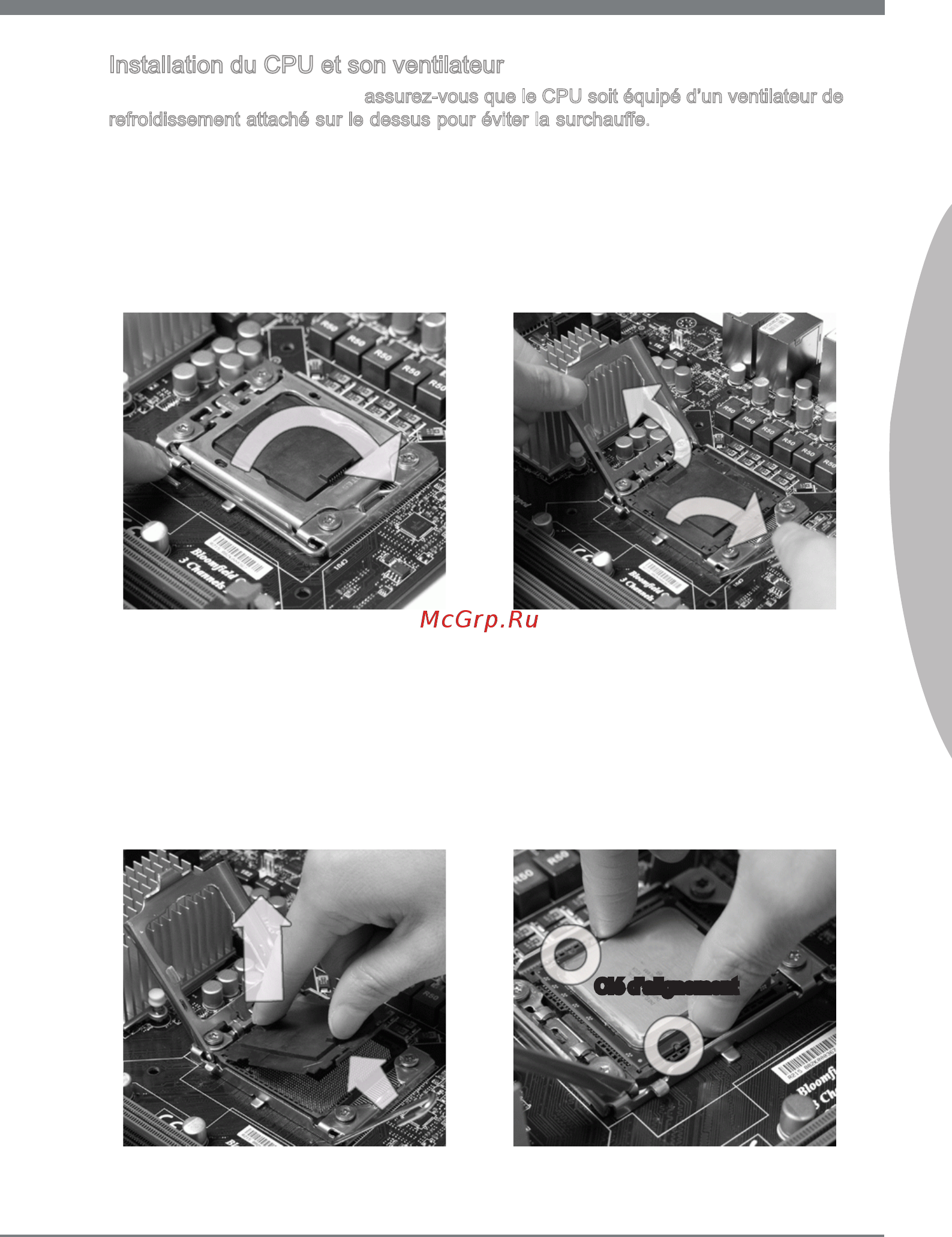

Installation du CPU et son ventilateur
Quand vous installez le CPU, assurez-vous que le CPU soit équipé d’un ventilateur de
refroidissement attaché sur le dessus pour éviter la surchaue. Méanmoins, n’oubliez
pas d’appliquer une couche d’enduit thermique sur le CPU avant d’installer le ventila-
teur pour une meilleure dissipation de chaleur.
Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement.
une faute installation peut endommager votre CPU et la carte mère.
Ouvrez le levier de charge.
1.
Levez le levier et ouvrir le plateau de
chargement.
2.
La douille du CPU possède une
couverture plastique qui protège la
contact. Avant d’installer le CPU, tou-
jours gardez-la pour protéger les pins
de la douille.Retirez cette couverture
de la face d’articulation du levier
(comme montre la èche).
3. Après avoir conrmé la direction du
CPU pour joindre correctement, dé-
posez le CPU dans l’armature du
logement de douille. Faites atten-
tion au bord de sa base. Notez qu’on
aligne les coins assortis.
4.
Clé d’alignement
