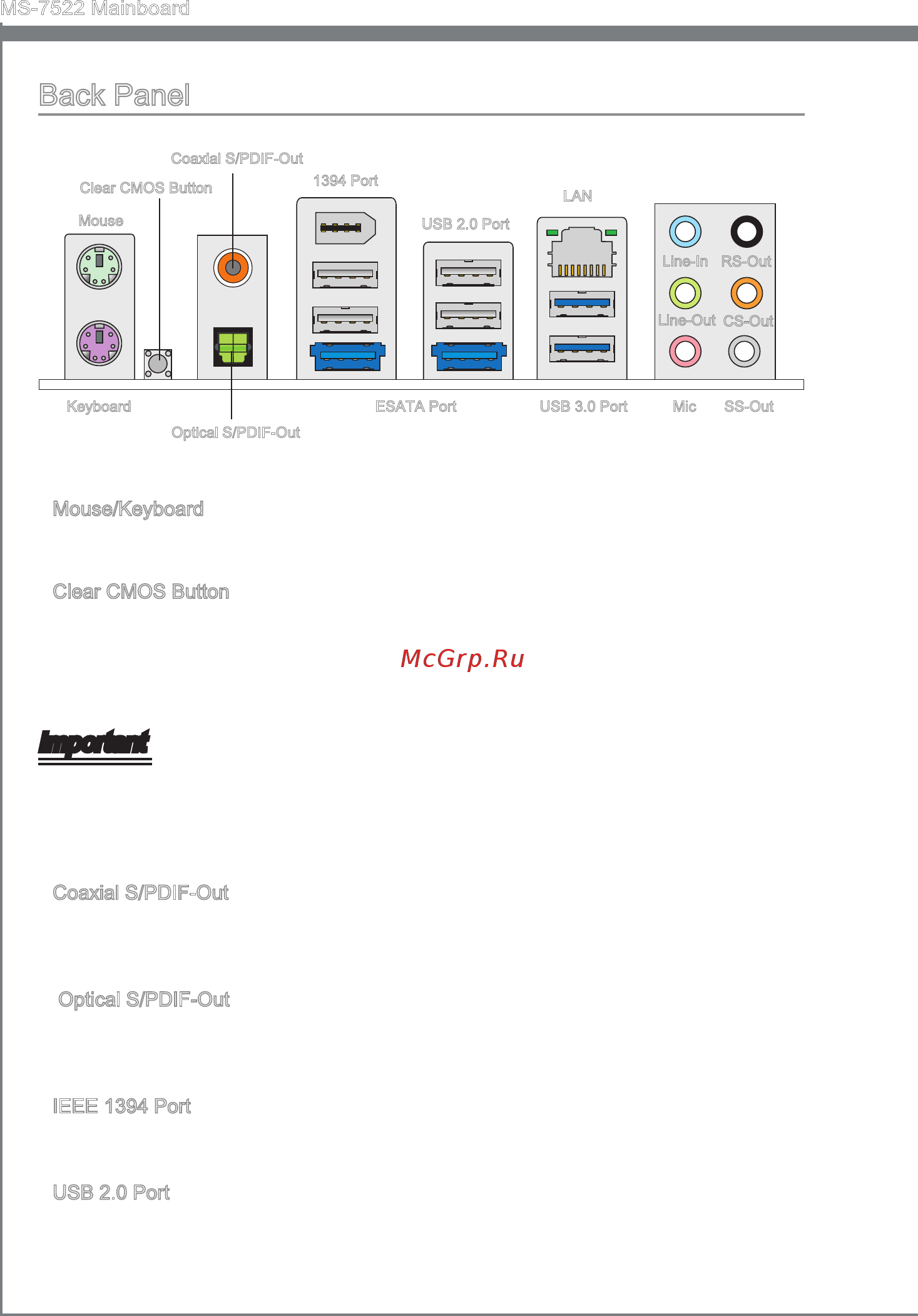

MSI X58A-GD65 [24/162] Back panel
![MSI X58A-GD65 [24/162] Back panel](/views2/1208924/page24/bg18.png)
En-14
MS-7522 Mainboard
Back Panel
Mouse/Keyboard
The standard PS/2
®
mouse/keyboard DIN connector is for a PS/2
®
mouse/keyboard.
Clear CMOS Button
There is a CMOS RAM on board that has a power supply from external battery to keep
the system conguration data. With the CMOS RAM, the system can automatically
boot OS every time it is turned on. If you want to clear the system conguration, use
the button to clear data. Press the button to clear the data.
Important
Make sure that you power o the system before clearing CMOS data.
After pressing this button to clear CMOS data in power o (G3) state, the system will
boot automatically.
Coaxial S/PDIF-Out
This SPDIF (Sony & Philips Digital Interconnect Format) connector is provided for digital
audio transmission to external speakers through a coaxial cable.
Optical S/PDIF-Out
This SPDIF (Sony & Philips Digital Interconnect Format) connector is provided for digital
audio transmission to external speakers through an optical ber cable.
IEEE 1394 Port
The IEEE 1394 port on the back panel provides connection to IEEE 1394 devices.
USB 2.0 Port
The USB (Universal Serial Bus) port is for attaching USB devices such as keyboard,
mouse, or other USB-compatible devices. Supports data transfer rate up to 480Mbit/s
(Hi-Speed).
▶
▶
•
•
▶
▶
▶
▶
Keyboard
LAN
USB 2.0 Port
1394 Port
ESATA Port
Mouse
Clear CMOS Button
Optical S/PDIF-Out
USB 3.0 Port
Coaxial S/PDIF-Out
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-Out
