Ru-23
Русский
Переключатели
На этой системной плате имеются дополнительные переключатели для установки
функций компьютера. Эта глава поясняет возможности использования этих
переключателей.

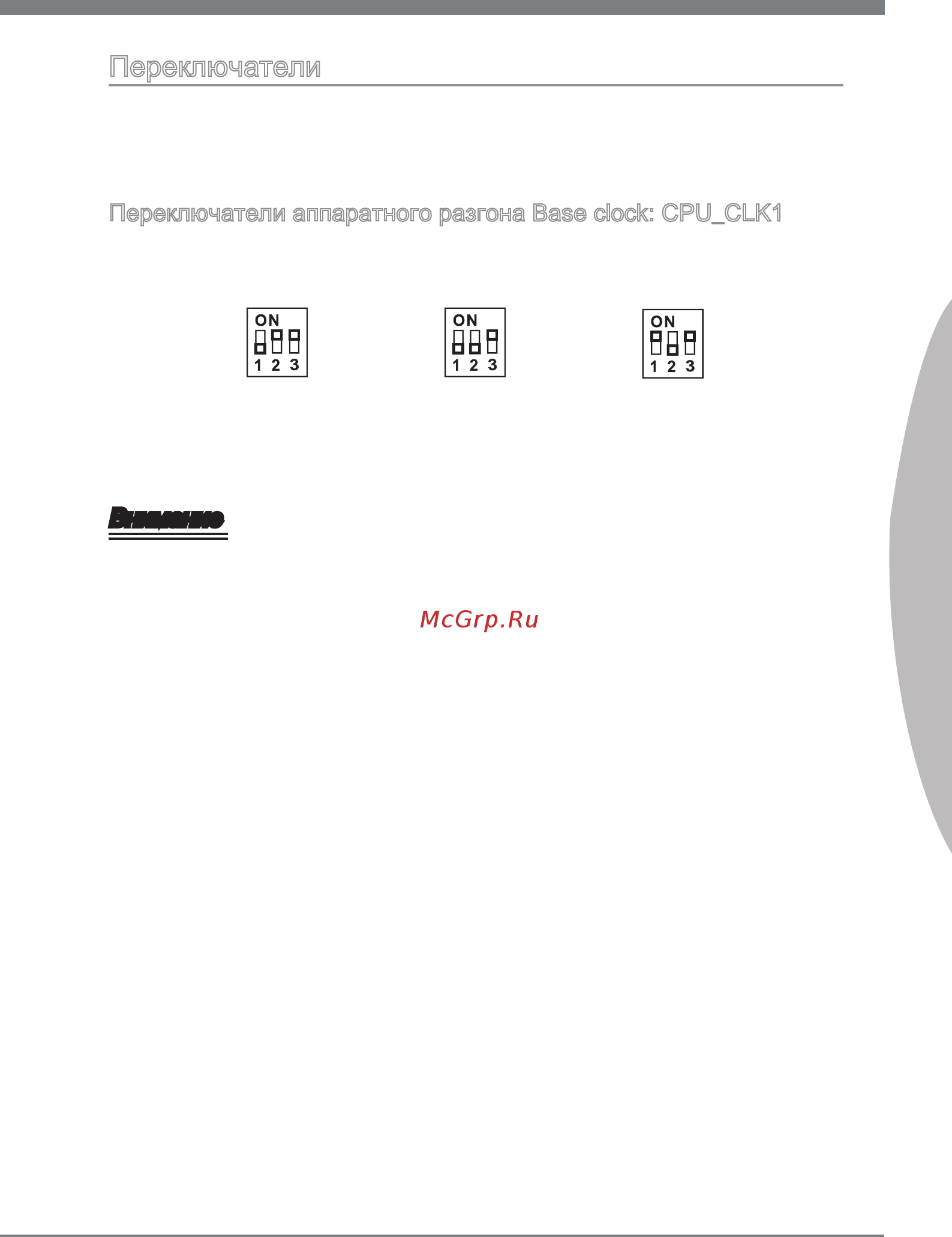

Переключатели аппаратного разгона Base clock: CPU_CLK1
С помощью переключателей можно разгонять Base clock для увеличения частоты
процессора. Следуйте данным указаниям для установки частоты base clock.
133 МГц (По
умолчанию)
166 МГц 200 МГц
Внимание
Перед установкой переключателей убедитесь в том, что питание системы
отключено.
Если разгон вызывает нестабильность системы или проблемы при загрузке, то
восстановите переключатели в положение по умолчанию.
Плата также предоставляет возможность разгона через BIOS. Разгон через
BIOS тоже может вызвать аварийную остановку системы при загрузке,
тогда перезагрузите систему 3 раза, чтобы восстановить установки BIOS по
умолчанию. За более подробной информацией обращайтесь к описанию BIOS.
•
•
•
