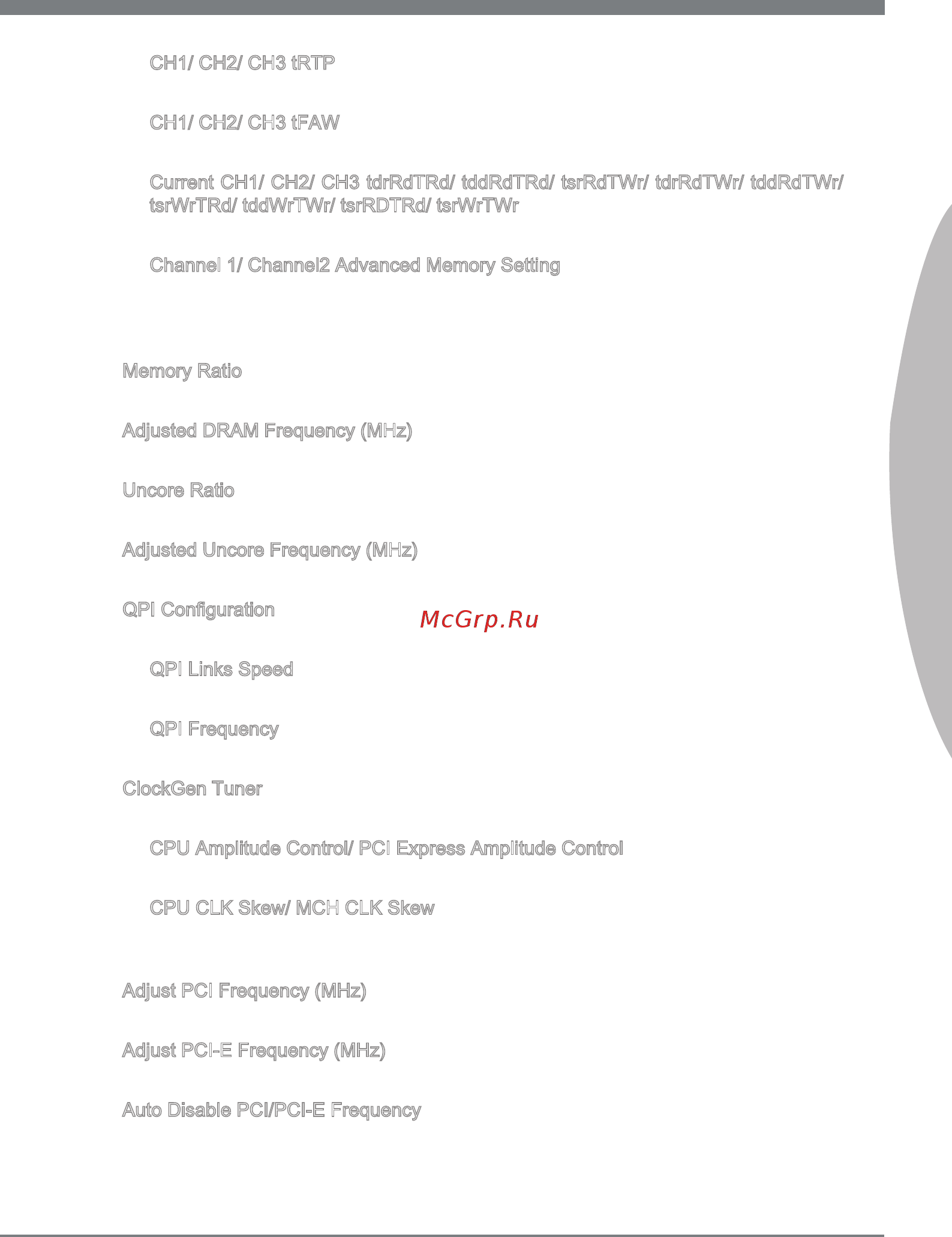

MSI X58A-GD65 [121/162] Français
![MSI X58A-GD65 [121/162] Français](/views2/1208924/page121/bg79.png)
Fr-35
Français
CH1/ CH2/ CH3 tRTP
L’interval de temps entre un ordre de lire et un ordre de précharge.
CH1/ CH2/ CH3 tFAW
Cet article sert à régler le timing tFAW.
Current CH1/ CH2/ CH3 tdrRdTRd/ tddRdTRd/ tsrRdTWr/ tdrRdTWr/ tddRdTWr/
tsrWrTRd/ tddWrTWr/ tsrRDTRd/ tsrWrTWr
Ces articles montrent le timings DRAM avancé.
Channel 1/ Channel2 Advanced Memory Setting
La mise en [Auto] active le timing de mémoire avancé automatiquement d’être déter-
miné par le BIOS. La mise en [Manual] vous permet de régler le timings de mémoire
avance suivant.
Memory Ratio
Cet article vous permet de régler le multiplier de la mémoire.
Adjusted DRAM Frequency (MHz)
Il montre la fréquence ajustée du DRAM. Lecture uniquement.
Uncore Ratio
Cet article vous permet d’ajuster le multiplieur non-coeur.
Adjusted Uncore Frequency (MHz)
Il montre la fréquence ajustée du non-coeur. Lecture uniquement.
QPI Conguration
Appuyez <Enter> pour entrer dans le sous-menu.
QPI Links Speed
Cet article vous permet de choisir le type de vitesse du lien QPI.
QPI Frequency
Cet article vous permet de choisir la fréquence QPI.
ClockGen Tuner
Appuyez <Enter> pour entrer dans le sous-menu.
CPU Amplitude Control/ PCI Express Amplitude Control
Cet article sert à choisir l’amplitude d’horloge du CPU/ PCI Express.
CPU CLK Skew/ MCH CLK Skew
Ces articles servent à choisir l’obliquité d’horloge des puces CPU/ MCH. Ils peuvent
aider le CPU à atteindre une performance d’overclocking plus haute.
Adjust PCI Frequency (MHz)
Ce domaine vous permet de choisir la fréquence PCI (en MHz).
Adjust PCI-E Frequency (MHz)
Ce domaine vous permet de choisir la fréquence PCIE (en MHz).
Auto Disable PCI/PCI-E Frequency
Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI
pour réduire au minimum l’interface électromagnétique (EMI).
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
