MS-7522 Системная плата
RE SE T
ON
1 2
3

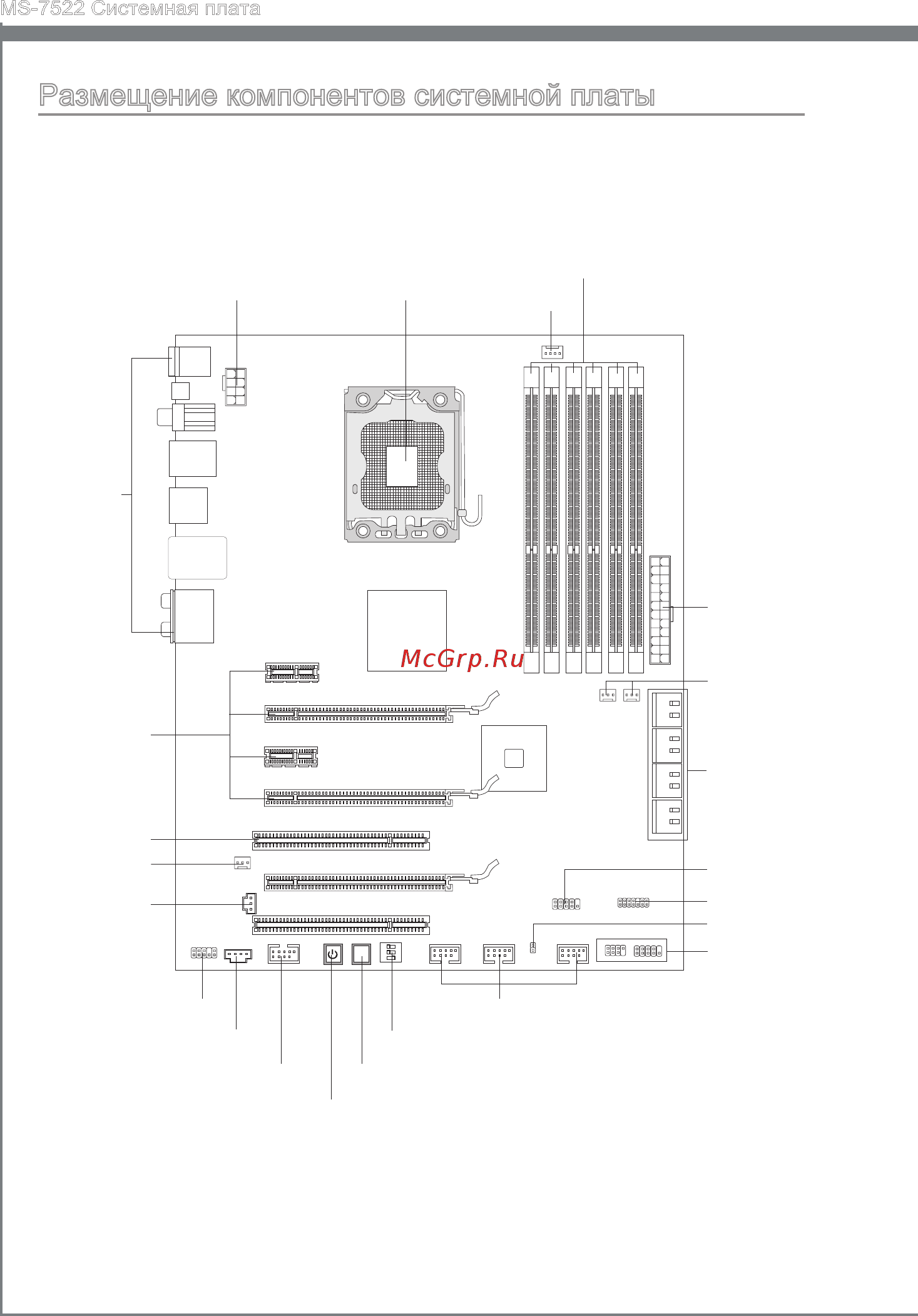

Размещение компонентов системной платы
Задняя
панель,
Ru-14
CPU, Ru-6
DDR3, Ru-10
JPWR3, Ru-13
JPWR1, Ru-13
SATA1~8, Ru-16
SYSFAN1/3, Ru-17
JCOM1, Ru-17
JTPM1, Ru-20
JCI1, Ru-18
JFP1, JFP2, Ru-20
JUSB1~3, Ru-18
CPU_CLK1, Ru-23
RESET1, Ru-22
POWER1, Ru-22
J1394_1, Ru-19
JCD1, Ru-17
JAUD1, Ru-21
PCI, Ru-24
PCIE, Ru-24
SYSFAN2,
Ru-17
JSP1,
Ru-19
CPUFAN, Ru-17
