MSI X58A-GD65 [35/162] English
![MSI X58A-GD65 [35/162] English](/views2/1208924/page35/bg23.png)
En-25
English
RE SE T
ON
1 2
3

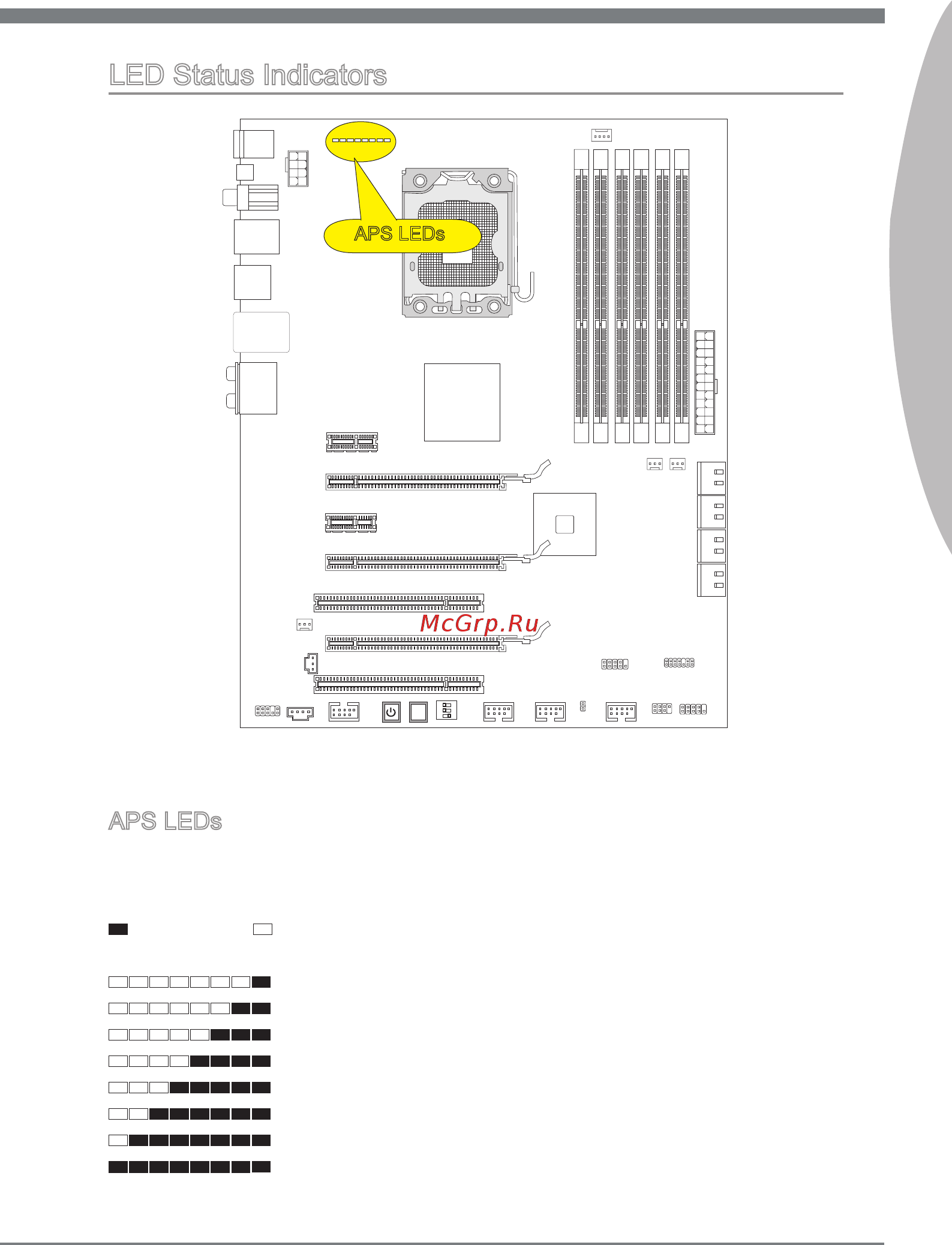

LED Status Indicators
APS LEDs
These APS (Active Phase Switching) LEDs indicate the current CPU power phase
mode. Follow the instructions below to read.
: Lights : O
CPU is in 1 phase power mode.
CPU is in 2 phase power mode.
CPU is in 3 phase power mode.
CPU is in 4 phase power mode.
CPU is in 5 phase power mode.
CPU is in 6 phase power mode.
CPU is in 7 phase power mode.
CPU is in 8 phase power mode.
APS LEDs
