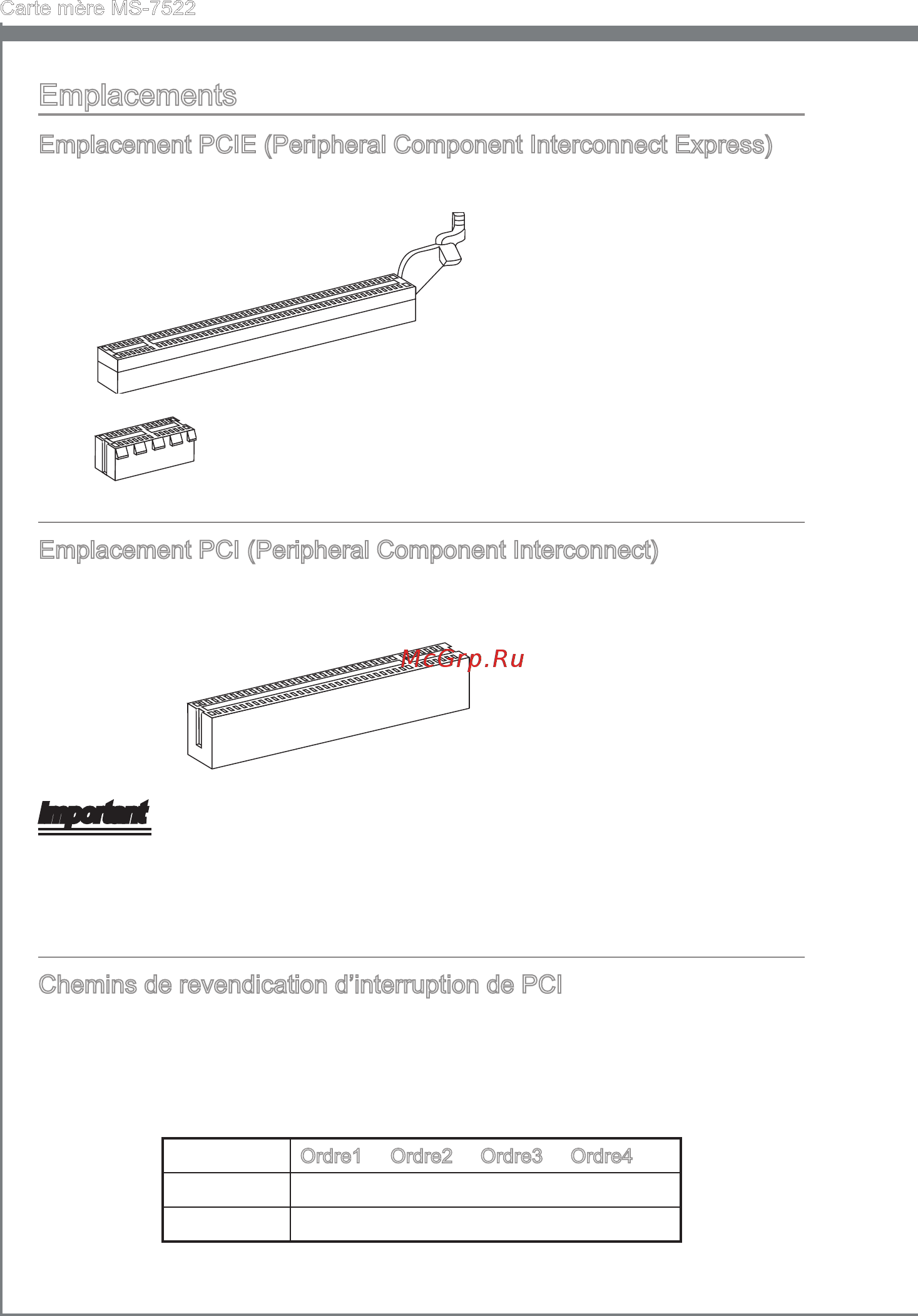

![MSI X58A-GD65 [110/162] Emplacements](/views2/1208924/page110/bg6e.png)
Fr-24
Carte mère MS-7522
Emplacements
Emplacement PCIE (Peripheral Component Interconnect Express)
L’emplacement PCIE supporte la carte d’extension d’Interface PCIE.
Emplacement PCIEx16
Emplacement PCIEx1
Emplacement PCI (Peripheral Component Interconnect)
L’emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d’autres
cartes ajoutées qui sont compatibles avec les spécications de PCI.
Emplacement 32-bit PCI
Important
Lorsque vous ajoutez ou retirez une carte d’extension, assurez-vous que le PC n’est
pas relié au secteur. Lisez la documentation pour faire les congurations nécessaires
du matériel ou du logiciel de la carte d’extension, tels que cavaliers, interrupteurs ou la
conguration du BIOS.
Chemins de revendication d’interruption de PCI
IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des lignes de matériel
sur lesquelles les périphériques peuvent émettre des signaux d’interruption au micro-
processeur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI
comme suivant :
Ordre1 Ordre2 Ordre3 Ordre4
PCI Slot1 INT E# INT F# INT G# INT H#
PCI Slot2 INT F# INT G# INT H# INT E#
