Fr-8
Carte mère MS-7522

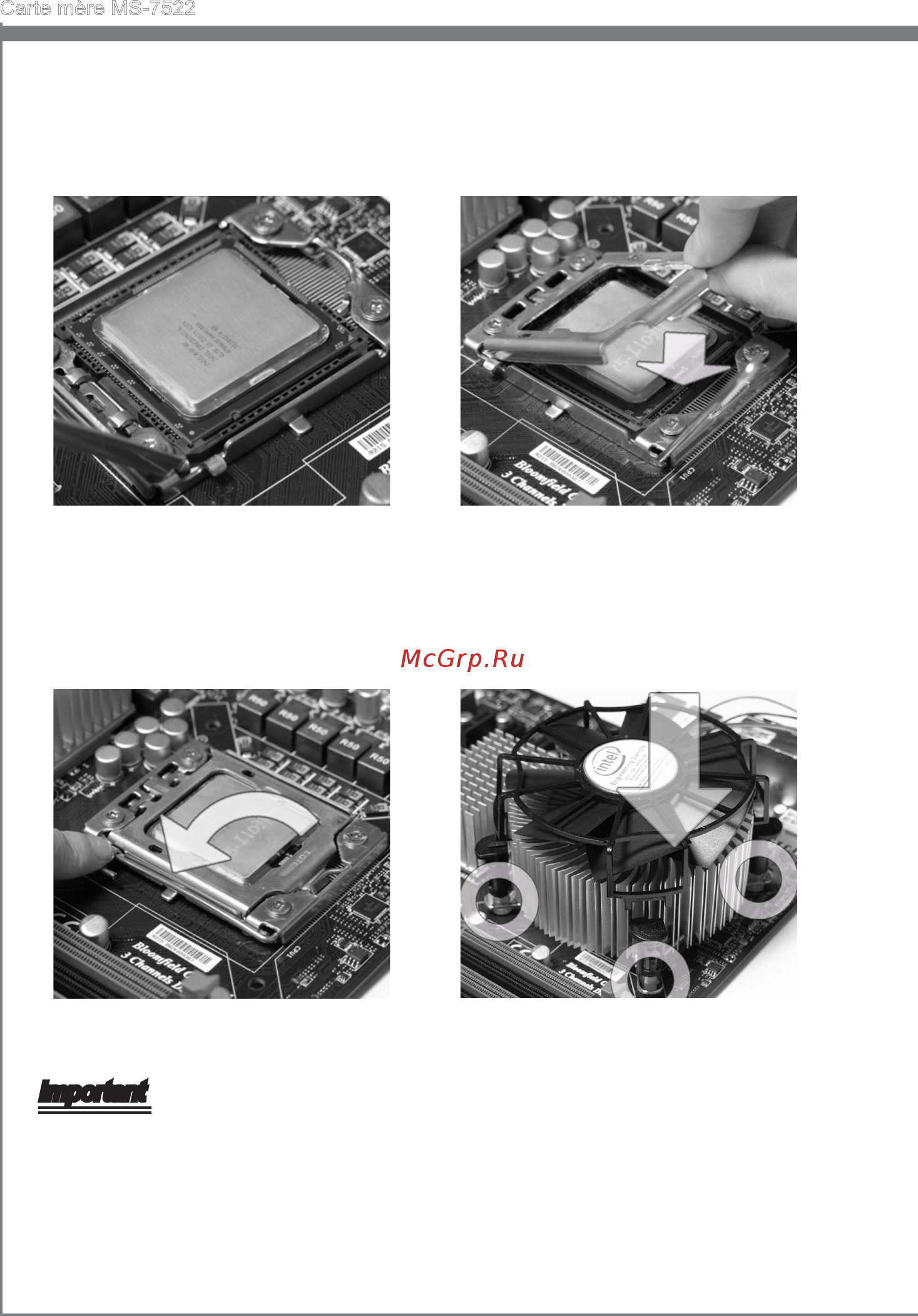

Inspectez visuellement si le CPU
est bien posé dans la douille. Sinon,
sortez verticalement le CPU pur et la
réinstallez.
5.
Couvrez le plat de charge sur pa-
quet.
6.
Abaissez le levier sur le plateau
de chargement, puis sécurisez
l’ensemble avec le mécanisme de
rétention.
7. Alignez les trous de la carte avec le
dissipateur thermique. Appuyez sur
le ventilateur jusqu’à ce que les clips
soient coincés dans les trous de la
carte mère.
8.
Important
Conrmez si votre ventilateur du CPU est fermement installé avant d’allumer votre
système.
Ne touchez pas les pins du CPU an d’éviter tout dommage.
•
•
