Fr-28
Carte mère MS-7522

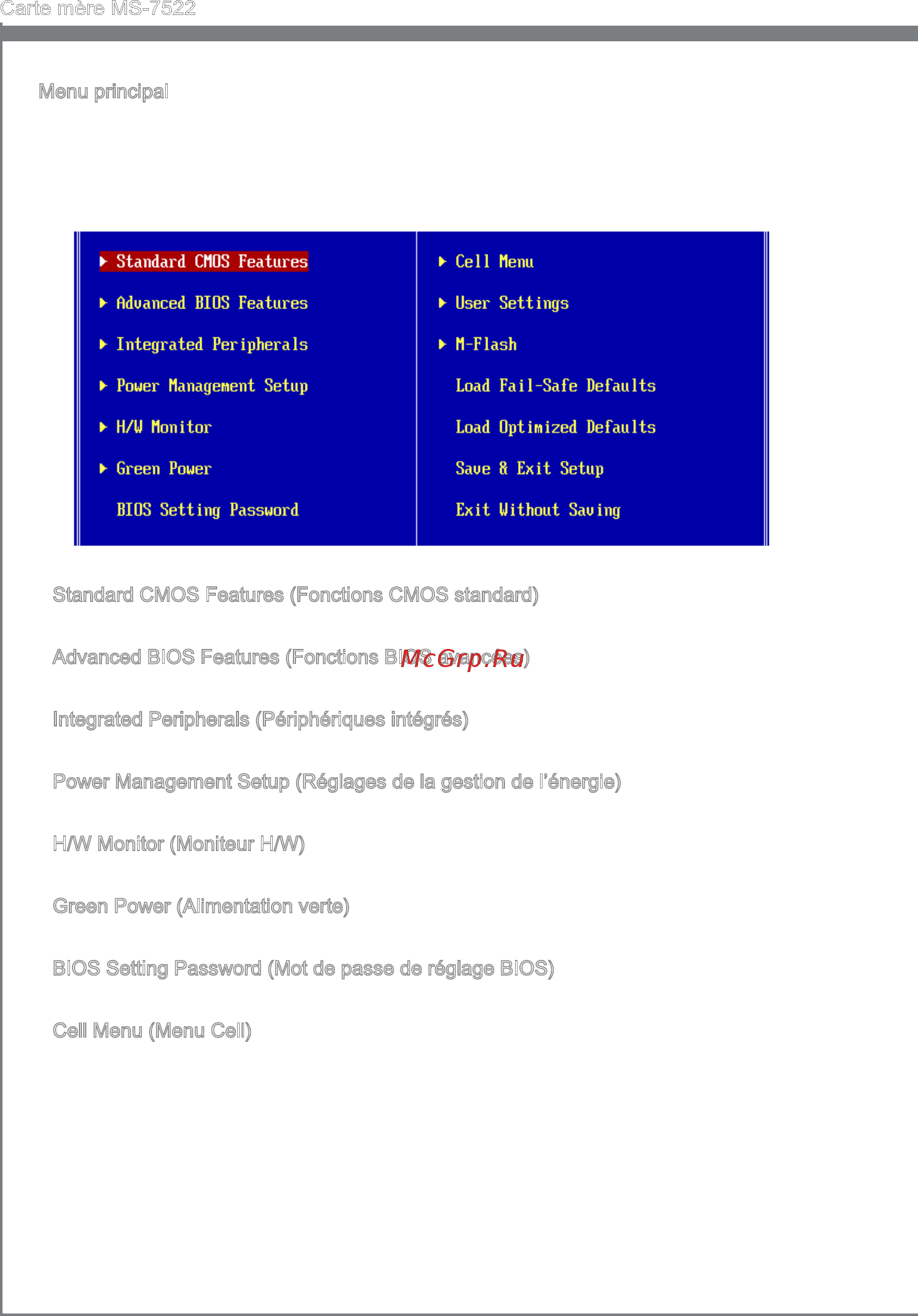

Menu principal
Une fois entré dans l’unité de réglages BIOS CMOS, le menu principal appaît sur
l’écran. Le Menu Principal vous permet de sélectionner parmi les fonctions et les choix
de sorties. Utilisez les touches de èche pour sélectionner parmi les objets et appuyez
sur <Enter> pour accepter ou entrer dans le sous-menu.
Standard CMOS Features (Fonctions CMOS standard)
Utilisez ce menu pour les congurations du système de base, tel que l’heure, la date.
Advanced BIOS Features (Fonctions BIOS avancées)
Utilisez ce menu pour régler les objets des fonctions améliorées spéciales.
Integrated Peripherals (Périphériques intégrés)
Utilisez ce menu pour dénir vos réglages des périphériques intégrés.
Power Management Setup (Réglages de la gestion de l’énergie)
Utilisez ce menu pour dénir vos réglages de la gestion de l’énergie.
H/W Monitor (Moniteur H/W)
Cette entrée indique l’état de santé de votre PC.
Green Power (Alimentation verte)
Utilisez ce menu pour spécier la phase d’alimentation.
BIOS Setting Password (Mot de passe de réglage BIOS)
Utilisez ce menu pour régler le mot de passe du BIOS.
Cell Menu (Menu Cell)
Utilisez ce menu pour dénir vos réglages du contrôle de la fréquence/ voltage et de
l’overclocking.
▶
▶
▶
▶
▶
▶
▶
▶
