MSI X58A-GD65 [71/162] Deutsch
![MSI X58A-GD65 [71/162] Deutsch](/views2/1208924/page71/bg47.png)
De-23
Deutsch
Schalter
Das Motherboard unterstützt der folgender Schalter, um die Funktion des Computers
einzustellen. Dieser Abschnitt beschreibt, wie man die Funktionen des Motherboards
durch den Gebrauch des Schalters ändert.

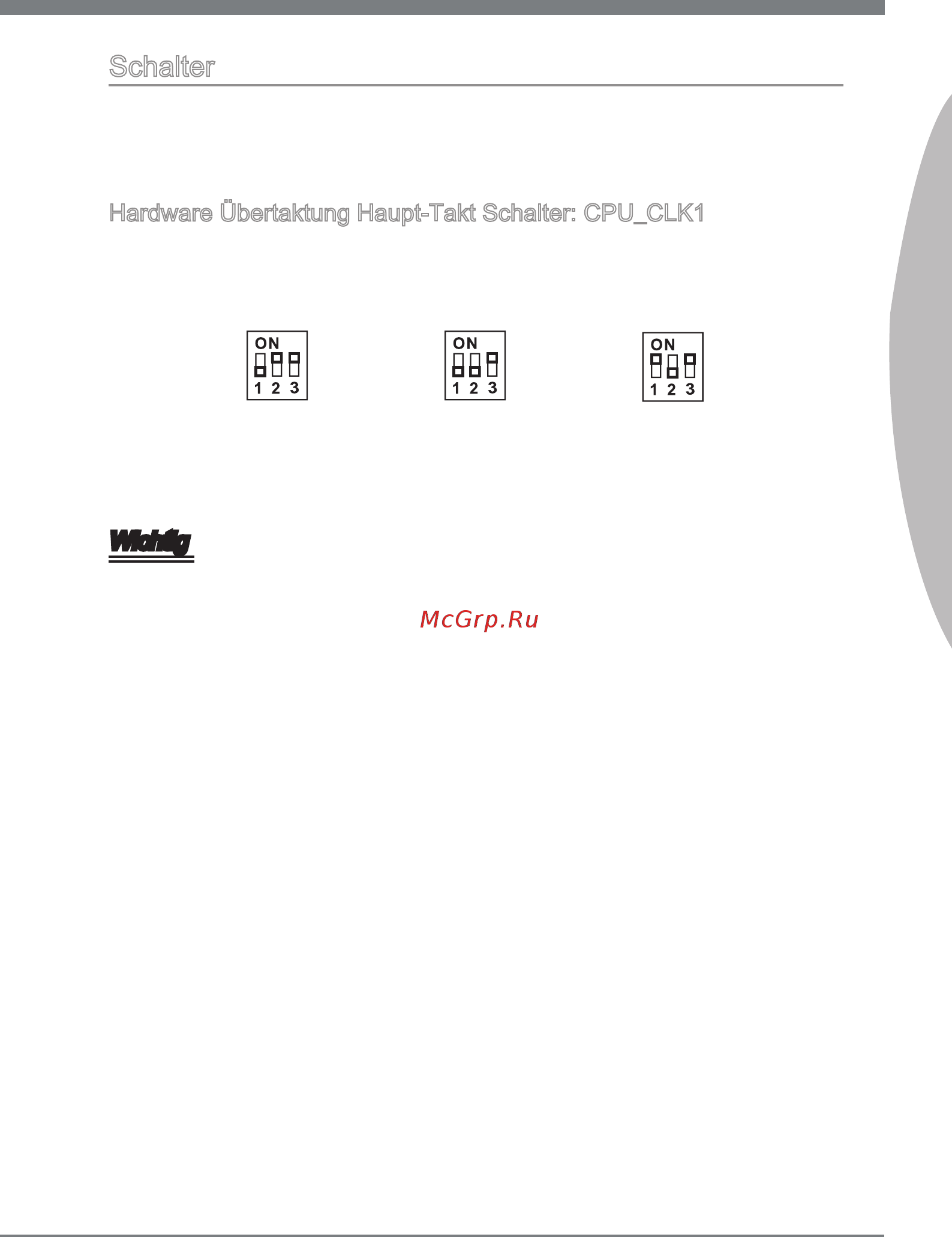

Hardware Übertaktung Haupt-Takt Schalter: CPU_CLK1
Mit der Änderung der Schalter kann Haupt-Takt erhöht werden, womit die Prozessor-
Frequenz übertaktet wird. Folgen Sie den Anweisungen, um den Haupt-Takt zu er-
halten.
133 MHz
(Standardwerte)
166 MHz 200 MHz
Wichtig
Stellen bitte Sie sicher, dass Sie schalten die System aus bevor Sie die Steckbrücke
ändern.
Während des Start kann die HW-Übertaktung die Instabilitat oder der Absturz verur-
sachen, dann stellen Sie den Schalter zur Standardeinstellung zurück.
Sie können auch übertakten, indem Sie BIOS einstellen. Die Übertaktung des BIOS
kann den Absturz während der Auadung auch verursachen. Und neu starten Sie
das System 3mal, um die BIOS-Standardeinstellung zurückzuspeichern. Für mehr
Details beziehen Sie sich das auf BIOSKapitel.
•
•
•
