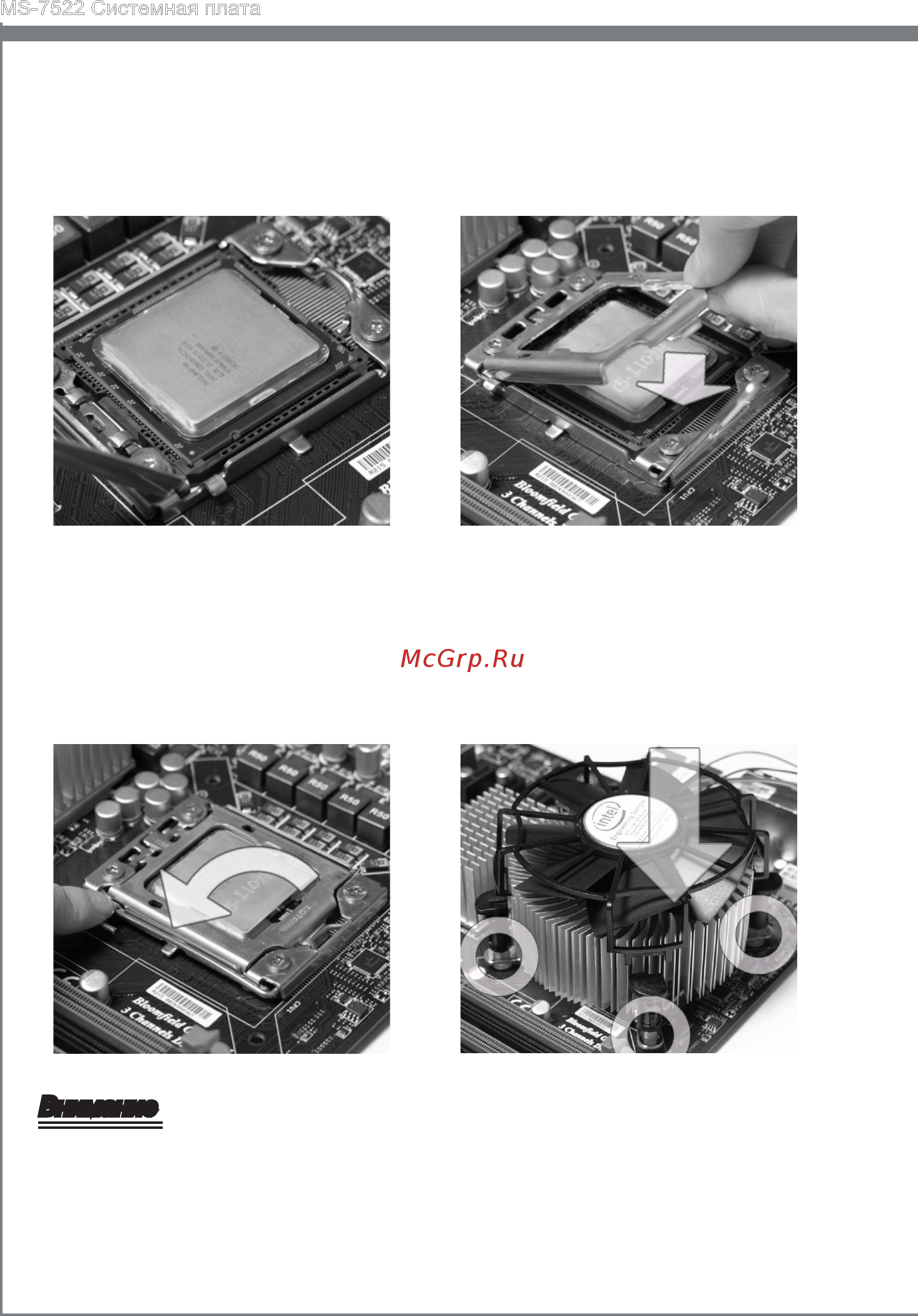

Ru-8
MS-7522 Системная плата
Визуально проверьте правильность
установки процессора в разъем.
Если процессор установлен
неправильно, то выньте процессор
и переустановите.
5.
Опустите маталлическую крышку
механизма крепления.
6.
Аккуратно опустите рычаг на
крышку механизма крепления и
зафиксируйте его. Для фиксации
рычага в механизме крепления
предусмотрен специальный
выступ.
7. Совместите отверстия системной
платы с защелками крепления
вентилятора. Прижмите радиатор
с вентилятором к процессору и
проследите, чтобы четыре защелки
вошли в отверстия системной
платы.
8.
Внимание
Перед включением системы убедитесь, что вентилятор правильно установлен.
Во избежание повреждений не прикасайтесь к контактам сокета процессора.
•
•
